Premier pas avec la TNC 320
1
.3 Pr
ogr
ammer la pr
emièr
e
pièce

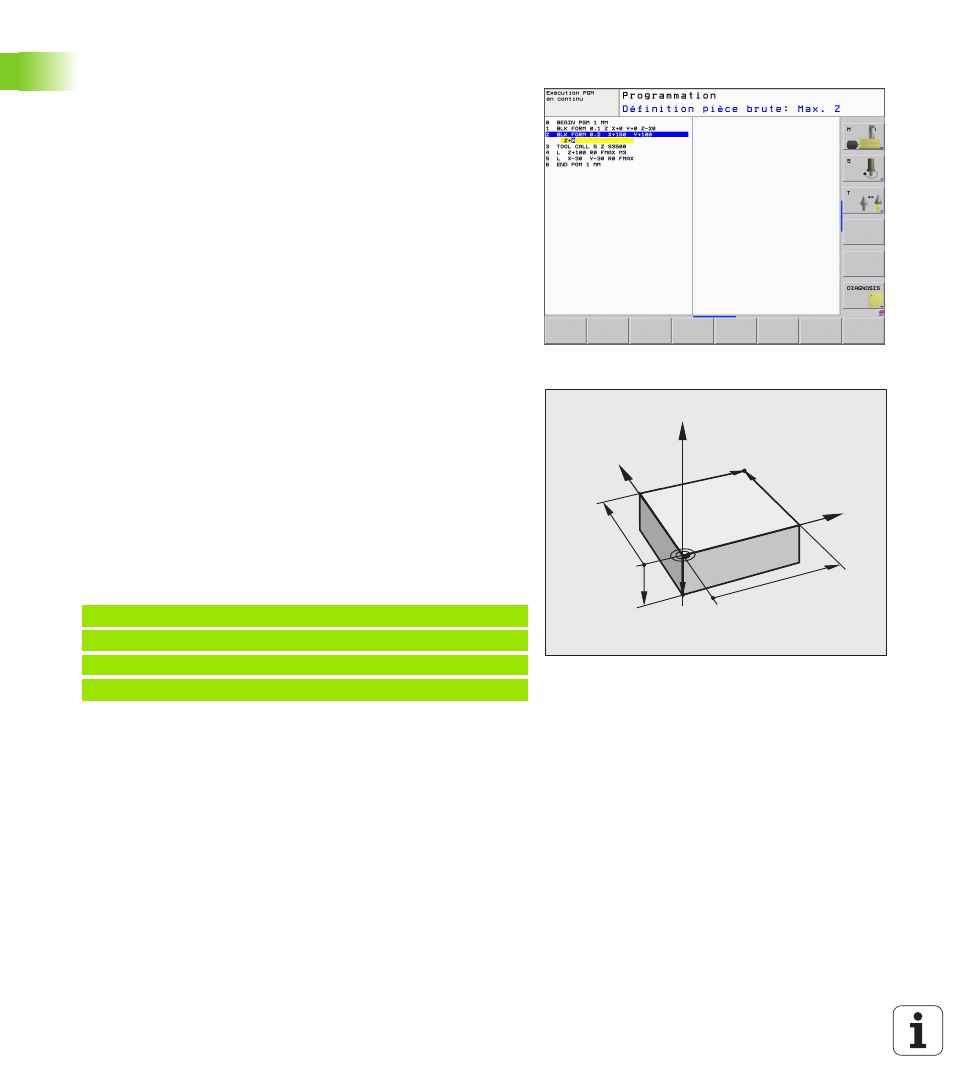

Définir une pièce brute
Lorsqu'un nouveau programme a été ouvert, la TNC ouvre
immédiatement la boîte de dialogue pour définir la pièce brute. La
pièce brute est toujours un parallélépipède rectangle défini par les
points MIN et MAX qui se référent au point de référence sélectionné.
Lorsqu'un nouveau programme a été ouvert, la TNC démarre
automatiquement la définition de la pièce brute et en demande les
caractéristiques nécessaires :
U
Plan d'usinage dans graphique : XY?
: introduire l'axe de travail
de la broche. Z est défini par défaut, valider avec la touche ENT
U
Définition du brut : minimum X
: introduire la plus petite
coordonnée X du brut par rapport au point de référence, p. ex. 0 ,
puis valider avec la touche ENT
U
Définition du brut : minimum Y
: introduire la plus petite
coordonnée Y du brut par rapport au point de référence, p. ex. 0 ,
puis valider avec la touche ENT
U
Définition du brut : minimum Z
: introduire la plus petite
coordonnée Z du brut par rapport au point de référence, p. ex. -40 ,
puis valider avec la touche ENT
U
Définition du brut : maximum X
: introduire la plus grande
coordonnée X du brut par rapport au point de référence, p. ex. 100 ,
puis valider avec la touche ENT
U
Définition du brut : maximum Y
: introduire la plus grande
coordonnée Y du brut par rapport au point de référence, p. ex. 100 ,
puis valider avec la touche ENT
U
Définition du brut : maximum Z
: introduire la plus grande
coordonnée Z du brut par rapport au point de référence, p. ex. 0 ,
puis valider avec la touche ENT
Exemple de séquences CN
Informations détaillées à ce sujet
Définir la pièce brute : (voir page 80)
Y
X
Z
MAX
MIN
-40
100
100
0
0
0 BEGIN PGM NOUV MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NOUV MM
