Programmation : Usinage multiaxes
1
1
.2 La f
onction PLANE : inclinaison du plan d'usinag
e (Logiciel Option 1)
Paramètres d'introduction
U
Composante X du vecteur de base?
: composante X
BX

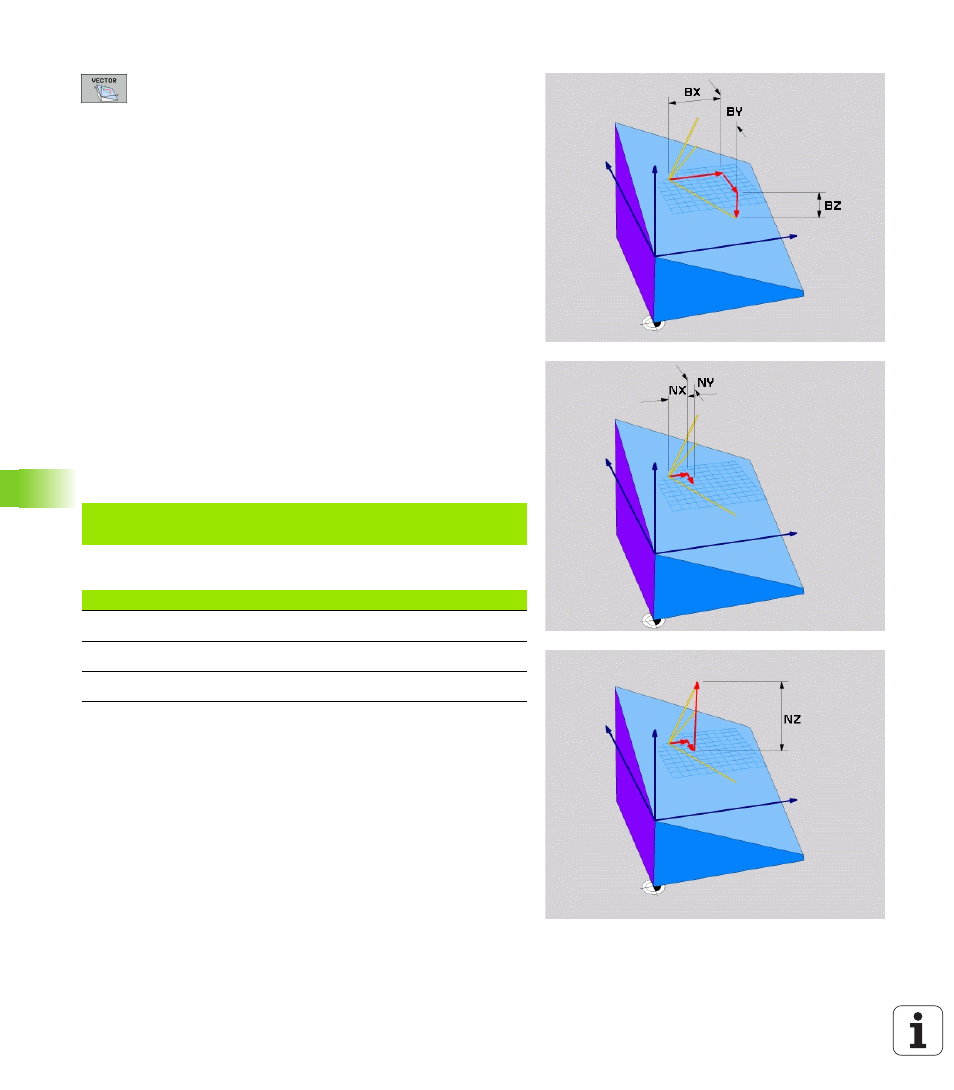

du vecteur de base B (voir . figure en haut à droite).
Plage d'introduction : -9.9999999 à +9.9999999
U
Composante Y du vecteur de base?
: composante Y
BY
du vecteur de base B (voir figure en haut à droite).
Plage d'introduction : -9.9999999 à +9.9999999
U
Composante Z du vecteur de base?
: composante Z
BZ
du vecteur de base B (voir figure en haut à droite).
Plage d'introduction : -9.9999999 à +9.9999999
U
Composante X du vecteur normal?
: composante X NX
du vecteur normal N (voir figure de droite, au centre).
Plage d'introduction : -9.9999999 à +9.9999999
U
Composante Y du vecteur normal?
: composante Y NY
du vecteur normal N (voir figure de droite, au centre).
Plage d'introduction : -9.9999999 à +9.9999999
U
Composante Z du vecteur normal?
: composante Z NZ
du vecteur normal N (voir figure en bas à droite). Plage
d'introduction : -9.9999999 à +9.9999999
U
Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 344)
Séquence CN
Abréviations utilisées
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 ...
Abréviation
Signification
VECTEUR
de l'anglais vector = vecteur
BX, BY, BZ
Vecteur de Base : composantes X, Y et Z
NX, NY, NZ
Vecteur Normal : composantes X, Y et Z
