HEIDENHAIN TNC 320 319
1
0
.2 T
ra
v
ailler a
v
e
c les ax
es par
a
llèles U
, V et W

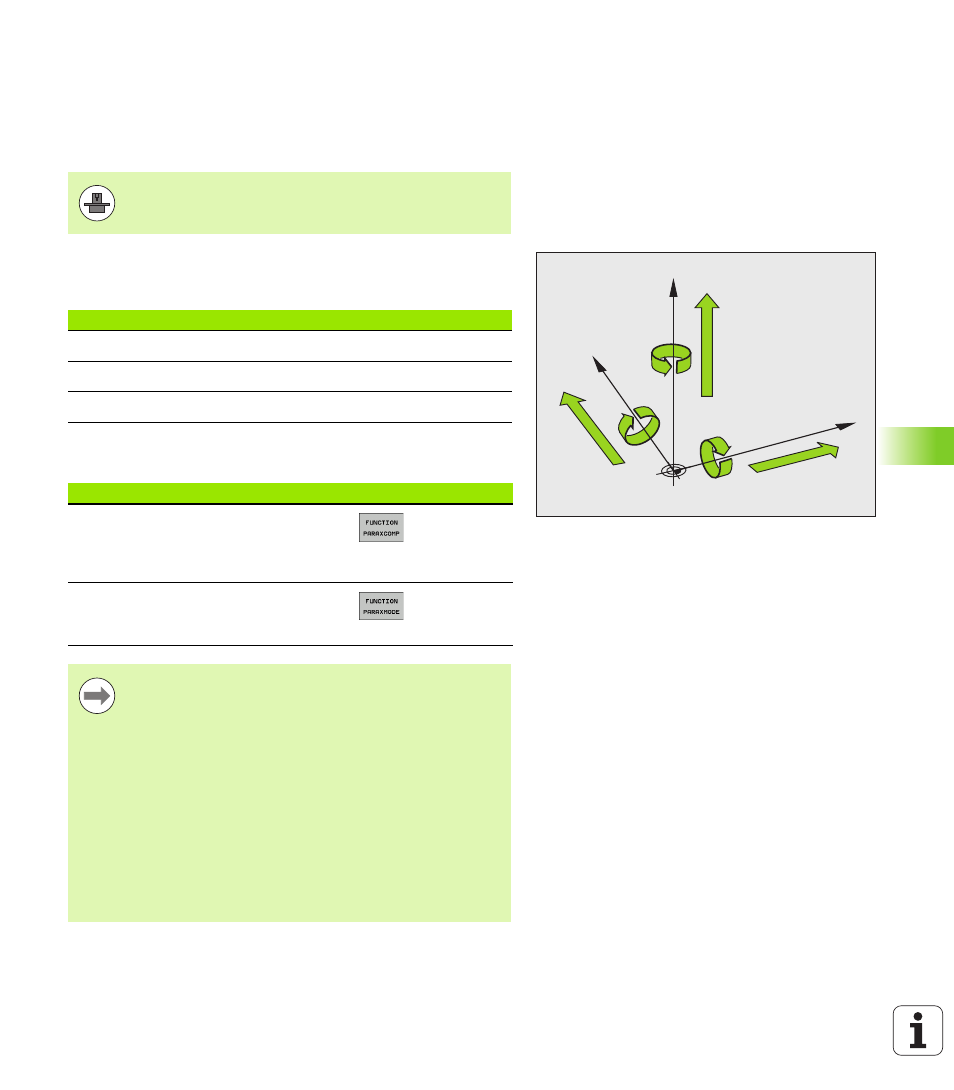

10.2 Travailler avec les axes
parallèles U, V et W
Vue d'ensemble
En plus des axes principaux X, Y et Z , il y a les axes qui leurs sont
parallèles U, V et W. Les axes principaux et les axes parallèles sont
associés d'une manière parfaitement définie :
Pour l'usinage avec les axes parallèles U, V et W, la TNC met à votre
disposition les fonctions suivantes :
Votre machine doit être configurée par le constructeur de
votre machine pour l'utilisation des fonctions des axes
parallèles.
W+
C+
B+
V+ A+
U+
Y
X
Z
Axe principal Axe parallèle Axe rotatif
X U A
Y V B
Z W C
Fonction Signification Softkey Page
PARAXCOMP Définir le comportement
de la TNC lors de
positionnement avec les
axes parallèles Page 322
PARAXMODE Définir avec quels axes la
TNC doit exécuter
l'usinage Page 323
Après la mise en service de la TNC, la configuration
standard est active par principe.
La TNC annule les fonctions des axes parallèles
automatiquement avec les fonctions suivantes :
„ Choix d'un programme
„ Fin du programme
„ M2 ou M30
„ Interruption de programme (PARAXCOMP reste actif)
„ PARAXCOMP OFF ou PARAXMODE OFF
Avant le changement de la cinématique de la machine, les
fonctions des axes parallèles doivent être désactivées.
