11.2 La fonction PLANE : inclinaison
du plan d'usinage (Logiciel
Option 1)
Introduction
Avec la fonction PLANE (de l'anglais plane = plan), vous disposez d'une
fonction performante vous permettant de définir de diverses manières
des plans d'usinage inclinés.
Toutes les fonctions PLANE disponibles dans la TNC décrivent le plan
d'usinage souhaité indépendamment des axes rotatifs réellement
présents sur votre machine. Vous disposez des possibilités suivantes :
Les fonctions d'inclinaison du plan d'usinage doivent être
validées par le constructeur de votre machine!
La fonction PLANE ne peut être pleinement utilisée que sur
des machines qui possèdent au moins deux axes rotatifs
(table et/ou tête). Exception : vous pouvez aussi utiliser la
fonction PLANE AXIAL si un seul axe rotatif est présent ou
actif sur votre machine.

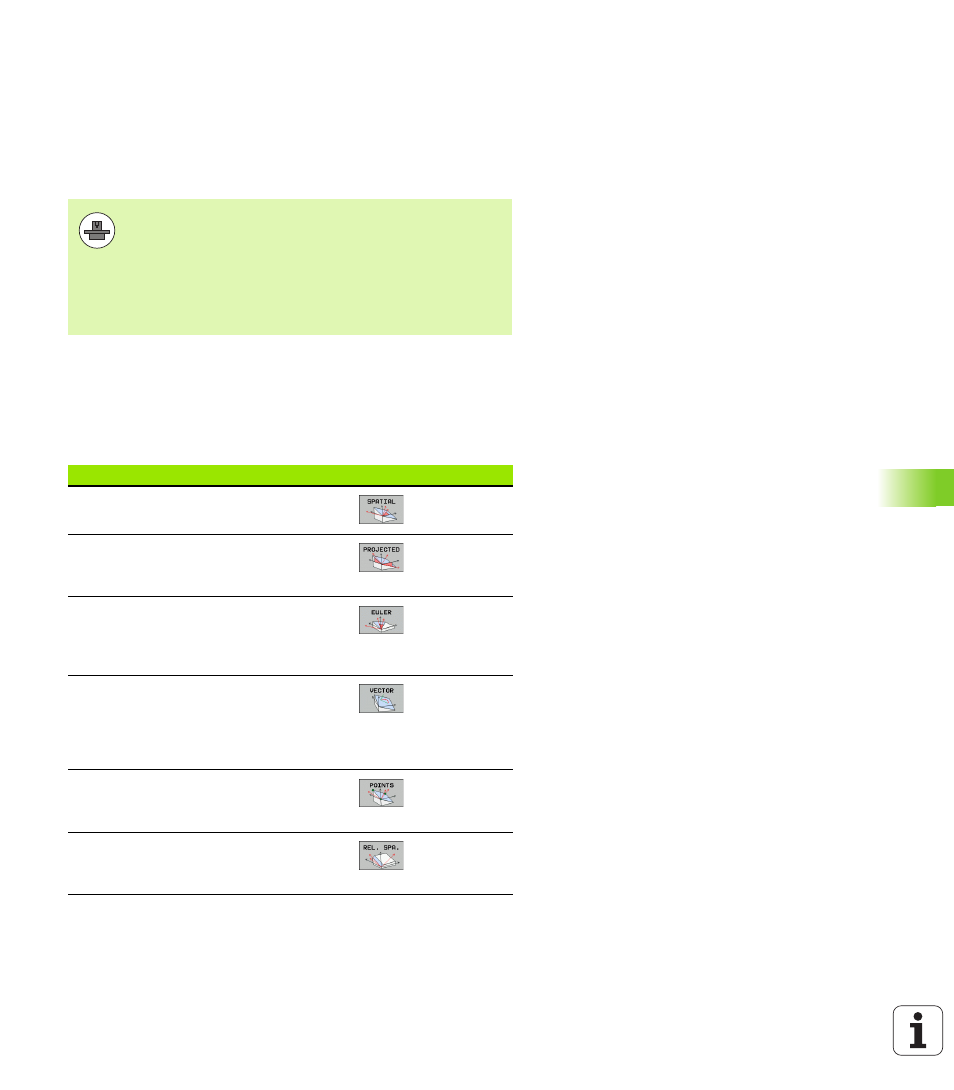

Fonction
Paramètres nécessaires
Softkey
Page
SPATIAL
Trois angles dans l'espace
SPA
, SPB, SPC
PROJETÉ
Deux angles de projection
PROPR
et PROMIN ainsi qu'un
angle de rotation ROT
EULER
Trois angles d'Euler
Précession (EULPR),
Nutation (EULNU) et
Rotation propre(EULROT),
VECTEUR
Vecteur normal pour
définition du plan et
vecteur de base pour
définition du sens de l'axe
X incliné
POINTS
Coordonnées de trois
points quelconques du
plan à incliner
RELATIF
Un seul angle dans
l'espace, agissant de
manière incrémentale
