164 Programmation : Programmer les contours
6.3 Appr
oc
he et sor
tie du cont
our

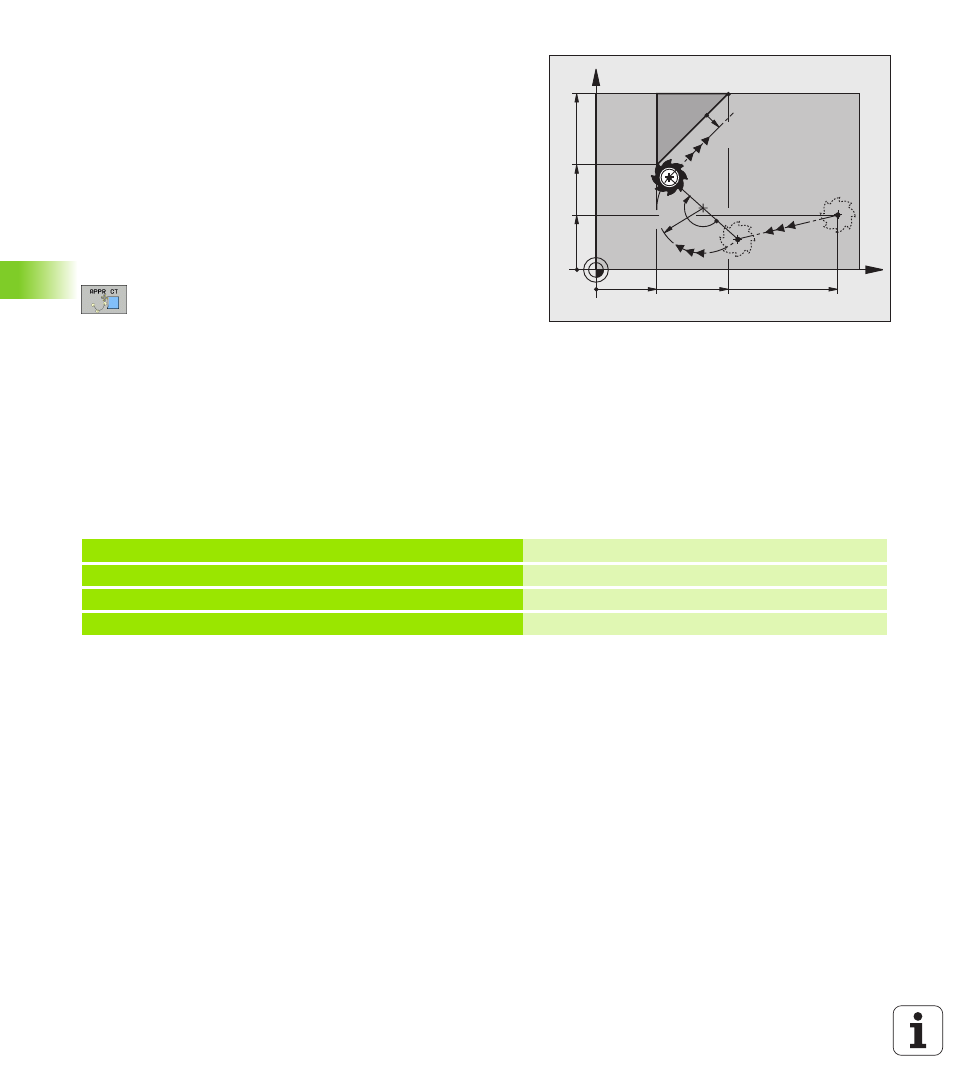

Approche par une trajectoire circulaire avec
raccordement tangentiel : APPR CT
La TNC positionne l'outil sur une droite reliant le point initial P
S
à un
point auxiliaire P
H
. De cette position, il aborde le premier point du
contour P
A
en suivant une trajectoire circulaire tangent au premier
élément du contour.
La trajectoire circulaire de P
H
à P
A
est définie par le rayon R et l'angle
au centre CCA. Le sens de rotation de la trajectoire circulaire est
donné par le sens d'usinage du premier élément du contour.
U Fonction de contournage quelconque : aborder le point initial P
S
.
U Ouvrir le dialogue avec la touche APPR/DEP et la softkey APPR CT :
U Coordonnées du premier point du contour P
A
U Rayon R de la trajectoire circulaire
„ Approche du côté de la correction de rayon :
introduire R en positif
„ Approche du côté opposé à la correction de rayon :
Introduire R en négatif
U Angle au centre CCA de la trajectoire circulaire
„ CCA doit toujours être introduit avec le signe positif
„ Valeur d’introduction max. 360°
U Correction de rayon RR/RL pour l'usinage
Exemple de séquences CN
X
Y
10
20
PA
RR
PS
R0
PH
RR
40 10
CCA=
180°
R10
35
20
7 L X+40 Y+10 R0 FMAX M3 Aborder P
S
sans correction de rayon
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 P
A
avec correction de rayon RR, rayon R=10
9 L X+20 Y+35 Point final du premier élément du contour
10 L ... Elément de contour suivant
