362 Mode manuel et dégauchissage

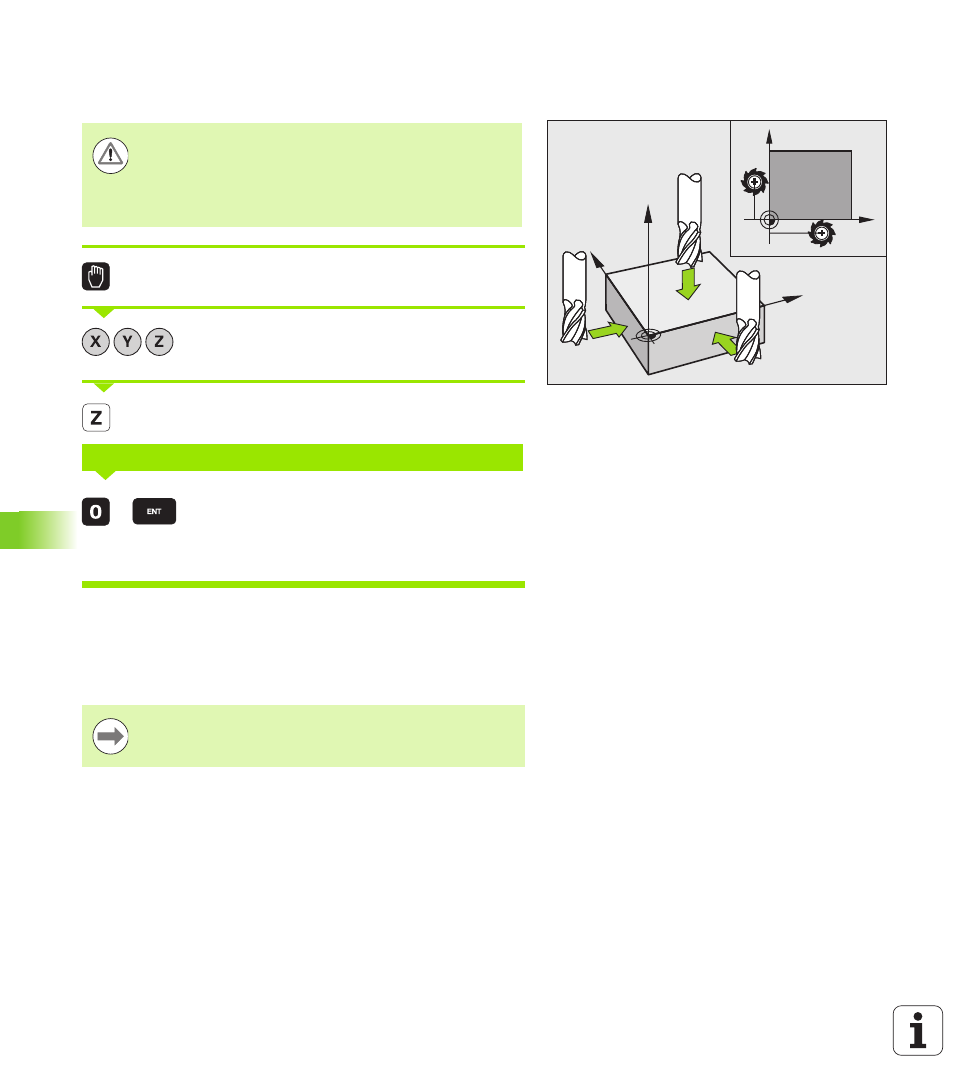

12.4 Initialisation du point de
référ
e
nce sans palpeur 3D
Initialiser le point de référence avec les touches
d'axes
Sélectionner le mode Manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
tangente la pièce
Sélectionner l'axe
Outil zéro, axe de broche : initialiser l'affichage à une
position pièce connue (ex.0) ou introduire l'épaisseur
d de la cale. Dans le plan d'usinage : tenir compte du
rayon d'outil
De la même manière, initialiser les points de référence des autres
axes.
Si vous utilisez un outil préréglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l'outil ou à la somme
Z=L+d.
Y
X
Z
X
Y
-R
-R
Mesure de précaution
Si la surface de la pièce ne doit pas être affleurée, il
convient de poser dessus une cale d'épaisseur d.
Introduisez alors pour le point de référence une valeur
augmentée de d.
INITIALISATION POINT DE RÉF. Z=
La TNC enregistre automatiquement sur la ligne 0 du
tableau Preset le point de référence initialisé avec les
touches des axes.
