12.8 Initialiser le point de référ
e
nce a
v
e
c le palpeur 3D (Option logiciel T
ouc
h
pr
obe
functions)
Définir l’angle compris entre l’axe de référence angulaire et une
arête de la pièce
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE ROT
U Angle de rotation : noter l'angle de rotation affiché si
vous souhaitez rétablir par la suite la rotation de base
réalisée auparavant
U Exécuter la rotation de base avec le côté à comparer
(voir „Dégauchir la pièce avec le palpeur 3D (Option
logiciel fonction Touch probe)” à la page 376)
U Avec la softkey PALPAGE ROT, afficher comme angle
de rotation l'angle compris entre l'axe de référence
angulaire et l'arête de la pièce
U Annuler la rotation de base ou rétablir la rotation de
base d’origine
U Initialiser l'angle de rotation à la valeur notée
précédemment

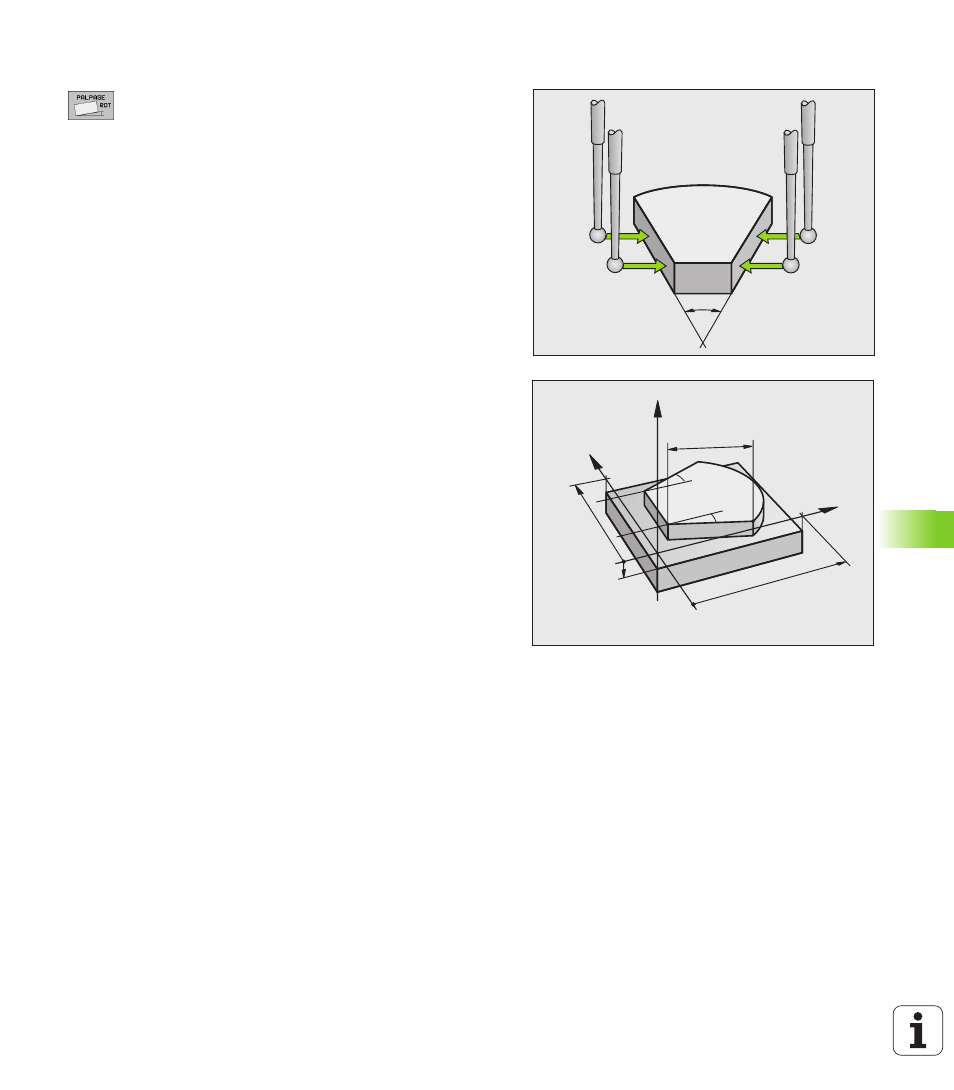

déterminer l’angle compris entre deux arêtes de la pièce
U Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE ROT
U Angle de rotation : noter l'angle de rotation affiché si vous désirez
rétablir par la suite la rotation de base réalisée auparavant
U Exécuter la rotation de base pour le premier côté (voir „Dégauchir la
pièce avec le palpeur 3D (Option logiciel fonction Touch probe)” à la
page 376)
U Palper également le deuxième côté, comme pour une rotation de
base. Ne pas mettre 0 pour l'angle de rotation!
U Avec la softkey PALPAGE ROT, afficher comme angle de rotation
l'angle PA compris entre les arêtes de la pièce
U Annuler la rotation de base ou rétablir la rotation de base d’origine :
initialiser l'angle de rotation à la valeur notée précédemment
PA
–10
100
a?
a?
L?
X
Z
Y
100
