2 ETHM-1 SATEL
3 Carte électronique

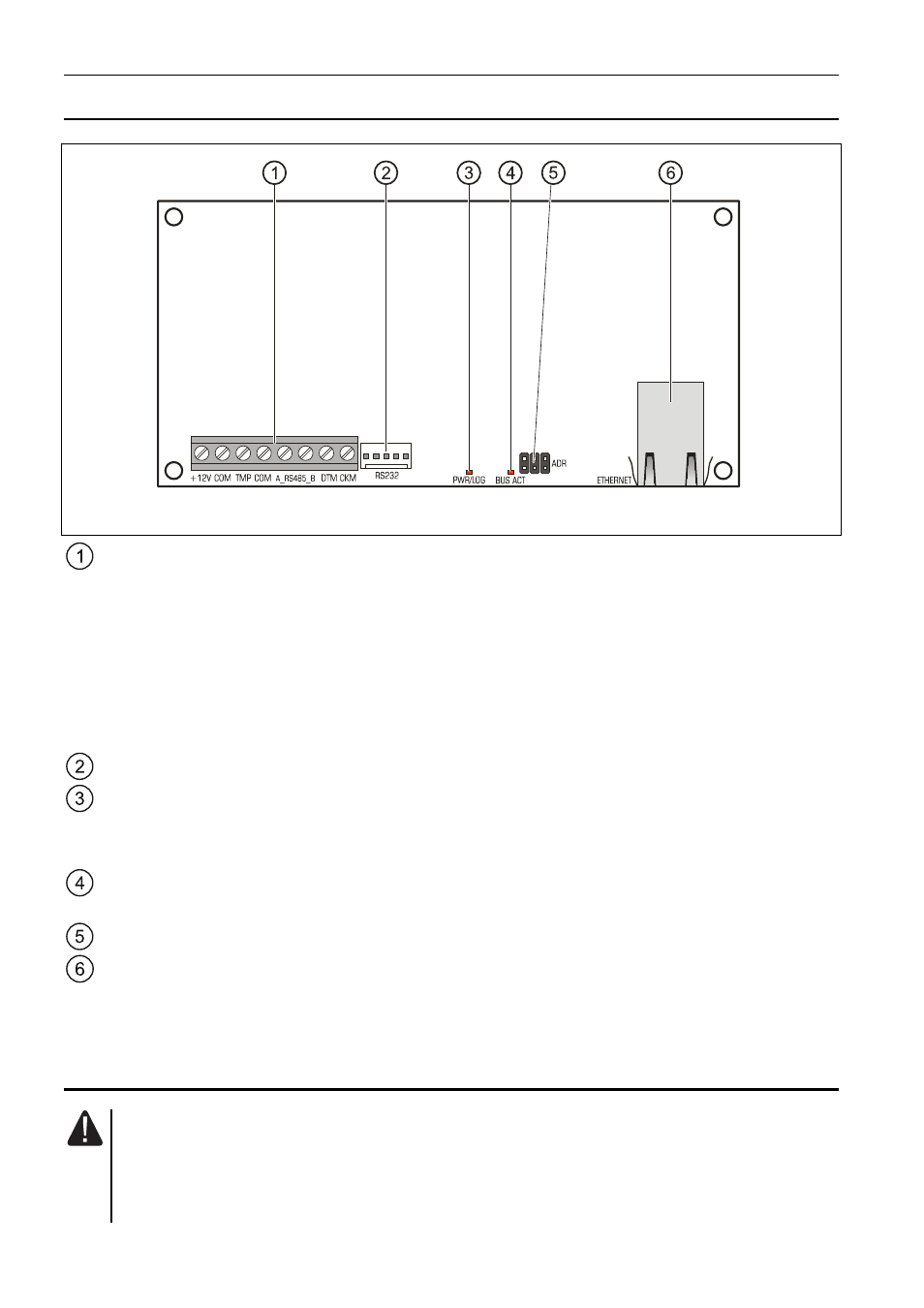

Fig. 1. Carte électronique du module.
bornes :
+12V
- entrée d'alimentation (+12 V DC).
COM
- masse.
TMP
- entrée du circuit d’autoprotection du module (NC). Si non utilisée, elle
doit être court-circuitée à la masse.
A_RS485_B
- bornes non utilisées.
DTM
- données (bus de communication).
CKM
- horloge (bus de communication).
port RS-232.
voyant LED PWR/LOG :
– allumé – alimentation en cours ;
– clignotant – la centrale est programmée ou exploitée au moyen du module.
voyant LED BUS ACT clignote lorsque l’échange de données avec la centrale est
en cours.
broches ADR pour le réglage de l’adresse du module (voir : R
EGLAGE DE L
’
ADRESSE
).
prise pour connecter le module au réseau Ethernet (TCP/IP). La prise dispose de deux
LED intégrés. Le vert indique la connexion au réseau et le transfert de données,
et le jaune – la vitesse de transmission négociée (allumé : 100 Mb; éteint : 10 Mb).
4 Installation et démarrage
Mettre le système d’alarme hors tension avant d’effectuer tous raccordements
électriques.
Le dispositif est conçu pour être utilisé dans les réseaux locaux (LAN). Il ne peut
pas être connecté directement au réseau informatique public (MAN, WAN).
