6 Programmation à distance et gestion de la centrale via
Ethernet
Après trois tentatives consécutives pour établir la communication avec le module
à l'aide d'une clé incorrecte, le module ne répondra pas pendant environ 20 minutes
à toute tentative visant à établir la communication à partir de l'adresse IP donnée.
Pour plus d'informations sur la configuration de la centrale d’alarme à l’aide du logiciel
D
LOAD
X via le réseau Ethernet (TCP/IP), veuillez vous référer au manuel de programmation
de la centrale d’alarme.
6.1 Logiciel GuardX
La communication entre le logiciel G
UARD
X et la centrale d’alarme via le module ETHM-1
peut être établie de deux façons :
1. Initialiser la communication depuis le logiciel G
UARD
X. Cette méthode permet d’établir
la communication avec la centrale d’alarme à partir de n’importe quel emplacement.
2. Initialiser la communication depuis le clavier (par la centrale d’alarme). Le système
d’alarme ne peut être géré à distance que depuis un emplacement déterminé
à la connaissance de l’utilisateur de la centrale.
La communication entre la centrale et le logiciel G UARD X peut être établie, si
les identifiants dans le logiciel et dans la centrale sont identiques (I DENTIFIANT
INTEGRA et I DENTIFIANT G UARD X).
6.1.1 Configuration du module ETHM-1
Pour configurer, procéder comme suit :
 programmer la clé qui servira à coder les données lors de la communication avec
le logiciel G
UARD
X (C
LE
G
UARD
X/J
AVA
) ;
 activer l’option G
UARD
X, si la communication doit être initialisée depuis le logiciel
G
UARD
X ;
 programmer l’adresse de l’ordinateur avec le logiciel G
UARD X (G UARD X SERVEUR ), si
la communication doit être initialisée depuis le clavier (par la centrale d’alarme) ;
 programmer le numéro du port TCP qui sera utilisée pour la communication avec
le logiciel G
UARD
X, s’il doit être diffèrent de 7091.
6.1.2 Configuration du logiciel G UARD X

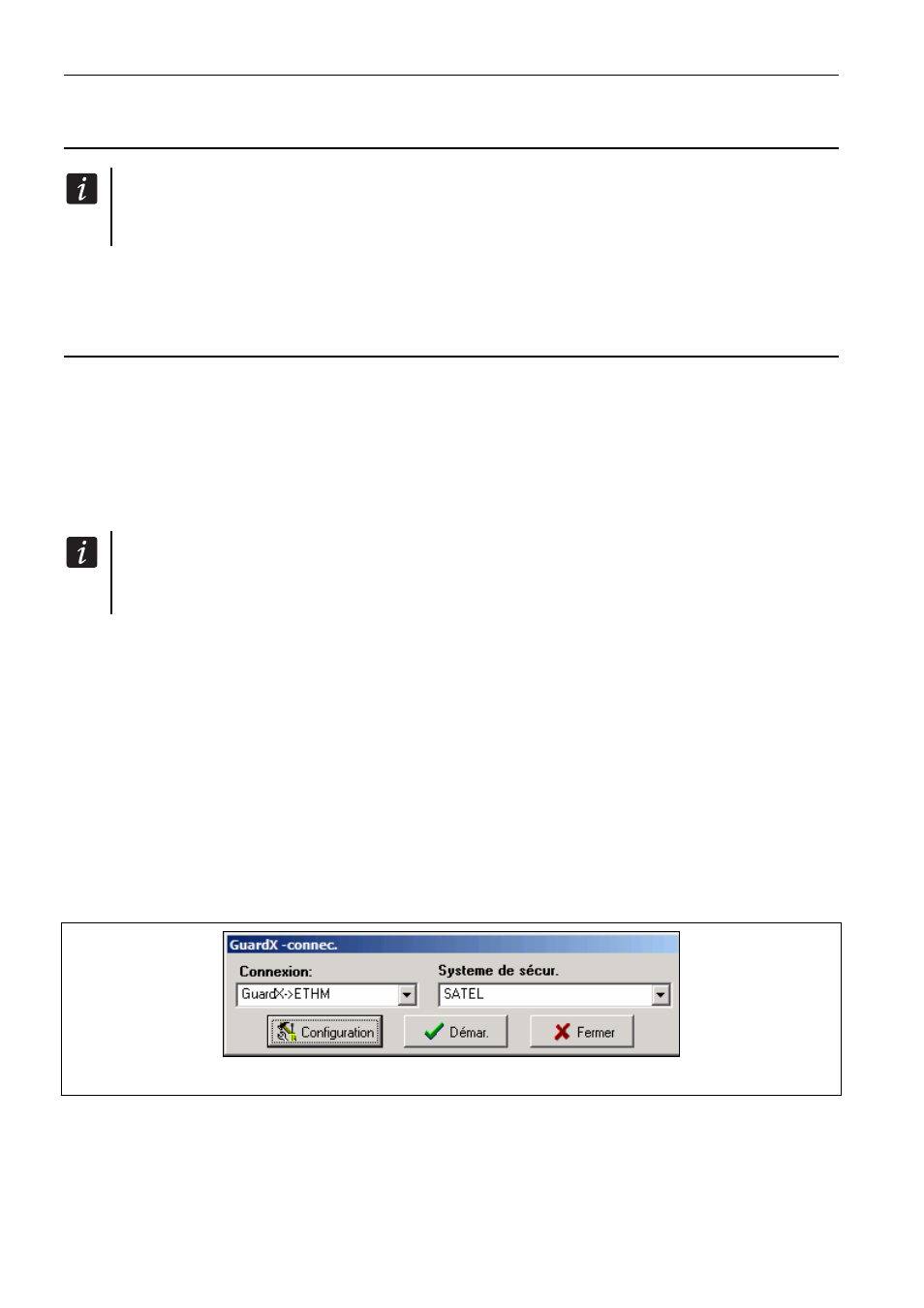

Fig. 9. Logiciel G UARD X: fenêtre de démarrage.
Dans la fenêtre de démarrage du logiciel G
UARD
X (voir: fig. 9), cliquer sur le bouton
« Configuration ». Dans la fenêtre qui s’affiche, dans l’onglet « TCP/IP » (voir: fig. 10),
programmer :
 numéro du port TCP (port – identique à celui programmé dans le module pour
la communication avec le logiciel G UARD X – sauf la situation où la communication se fait
lieu via le dispositif réseau sur lequel la redirection vers un autre port a lieu) ;
