6 GSM LT-1 SATEL
3.2 M ODE D ’ ALLUMAGE DES VOYANTS LED

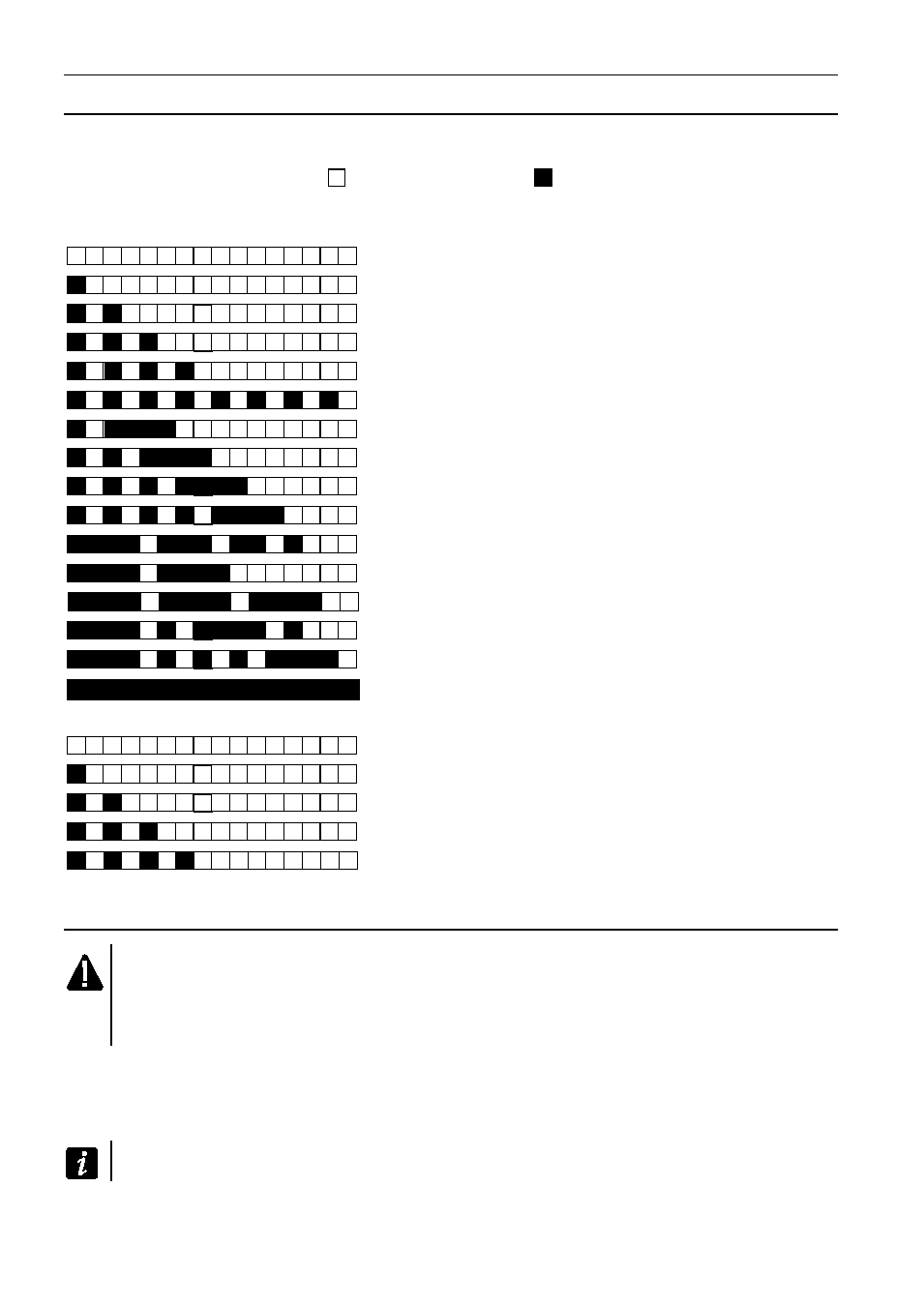

Ci-dessous le mode d’information sur l’état du module par de différents voyants LED
présenté sous forme graphique. Les voyants sont allumés 4 secondes et ce cycle se répète
au bout d’1 seconde de pause (
– voyant non allumé ; – voyant allumé).
Voyant STAT indique l’état du module :
– (non allumés) module hors tension,
– fonctionnement correct,
– pas de communication avec le téléphone GSM,
– code PIN invalide,
– pas de code PIN,
– pas de carte SIM,
– code PUK requis,
– code PH-SIM PIN requis,
– code PIN2 requis,
– code PUK2 requis,
– carte SIM occupée,
– redémarrage du module après mise sous tension,
– carte SIM endommagée,
– carte SIM invalide,
– autre erreur,
– communication active.
Voyant SIG indique le niveau du signal reçu par le téléphone GSM :
– pas de signal du réseau GSM ; panne sur la sortie FLT,
– puissance de signal 1,
– puissance de signal 2,
– puissance de signal 3,
– puissance de signal 4.
4. I NSTALLATION
Tous les raccordements électriques doivent être réalisés hors tension.
Il n’est pas recommandé de mettre le module sous tension sans antenne
raccordée.
Le module GSM est destiné à être installé dans les locaux fermés à une humidité normale
d’air.
La source d’alimentation du module doit avoir un rendement de courant suffisant et être
équipé en batterie. Il est recommandé de la placer à moins de 3 m du module.
Si la tension d'alimentation est inférieure à 9,8 V, le redémarrage du module a lieu.
