SATEL GSM LT-1 5

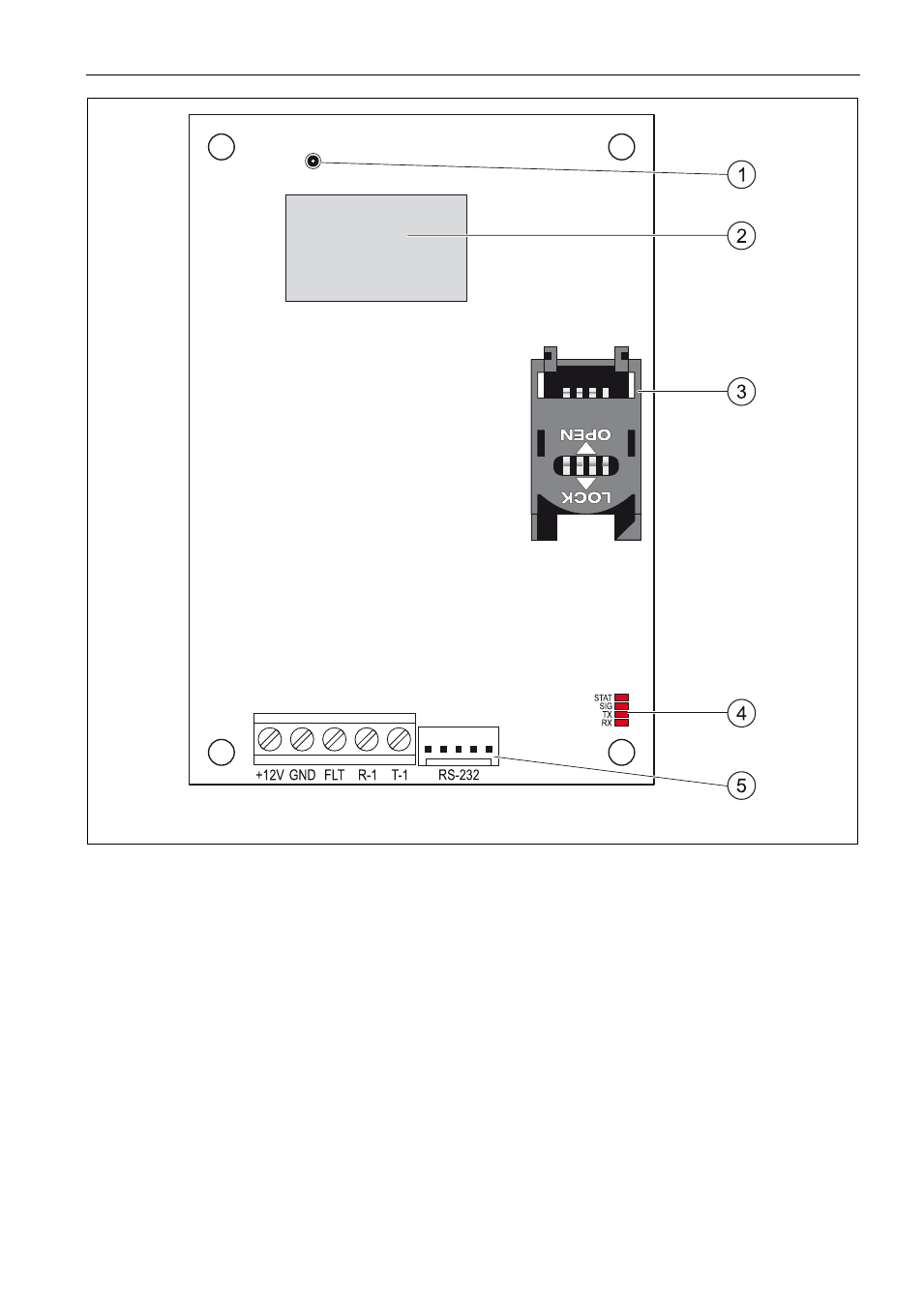

Fig. 3. Vue de la carte électronique du module SM LT-1.
Légende de la figure 3 :
1 - connecteur d’antenne externe.
2 - téléphone industriel GSM.
3 - logement de la carte SIM. Il n’est pas recommandé d’insérer la carte SIM au logement
avant de programmer son code PIN dans le module (si le code PIN est requis par
la carte). Pour que le module puisse utiliser les fonctions nécessitant la technologie
GPRS, il faut activer le service GPRS de la carte SIM.
4 - voyants LED (voir : chapitre « Mode d’allumage des voyants LED »),
− voyant STAT indique l’état du module,
− voyant SIG indique le niveau du signal d’antenne reçu par le téléphone GSM,
− voyants TX et RX informent sur la transmission de données via le port RS-232.
5 - port RS-232.
