16 GSM LT-1 SATEL

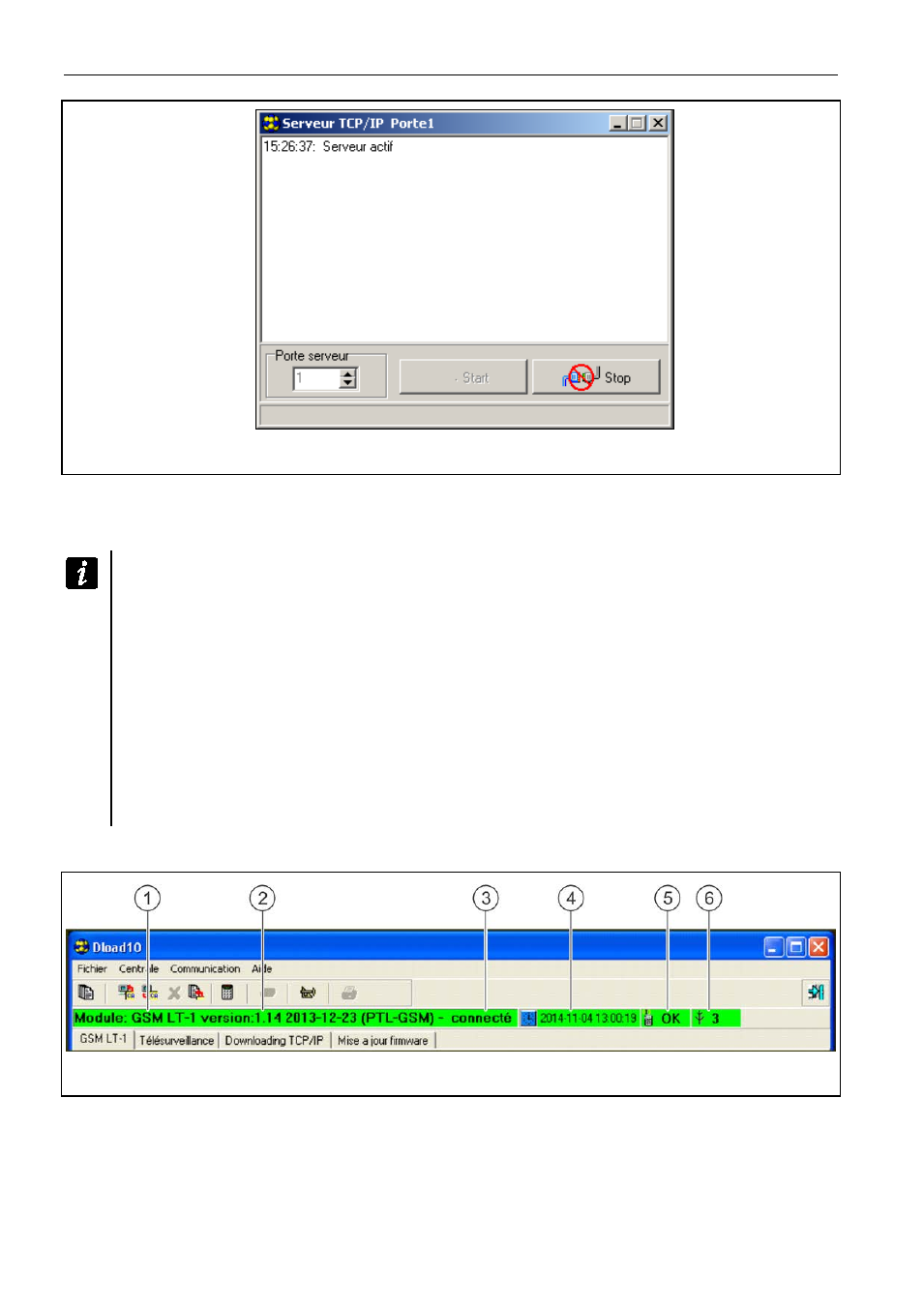

Fig. 8. Fenêtre « TCP/IP ».
3. Envoyer au numéro de téléphone GSM du module un message SMS contenant
la commande utilisée pour démarrer la communication avec le logiciel D LOAD 10.
Le module se connecte à l'ordinateur dont l'adresse est programmée dans le module.
Si l’option « Adresse du serveur SMS » (onglet -menu « Downloading TCP/IP ») est
activée dans le module, le message avec xxxxxx=aaaa:p. ou xxxxxx=aaaa:p=
où « xxxxxx » est la commande permettant d’établir la communication avec
le programme D
LOAD 10, « aaaa » est l'adresse de l'ordinateur avec lequel le module
établira la communication présentée comme une adresse IP ou un nom, et « p » est
le numéro du port réseau par lequel la communication avec le programme D
LOAD 10
doit avoir lieu. Le module se connecte à l'ordinateur dont l'adresse est indiquée dans
le message SMS (l'adresse de l'ordinateur programmé dans le module GSM sera
ignorée). Si la commande est correctement indiquée dans le message SMS, mais
d’autres données sont incorrectes, l'adresse et le port du serveur avec lequel
la communication doit être établie seront téléchargés à partir des paramètres
programmés dans le module.
5.2.3 Menu principal du logiciel D LOAD 10
Fig. 9. Menu principal du logiciel D LOAD 10.
Légende de la figure 9 :
1 - type du module GSM.
2 - version du programme du module (numéro de la version et date de compilation).
3 - information sur l’état de la communication entre le module et le logiciel.
