28 Notice installateur SATEL

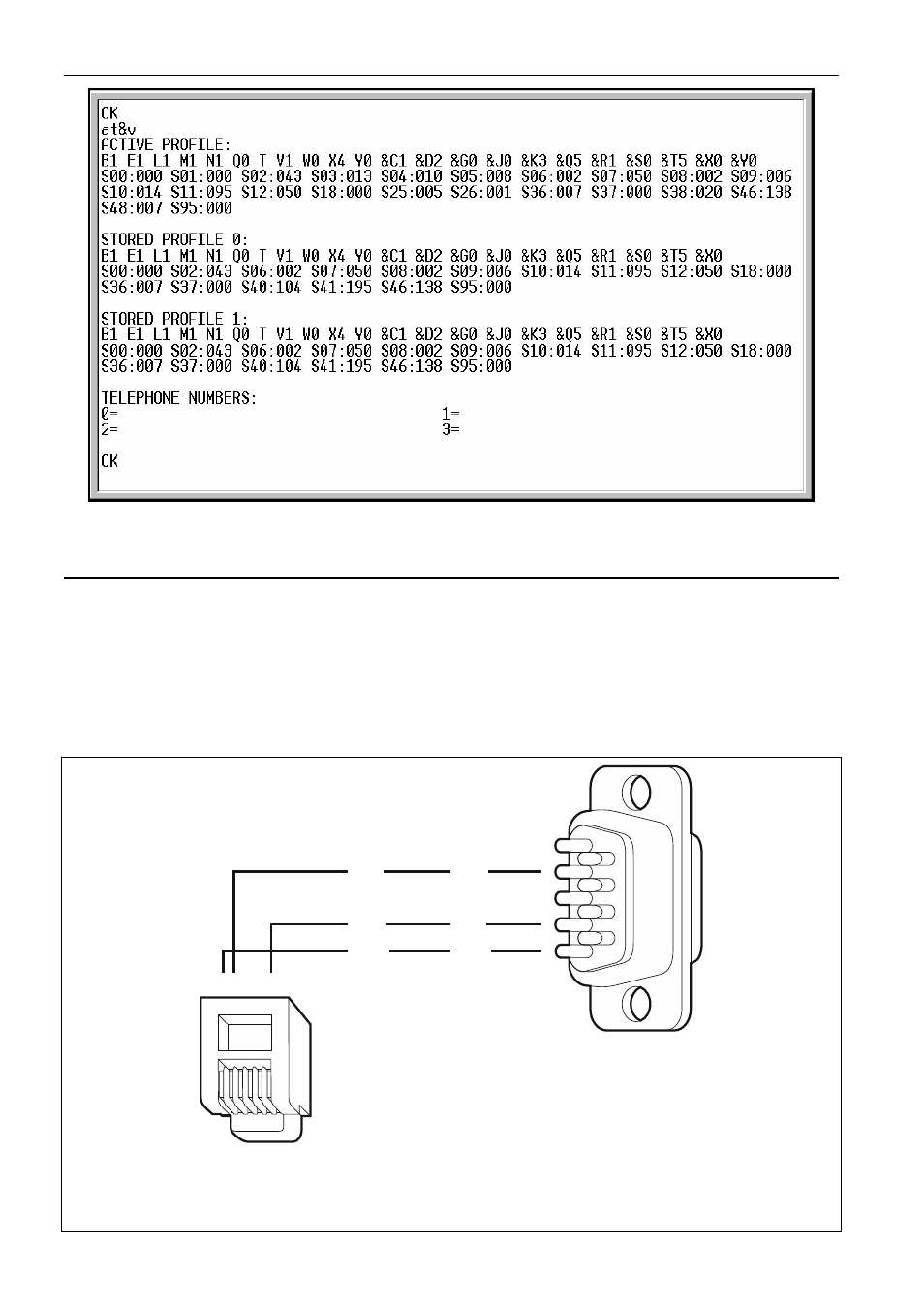

Fig. 18. Réglage correcte des paramètres du modem externe.
5.15 Raccordement de l‘imprimante
Le port RS-232 de la centrale permet de raccorder une imprimante munie d’un port série.
La centrale peut imprimer des événements en forme « condensée » (un seul événement est
imprimé sur une seule ligne contenant jusqu'à 80 caractères) ou en forme élargie, avec
les noms des zones, des partitions, des utilisateurs et des modules (dans ce cas,
l’événement est imprimé en deux lignes si l’imprimante peut imprimer 80 caractères
au maximum par ligne ; les descriptions d'un événement sont imprimées sur une seule ligne
si l’imprimante est capable d'imprimer 132 caractères par ligne).
4
5
TXD
COM
DSR
1 5 6
2 RXD
COM
DTR
Fig. 19. Mode de raccordement de l'imprimante à l'aide de la fiche 5-pin DIN (vue de côté
des points de soudure). Le connecteur RJ raccordé à la prise sur la carte principale
de la centrale à gauche.
