SATEL INTEGRA 17
donne la possibilité de changer l'adresse saisie (le redémarrage du clavier aura lieu
et un message respective apparaîtra sur l’afficheur).
6. Débrancher l'alimentation du clavier.
7. Ouvrir les bornes CKM et DTM du clavier.
8. Connecter le clavier à la centrale dans les règles de l’art.
5.5.2 Numérotation de zones dans les claviers
L'adresse enregistrée dans le clavier désigne quels numéros dans le système recevront
les zones du clavier (voir : tableau 2). Il est possible de déterminer pour chaque clavier LCD
si ses zones seront utilisées dans le système ou non. Dans les cas où les numéros de zones
du clavier et de l'extension sont les mêmes, les zones dans le clavier ont priorité (dans
ce cas-là les zones appropriées dans l'extension ne seront pas servies).
Numéro de la zone du système
INTEGRA 24 INTEGRA 32 INTEGRA 64 INTEGRA 128
Adresse du
clavier
Z1 Z2 Z1 Z2 Z1 Z2 Z1 Z2
0 5 6 25 26 49 50 113 114
1 7 8 27 28 51 52 115 116
2 21 22 29 30 53 54 117 118
3 23 24 31 32 55 56 119 120
4 57 58 121 122
5 59 60 123 124
6 61 62 125 126
7 63 64 127 128
Tableau 2.
5.5.3 Raccordement de l’ordinateur au port RS-232 du clavier
Le port RS-232 du clavier permet de connecter l'ordinateur avec le logiciel G
UARD
X (voir :
figure 7). Pour le raccordement, il est recommandé d’utiliser un câble droit non blindé
(le câble de type « paire torsadée » – UTP, STP, FTP n'est pas recommandé). La distance
entre l'ordinateur et le clavier peut s’élever jusqu'à 10 m.
1
2
3
5
2
3
4
5

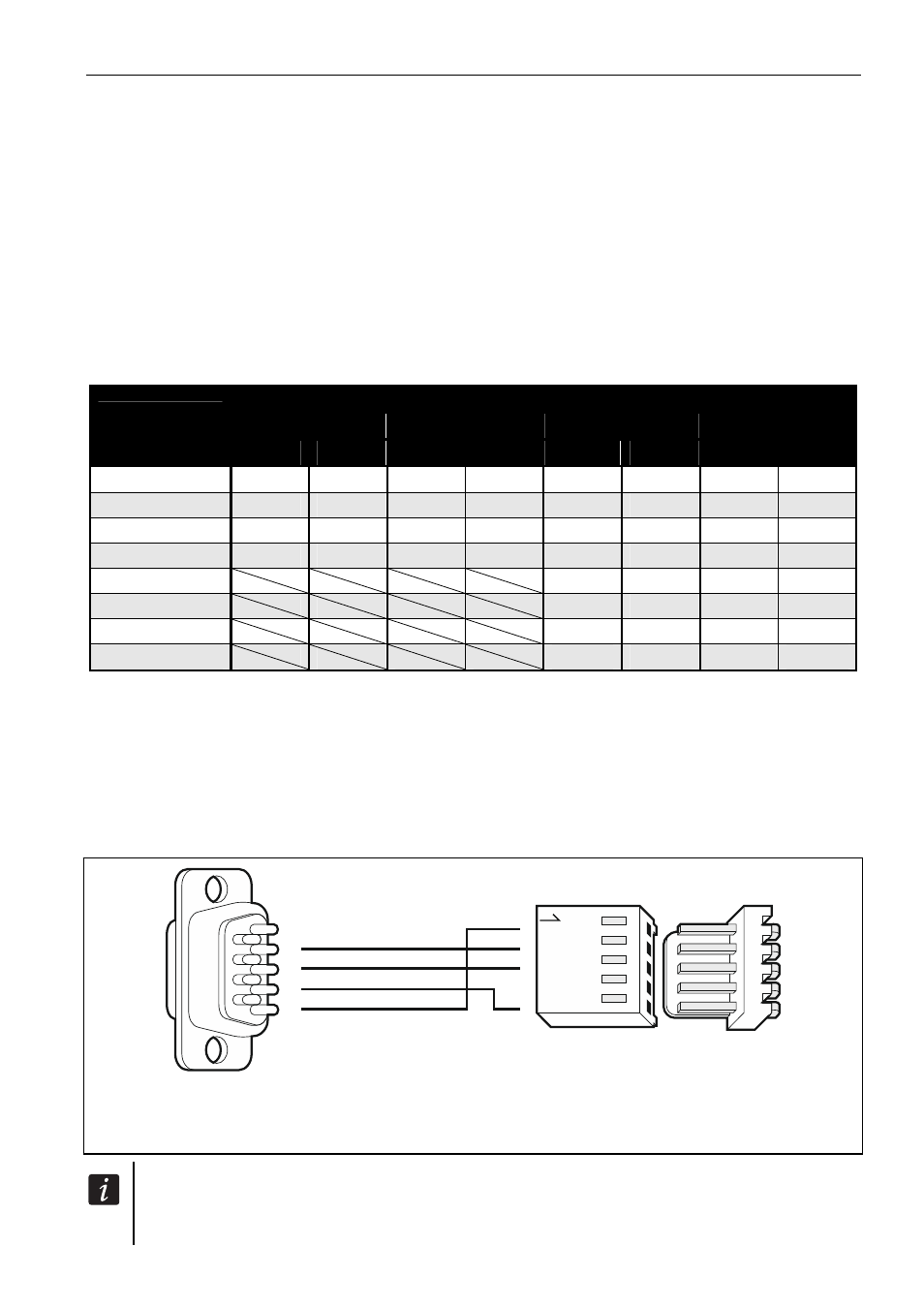

Fig. 7. Mode de raccordement de l'ordinateur au port RS-232 du clavier. À droite, la vue
du connecteur dans le clavier. À gauche, le connecteur femelle DB-9 du côté des points
de soudage.
Dans les claviers auxquels l’ordinateur avec le logiciel G UARD X est raccordé, activer
l’option C OMMUNICATION RS. L’échange des données démarre automatiquement
au moment de la mise en marche du logiciel G UARD X.
