Pour protéger le transmetteur téléphonique contre les surtensions, brancher la borne au
câble de protection PE du réseau 230 V AC. Il est interdit de brancher la borne au câble
neutre N.

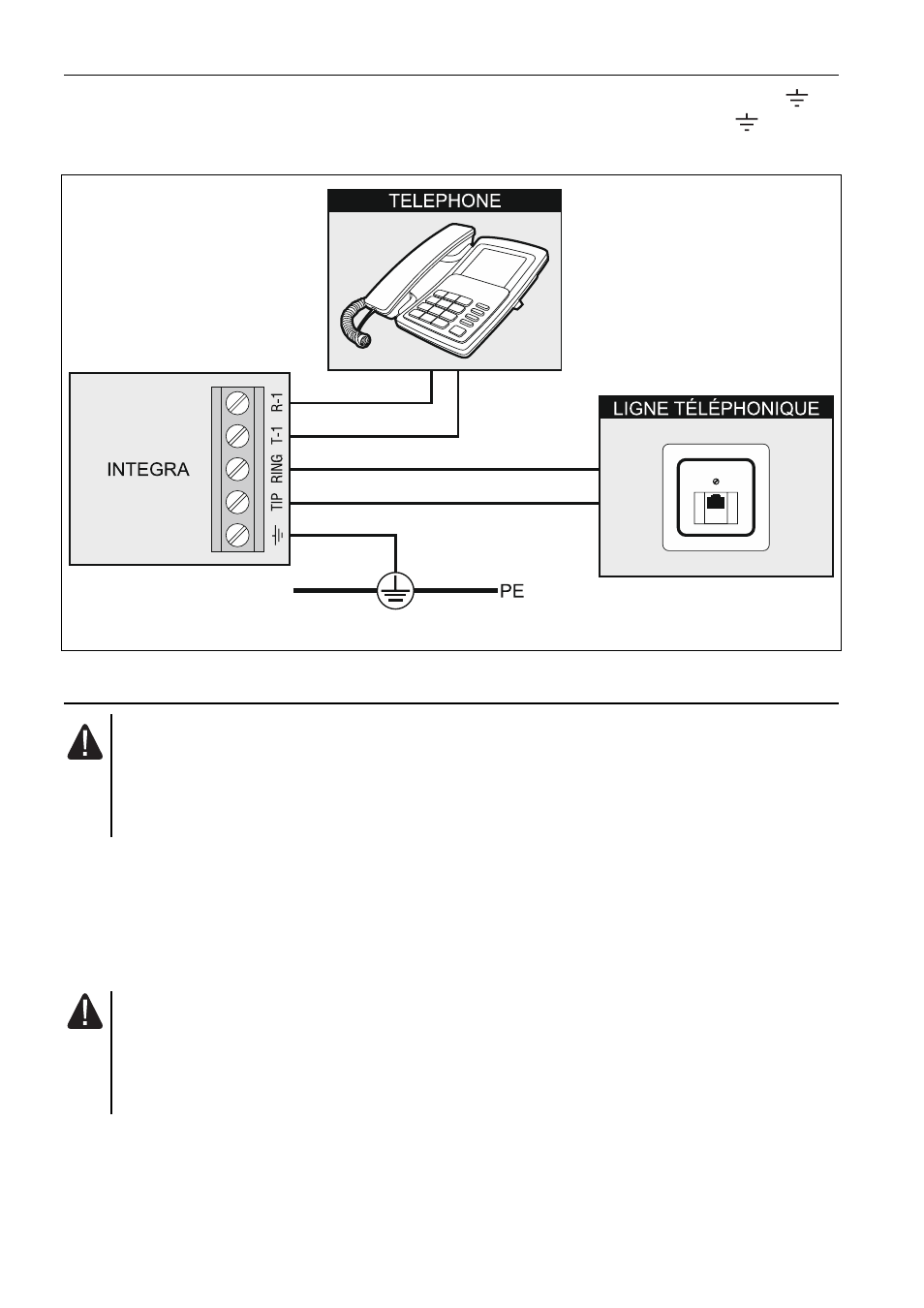

Fig. 12. Mode de raccordement de la ligne téléphonique analogique à la centrale.
5.10 Raccordement de l'alimentation
Ne pas brancher l'alimentation avant de terminer toutes les opérations
de raccordement des dispositifs au bus de communication, zones et sorties.
Avant de mettre sous tension, insérer la pile de secours pour l’horloge
et la mémoire RAM dans le logement sur la carte principale.
5.10.1 Alimentation principale
Les centrales INTEGRA 24 et INTEGRA 32 doivent être alimentées par la tension alternative
18 V (±10%). Il est recommandé d’utiliser le transformateur d’au moins 40 VA de puissance.
Les centrales INTEGRA 64 et INTEGRA 128 doivent être alimentées par la tension
alternative 20 V (±10%). Il est recommandé d’utiliser le transformateur d’au moins 60 VA
de puissance.
Il est interdit de raccorder deux dispositifs avec bloc d'alimentation à un seul
transformateur.
Avant de connecter le transformateur au circuit sur lequel il sera alimenté,
couper la tension de ce circuit.
Le transformateur doit être en permanence raccordé à l'alimentation réseau 230 V AC. Avant
de procéder au câblage, prendre connaissance du système électrique du site. Utiliser
le circuit qui est toujours sous tension. Ce circuit doit être protégé par un dispositif
de sécurité approprié. Informer le propriétaire ou l’utilisateur du système sur le mode
