Exigences relatives à l’alimentation électrique, Généralités, Câble d’alimentation – Hypertherm HPR260 Auto Gas Manuel d'utilisation
Page 71
5
INSTALLATION
3-36
HPR260 gaz auto
Mode d’emploi

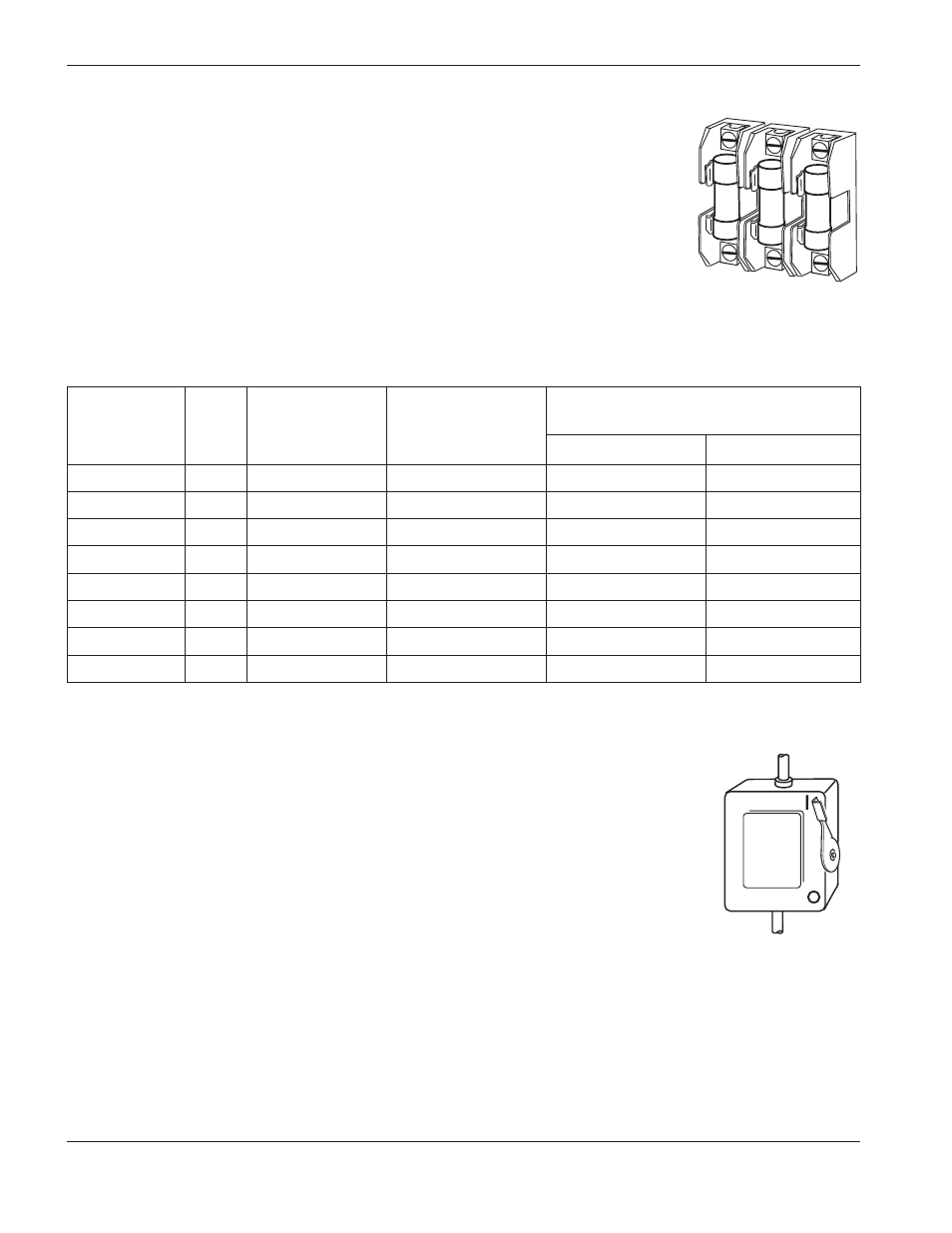

Exigences relatives à l’alimentation électrique
Généralités
Tous les interrupteurs, fusibles à fusion temporisée et câbles d’alimentation sont fournis par le
client et doivent être choisis conformément aux codes de l’électricité nationaux ou locaux qui
s’appliquent. L’installation doit être confiée à un électricien agréé. Utiliser un sectionneur de
ligne principale distinct pour la source de courant.
Note : Le dispositif de protection de l’alimentation principale (disjoncteur ou fusible)
doit être dimensionné pour prendre en compte les charges d’alimentation de
dérivation pour le courant d’appel et à l’état statique. La source de courant doit être câblée à un des
circuits d’alimentation de dérivation. La source de courant a un courant à l’état statique donné dans
la liste ci-après et présente un courant d’appel donné au tableau ci-après et a un appel de courant
égale à 10 fois le courant d’entrée nominal, ce qui peut durer jusqu’à 0,20 s ou 10 cycles de ligne.
Sectionneur
Le sectionneur permet de déconnecter (isoler) la tension d’alimentation. Installer cet
interrupteur près de la source de courant pour faciliter l’accès à l’opérateur.
L’installation doit être confiée à un électricien agréé et conformément aux codes nationaux ou
locaux qui s’appliquent.
Le interrupteur devrait:
• isoler le matériel électrique et déconnecter tous les conducteurs sous tension de la
tension d’alimentation quand il est sur OFF (arrêt);
•
avoir une position OFF (arrêt) et une position ON (marche) clairement indiquées par un
«O» (pour OFF) et «1» (pour ON);
• comporter une manette pouvant être verrouillée en position «OFF»;
•
comporter un mécanisme automatique qui sert d’arrêt d’urgence;
•
être muni de fusibles à fusion lente ayant le bon pouvoir de coupure (voir le tableau ci-avant).
Câble d’alimentation
La grosseur des fils varie selon la distance de la prise à la boîte principale. Utiliser un câble d'alimentation de type SO à
quatre conducteurs avec température nominale du conducteur de 60 °C. L’installation doit être confiée à un électricien
agréé et conformément aux codes nationaux ou locaux qui s’appliquent.
FUSE
SWITCH BOX
Tension
d’entrée
Phasé
Courant d’entrée
nominalt
à 45,5 kW sortie
Pouvoir de coupure
recommandé des
fusibles à fusion
temporisée
Grosseur du câble recommandée pour
15 m de longueur maximale
Coté pour 60 °C
Coté pour 90 °C
200/208 V c.a.
3
149/144 A
175 A
—
67,5 mm
2
(2/0 AWG)
220 V c.a.
3
136 A
175 A
—
67,5 mm
2
(2/0 AWG)
240 V c.a.
3
124 A
150 A
107,2 mm
2
(4/0 AWG) 53,5 mm
2
(1/0 AWG)
380 V c.a.
3
79 A
95 A
42,4 mm
2
(1 AWG)
26,7 mm
2
(3 AWG)
400 V c.a.
3
75 A
90 A
42,4 mm
2
(1 AWG)
26,7 mm
2
(3 AWG)
440 V c.a.
3
68 A
80 A
42,4 mm
2
(1 AWG)
21,2 mm
2
(4 AWG)
480 V c.a.
3
62 A
75 A
33,6 mm
2
(2 AWG)
21,2 mm
2
(4 AWG)
600 V c.a.
3
50 A
60 A
26,7 mm
2
(3 AWG)
13,3 mm
2
(6 AWG)
Note : Les recommandations AWG du câble sont tirées du tableau 310-16 du manuel du code de
l’électricité national.
