5
NOMENCLATURE DES PIÈCES
HPR260 gaz auto Mode d’emploi 6-9

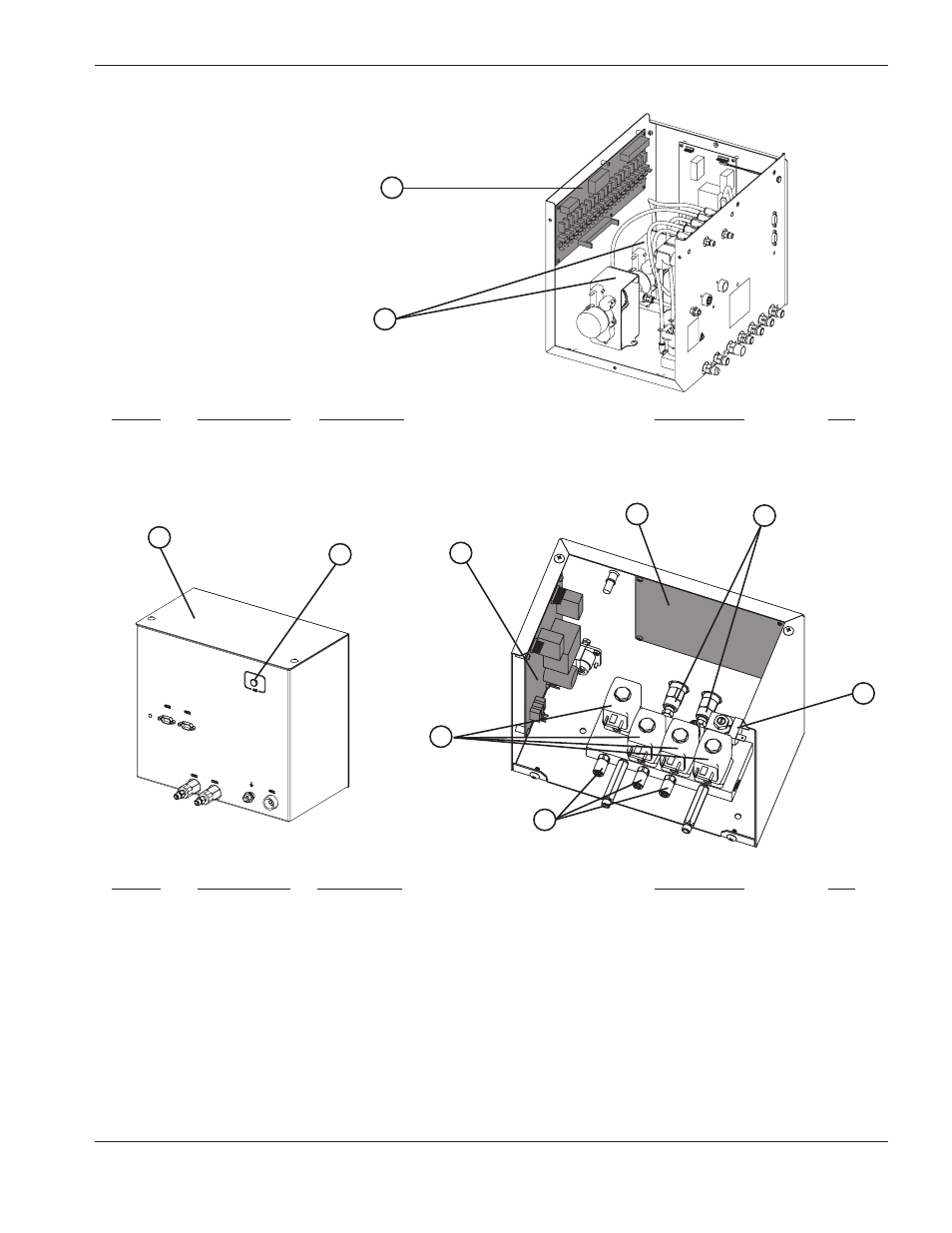

Console de sélection – 2 de 2
Console de dosage
Numéro
Article de référence Description Désignation Qté
1 041822 Valve driver PCB PCB3 1
2 129999 Motor valve assembly MV1, MV2 2
Numéro
Article de référence Description Désignation Qté
1 078184 Metering console 1
2 129633 Green power lamp 1
3 041897 Power distribution PCB PCB1 1
4 228069 Kit: Control PCB PCB2 1
5 006077 Check valves 2
6 006109 Solenoid valve SV16 1
006112 Replacement solenoid coil
7 005263 Pressure transducer (3 of 4 shown) P5-P8 4
8 006128* Proportional valve B1-B4 4
228023** Kit: HPR gas metering manifold upgrade 1
* Les consoles de gaz dont le numéro de série est 500134 ou postérieur adoptent ce numéro de référence.
** Les consoles de gaz dont le numéro de série est 500133 ou antérieur doivent commander ce nécessaire.
1
2
1
2
4 5
6
7
8
3
