INSTALLATION
3-24 HPR260 gaz auto Mode d’emploi
5

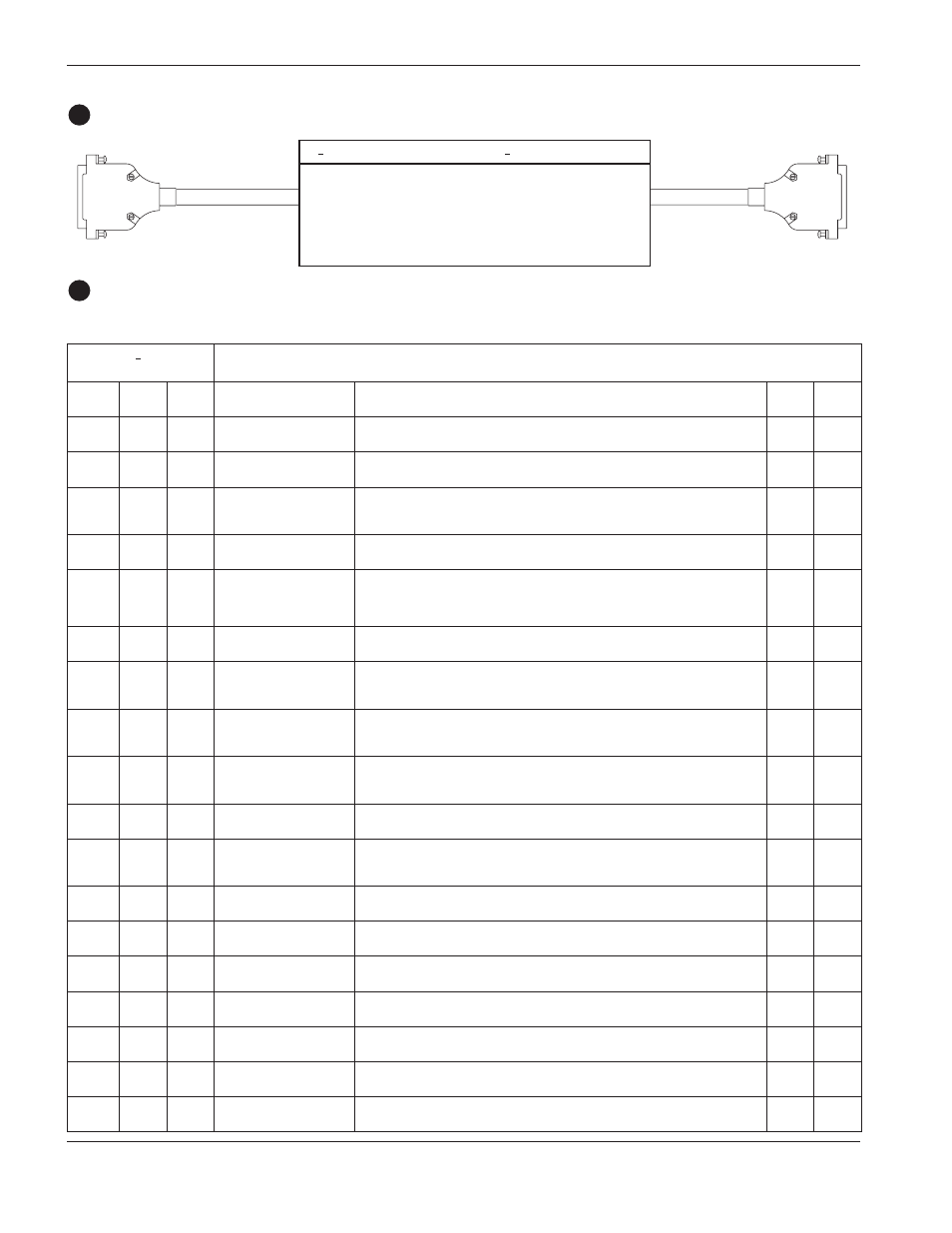

Câble source de courant-interface CNC 8
Vers J 300
Câble d’interface CNC multisystème en option (voir schéma pour l’installation)
9
N o pièce Longueur N o pièce Longueur
123210 3 m 123741 25 m
123211 4,5 m 123742 35 m
123022 7,5 m 123220 45 m
123214 10 m 123852 60 m
123023 15 m 123853 75 m
123851 20 m
Source de courant CNC
Couleur
du fil
N o du
contact
Entrée/
Sortie Nom du signal Function
Entrée/
Sortie Notes
Noir
Rouge 1
20
Entrée
Entrée Rx -
Rx + Récepteur série RS-422
Récepteur série RS-422 Sortie
Sortie
Noir
Vert 2
21
Sortie
Sortie Tx -
Tx + Transmetteur série RS-422
Transmetteur série RS-422 Entrée
Entrée
Noir
Bleu 3
22
Terre RS-422
Aucun Terre série RS-422
Pas utilisé
Noir
Jaune 4
23
Sortie
Sortie Mouvement 1 E (-)
Mouvement 1 C (+)
Signale à la CNC qu’un transfert d’arc s’est produit et de commencer le
mouvement de la machine une fois que le délai de perçage de la CNC s’est
écoulé.
Entrée
Entrée
2 & 3
Noir
Brun 5
24
Sortie
Sortie Erreur E (-)
Erreur C (+)
Signale à la CNC qu’une erreur s’est produite.
Entrée
Entrée
2
Noir
Orange 6
25
Sortie
Sortie
Erreur d’interruption
progressive E (-)
Erreur d’interruption
progressive C (+)
Signale à la CNC qu’une erreur d’interruption progressive s’est produite.
Entrée
Entrée
2
Rouge
Blanc 7
26
Sortie
Sortie Pas prêt E (-)
Pas prêt C (+)
A indiqué à la CNC que le système plasma n’est pas prêt à amorcer l’arc. Entrée 2
Rouge
Vert 8
27
Sortie
Sortie Mouvement 2 E (-)
Mouvement 2 C (+)
Signale à la CNC qu’un transfert d’arc s’est produit et de commencer le
mouvement de la machine une fois que le délai de perçage de la CNC s’est
écoulé.
Entrée
Entrée
2 & 3
Rouge
Bleu 9
28
Sortie
Sortie Mouvement 3 E (-)
Mouvement 3 C (+)
Signale à la CNC qu’un transfert d’arc s’est produit et de commencer le
mouvement de la machine une fois que le délai de perçage de la CNC s’est
écoulé.
Entrée
Entrée
2 & 3
Rouge
Jaune 10
29 Sortie
Sortie Mouvement 4 E (-)
Mouvement 4 C (+)
Signale à la CNC qu’un transfert d’arc s’est produit et de commencer le
mouvement de la machine une fois que le délai de perçage de la CNC s’est
écoulé.
Entrée
Entrée
2 & 3
Rouge
Brun 11
30 Aucun
Aucun Pas utilisé
Pas utilisé
Rouge
Orange 12
31 Entrée
Entrée Angle -
Angle +
La CNC signale au système plasma qu’un angle approche et de réduire le
courant de coupe (le courant de coupe peut être choisi par la CNC ou égale
par défaut à 50 % du courant de coupe)
Sortie
Sortie
1
Vert
Blanc 13
32 Entrée
Entrée Perçage -
Perçage + La CNC signale au système plasma de maintenir le prégaz de protection
jusqu’à ce que la CNC émette le signal.
Sortie 1
Vert
Bleu 14
33 Entrée
Entrée Maintien -
Maintien + Pas nécessaire sans THC Command. La THC Command nécessite le signal
de prégaz pendant l’IHS.
Sortie 1
Vert
Jaune 15
34 Entrée
Entrée Démarrage -
Démarrage +
La CNC amorce l’arc plasma.
Sortie
Sortie
1
Vert
Brun 16
35 Aucun
Aucun Pas utilisé
Pas utilisé
Vert
Orange 17
36 Aucun
Mise à la terre Pas utilisé
Terre
Blanc
Noir 18
37 Mise à la terre
CNC +24 V c.c. Terre
24 V c.c. disponible (200 milliampères maximum) Voir notes.
4
19 CNC + 24 V c.c. Non connectée
