INSTALLATION
3-22
HPR260 gaz auto
Mode d’emploi

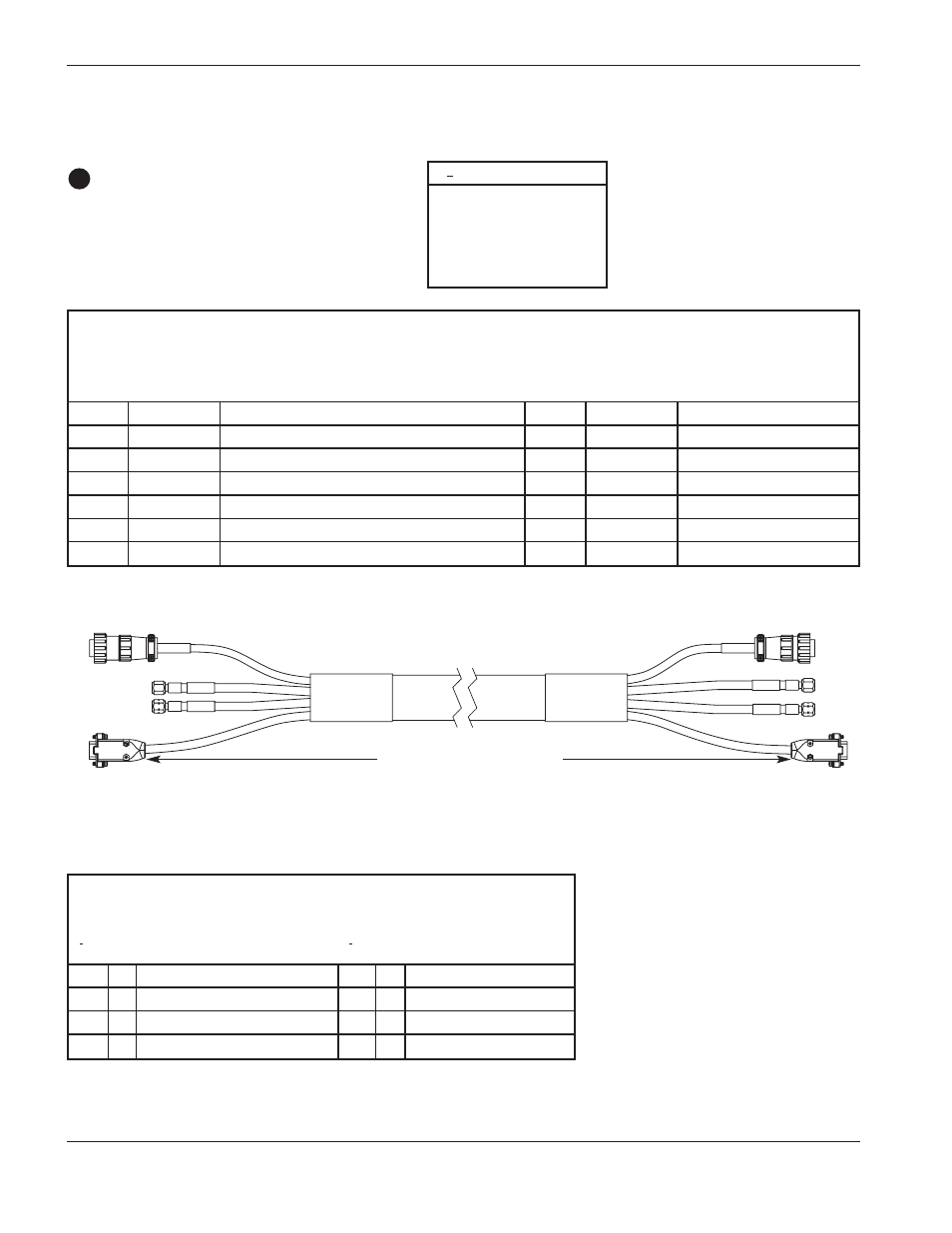

Câble et tuyau de gaz
7
Console de sélection aux connexions de la console de dosage
N
o
pièce Longueur
128992
3 m
128993
4,5 m
128952
7,5 m
128994
10 m
128930
15 m
128995
20 m
Extrémité femelle à la console de dosage
Extrémité mâle à la console de sélection
Liste des signaux du câble d’alimentation – connecteurs à 9 contacts
Extrémité console de dosage
Extrémité console de sélection
Numéro
Numéro
du contact Entrée/sortie
Description
du contact Entrée/sortie
Fonction
1
Entrée
Alimentation 120 V c.a.
1
Sortie
Entrée c.a., retour
2
Entrée
Alimentation 120 V c.a.
2
Sortie
Entrée c.a., sous tension
3
Entrée
Masse
3
Sortie
Masse
6
Pas connecté
6
7
Pas connecté
7
4
Pas connecté
4
5
Pas connecté
5
Liste des signaux du câble de communication – connecteurs SUB-D 9 contacts
Extrémité console de dosage
Extrémité console de sélection
N
o
du
N
o
du
contact
E/S
Description
contact
E/S
Fonction
9
E
Pas connecté
9
S
Pas connecté
3
E
Terre CAN
3
S
Terre
7
E/S
CAN H
7
E/S
Communication CAN
2
E/S
CAN L
2
E/S
Communication CAN
E/S = Entrée/sortie
Connecteur SUB-D femelle type
