5
INSTALLATION
3-28 HPR260 gaz auto Mode d’emploi

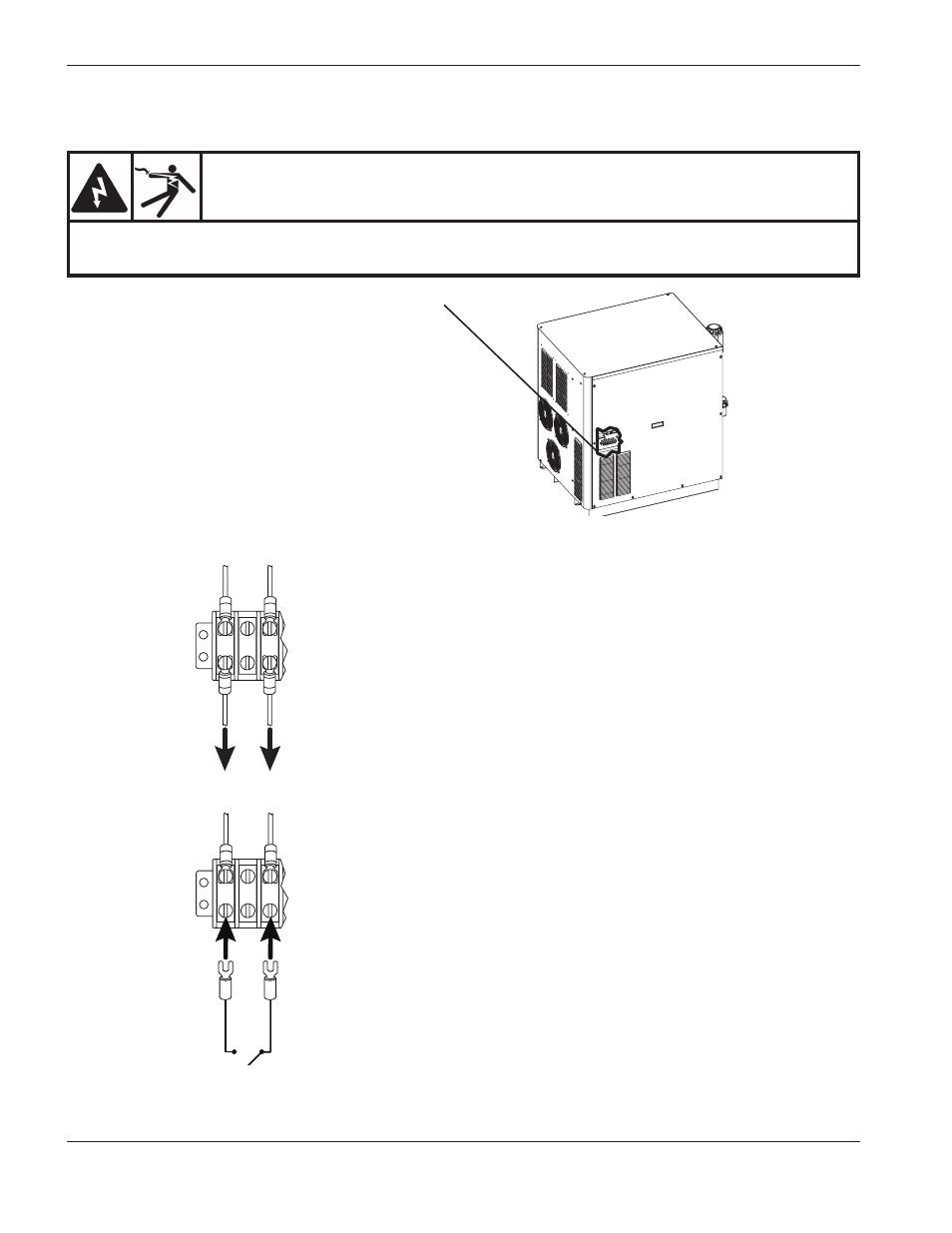

1. Repérer le bornier 2 (TB2) dans la source de courant.
2. Détacher les fils 1 et 3 comme on l’indique. Ces fils n’ont pas besoin d’être reconnectés.
3. Connecter l’interrupteur aux bornes 1 et 3 comme on l’indique.
Emplacement de TB2
1 2 3
1 3
TB2
1 3
1 2 3 TB2
1 3
Note : Utiliser un interrupteur, un relais ou un relais à semi-conducteurs compatible avec 24 V c.a. à 100 mA.
On doit disposer d’un interrupteur à contact maintenu et pas d’un interrupteur à contact momentané.
Interrupteur à distance marche-arrêt (fourni par le client)
DANGER
DANGER D’ÉLECTROCUTION
Déconnecter l’alimentation électrique avant d’effectuer des travaux d’entretien.
Voir la section Sécurité de ce manuel où l’on donne davantage de mesures de sécurité.
