EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 89
Installation
Connecteur pour alimentation auxiliaire 24 V c.c.
Connecteur pour alimentation auxiliaire 24 V c.c.
Le câble pour le câble d’alimentation auxiliaire 24 V doit être monté pour répondre aux besoins du système. Utiliser les
renseignements ci-dessous pour commander le connecteur pour ce câble, puis ajouter le câble et le blindage de câble.

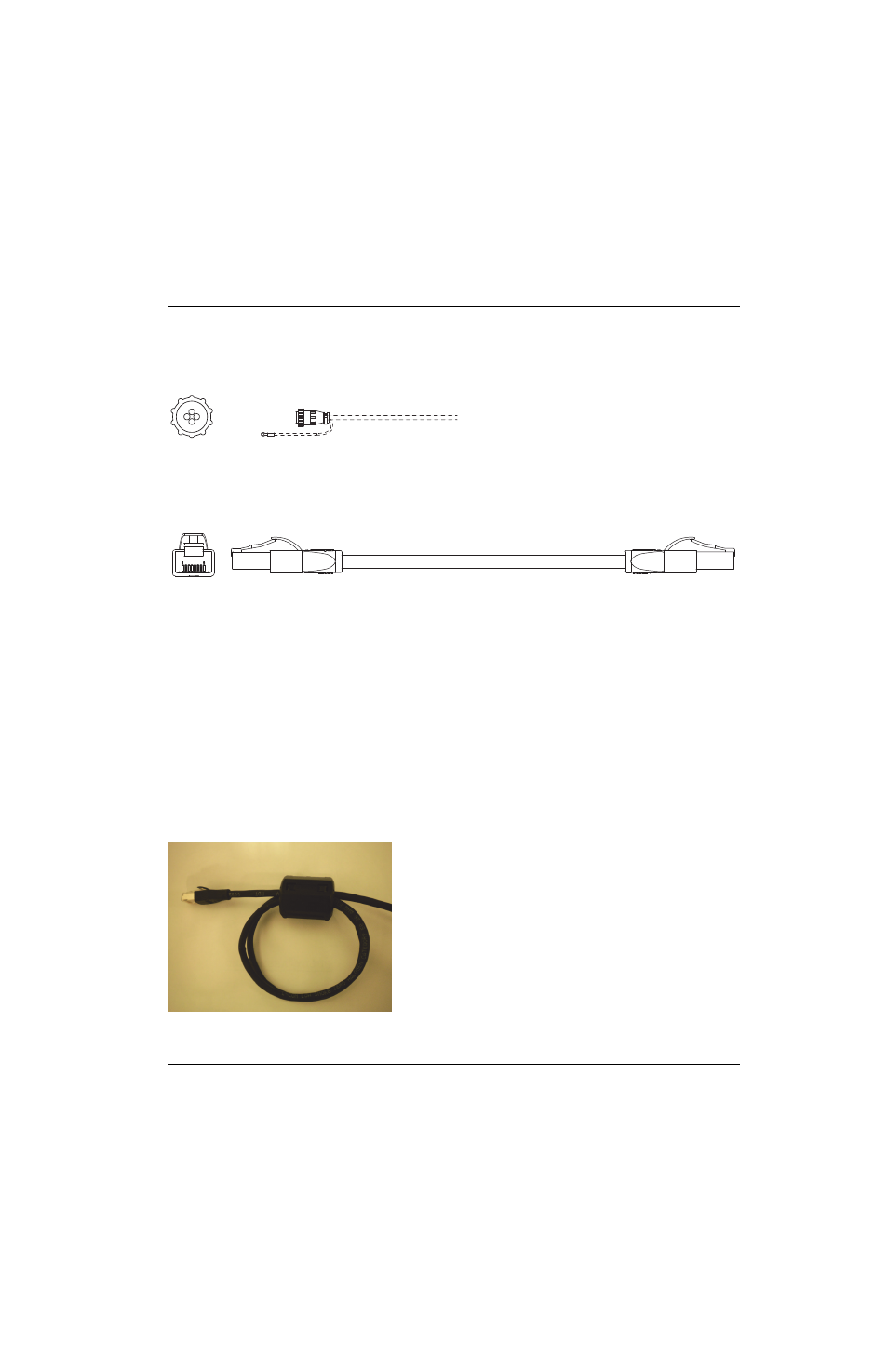

Figure 51 Connecteur et câble pour alimentation auxiliaire 24 V c.c.
Câble Hypernet et LAN
Figure 52 Câble Hypernet et LAN
Utiliser les renseignements ci-dessous pour commander le câble Hypernet et LAN.
Note : Dans certains cas, les bruits causés par les interférences EMI peuvent interférer avec la communication
LAN. Si cela se produit, installer le filtre EMI en ferrite sur le câble LAN afin de supprimer les perturbations
électromagnétiques de mode différentiel et commun. Utiliser l’un des filtres suivants :
• Hypertherm 209195
• Fair-Rite 0431164181
Figure 53 Filtre en ferrite monté sur un câble Hypernet ou LAN
Nº de référence Description
428047 Connecteur de câble pour alimentation auxiliaire 24 V c.c.
Nº de référence Longueur
223343 3,05 m
223344 6,08 m
223345 7,62 m
223346 10,66 m
123968 10,97 m
123897 15,25 m
Connecteur
(428047)
Le câble et le blindage de câble sont fournis et terminés par le client.
1
4
2 3
