EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 99
Entretien et diagnostics
Tests de diagnostic
Tests de diagnostic
Note : Un kit de test (428057) est nécessaire pour exécuter les tests de diagnostic ci-dessous.
Tests de l’interface machine
Si vous utilisez une EDGE Pro Ti CNC, vous pouvez exécuter les tests de diagnostic avec les connecteurs suivants et
le logiciel Phoenix pour tester les ports d’interface sur la CNC :
• LAN et Hypernet
• Interface série pour RS-422 seulement
• USB
• Arrêt d’urgence ( Bleu, pour les contacts en mode sec; jaune, pour les contacts en mode alimenté )
• E/S (Vert et rouge, pour les contacts en mode sec; orange et blanc pour les contacts en mode alimenté)
• Interface plasma et lève-torche
Pour commencer un test d’interface :
1. À partir de l’écran principal, sélectionner Configurations > Diagnostics > Interface machine.
2. Saisir le mot de passe de la machine.
3. À l’écran de l’interface machine, sélectionner sur l’image de la CNC le connecteur à tester.
4. Suivre les instructions des sections ci-dessous et celles qui s’affichent sur les écrans de tests.

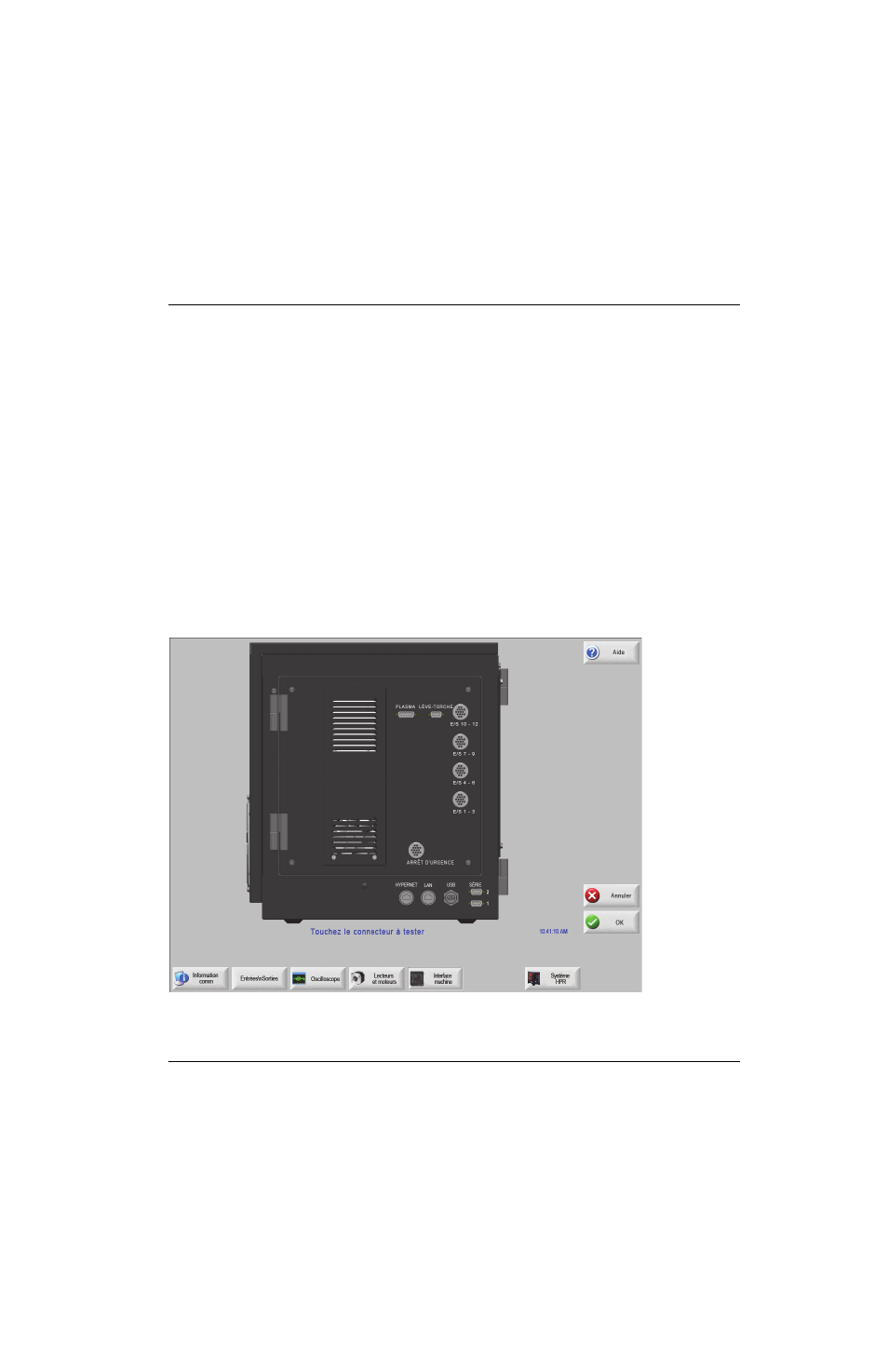

Figure 54 Écran de test de l’interface machine
