54 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Connexion de l’arrêt d’urgence
Exemple de circuit d’arrêt d’urgence
La Figure 20 présente un exemple d’arrêt d’urgence qu’un fabricant de tables pourrait mettre en œuvre. Le CPC de ce
circuit est connecté au connecteur d’arrêt d’urgence situé à l’arrière du boîtier de la CNC, ainsi qu’au circuit de sécurité
intégré se trouvant à l’intérieur de la EDGE Pro Ti CNC, illustré à la Figure 21.
L’arrêt d’urgence dans la Figure 20 fonctionne avec les composants d’Hypertherm; un interrupteur d’arrêt d’urgence
(428025), un relais de sécurité (003239) et un commutateur de remise à zéro (428026). Il est connecté au circuit de
sécurité à l’intérieur de la CNC à l’aide du câble d’arrêt d’urgence d’EDGE Pro Ti. Un modèle différent est nécessaire
pour d’autres composants.

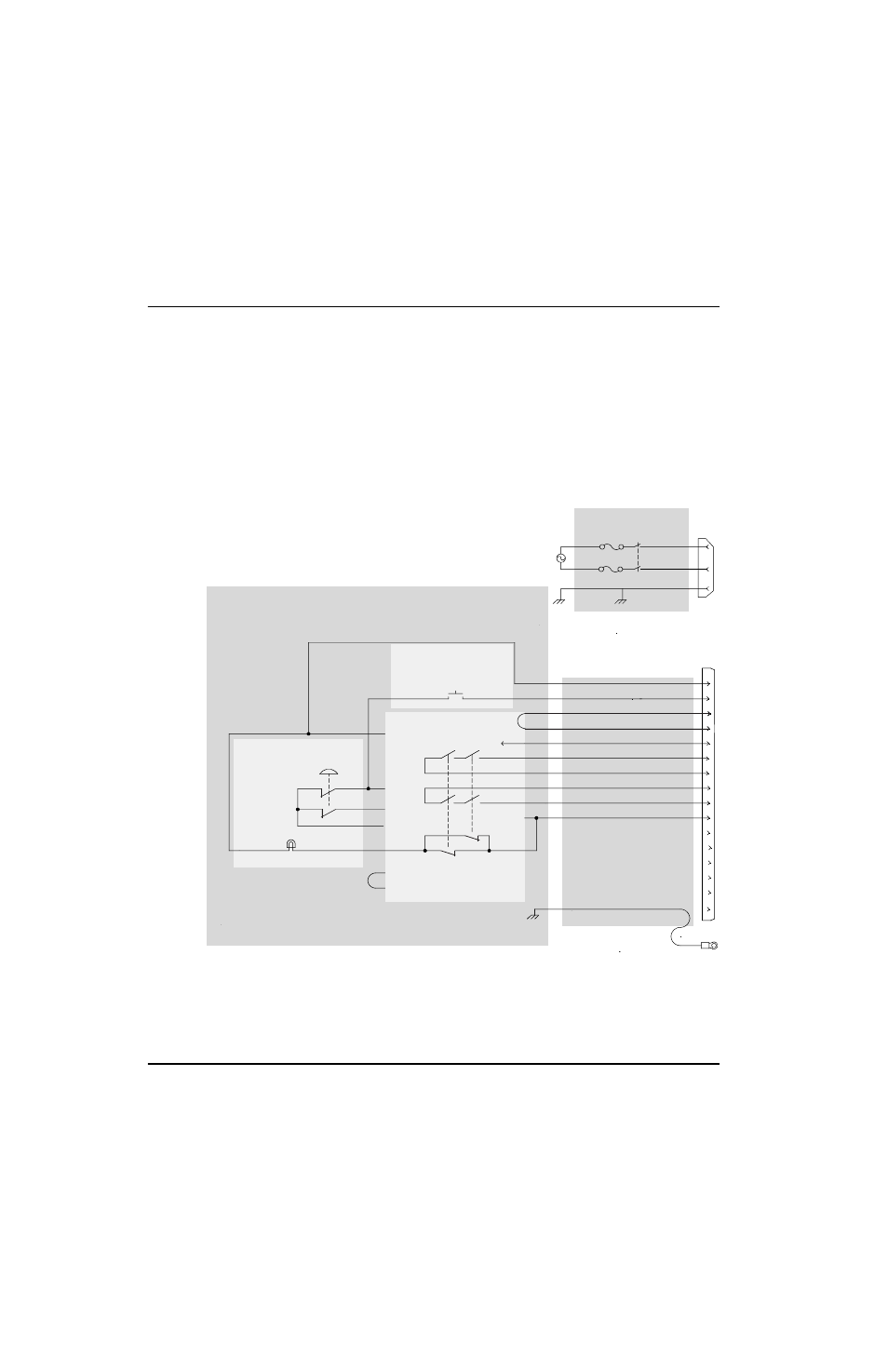

Figure 20 Exemple de circuit d’arrêt d’urgence
Boîtier d’arrêt d’urgence
(Fourni par le fabricant de la table)
Relais
de sécurité
Interrupteur de
remise à zéro
Sectionneur c.a.
à fusible
c.a.
Sectionneur
Connecter la languette à la vis de mise à la
terre située sur le panneau arrière de la CNC
Marron
Cavalier
Vert
Bleu
Rouge
Violet
Noir
Orange
Blanc
Interrupteur d’arrêt
Normalement
fermé
Normalement ouvert
Remise à zéro S34
24
23
13
14
A2
41
3 4
A1
S12
S52
S21
S22
S11
Cavalier
42
Câble d’arrêt d’urgence
(page 58)
Se connecte au CPC
de l’arrêt d’urgence
(consulter la Figure 21)
Voyant
X1 X2
2
2
1
1
1
2
3
7
6
5
4
10
9
8
12
11
15
14
13
Jaune
Gris
CPC
Blindage des câbles
