EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Entretien et diagnostics
Emplacements et renseignements sur les composants
Emplacements et renseignements sur les composants
Les pages suivantes donnent des précisions sur les composants principaux d’EDGE Pro Ti. Consulter
EDGE Pro Ti pour les kits de remplacements et les numéros de référence correspondants.
Note : Pour remplacer des pièces dans la EDGE Pro CNC, lire les instructions dans le
Bulletin de service sur le
terrain relativement aux pièces de rechange pour la EDGE Pro CNC (806440). De plus :
•
Appliquer les mesures de sécurité habituelles lors du remplacement de pièces dans la CNC :
•
Mettre la CNC hors tension avant d’ouvrir les panneaux du boîtier.
•
Appliquer les mesures de sécurité habituelles lors de la manipulation de cartes de circuits imprimés.
•
Les cartes de circuits imprimés doivent être rangées dans des contenants antistatiques.
•
L’utilisateur doit porter un bracelet antistatique lors de la manipulation des cartes de circuits imprimés.

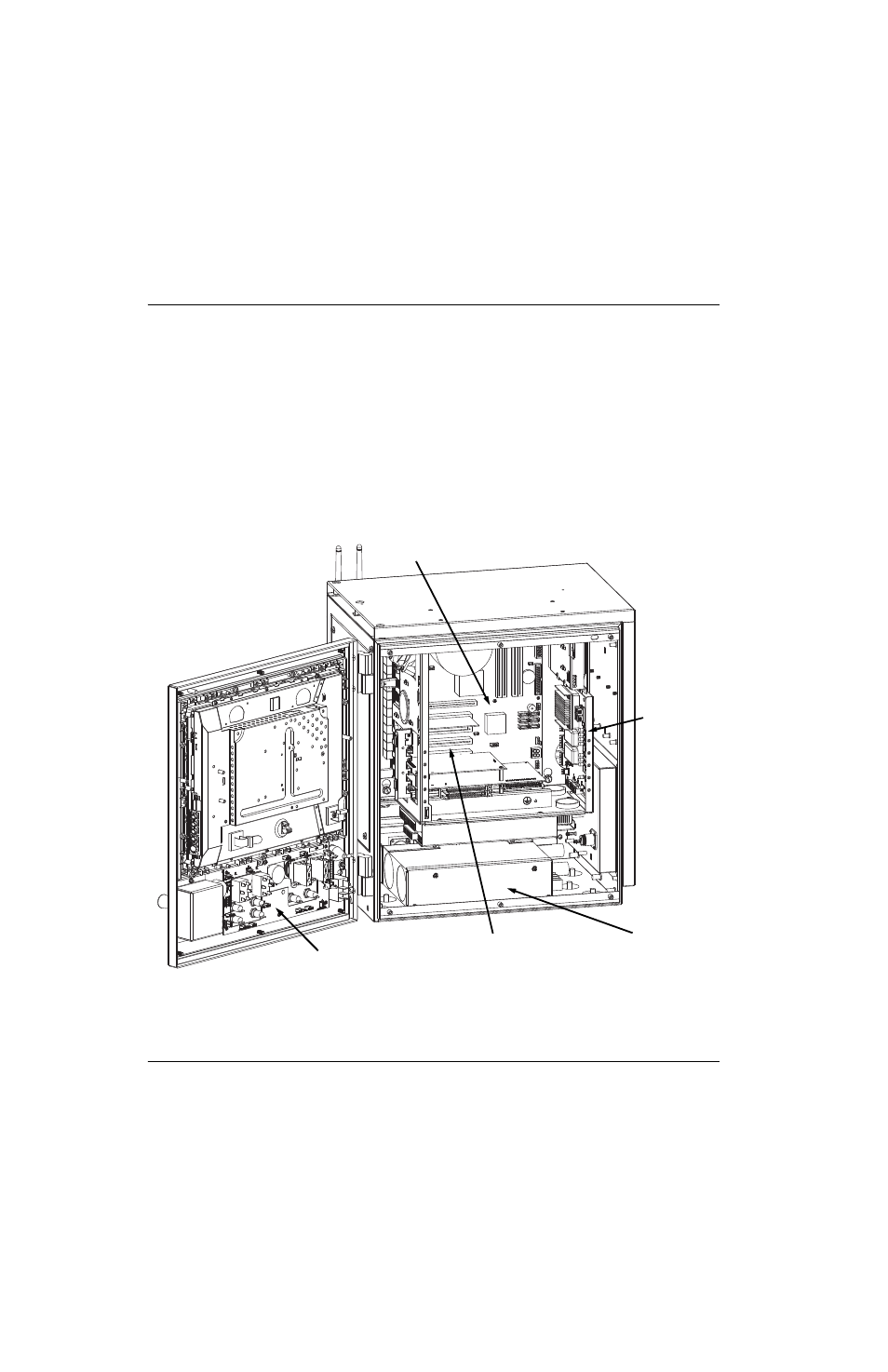

Figure 62 Vue interne avant de la EDGE Pro Ti CNC
Carte mère
Circuit imprimé de la console
opérateur
Fentes PCI (5)
Circuit imprimé
de distribution
d’alimentation
Source de courant
60 V c.c.
