142 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Entretien et diagnostics
Ensemble d’interface plasma (228256)
Ensemble d’interface plasma (228256)

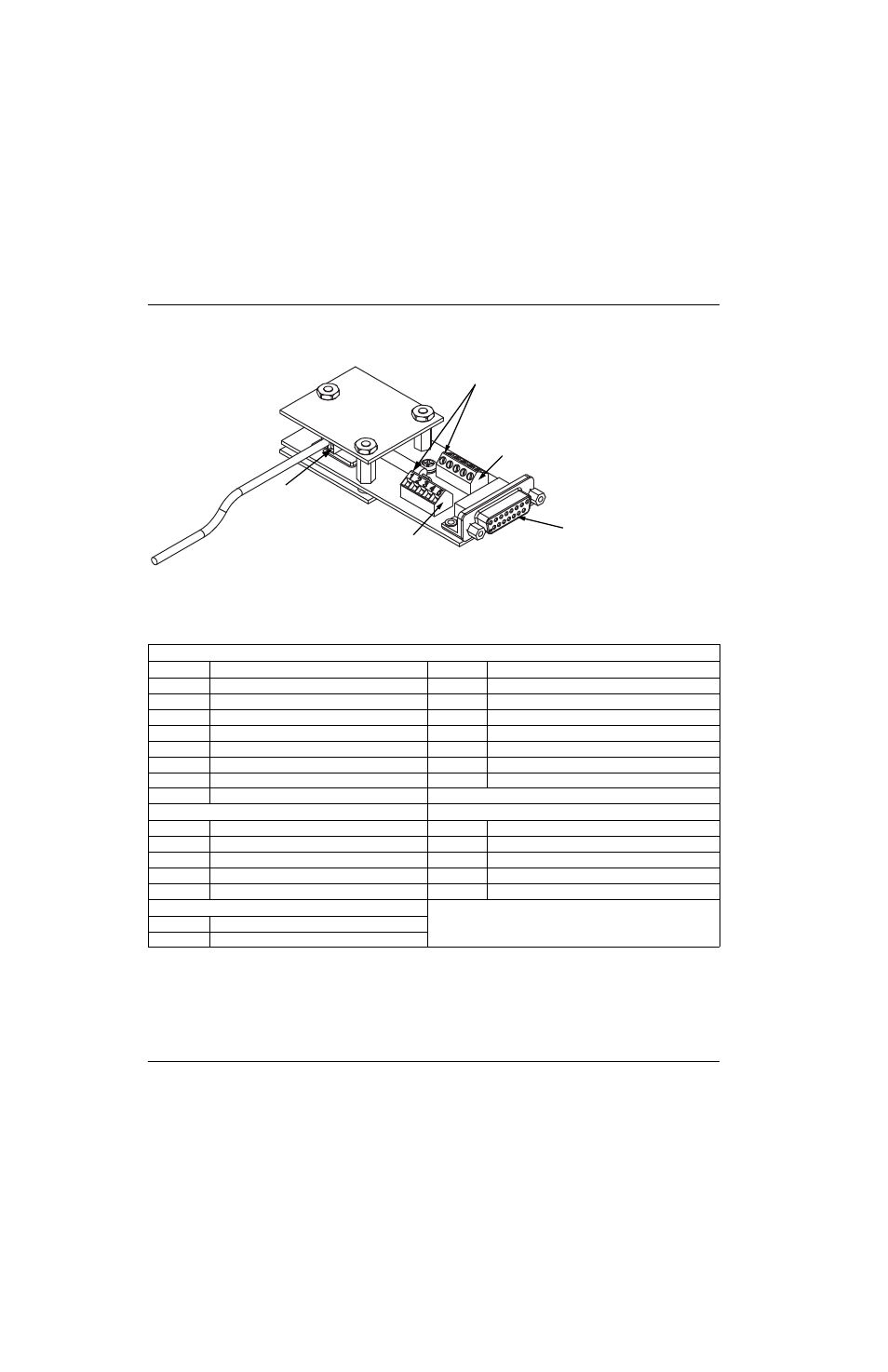

Figure 73 Circuit imprimé de l’interface plasma (141267)
Tableau 45 Brochage sur circuit imprimé d’interface plasma
P1 Connecteur de câble d’interface plasma
N° contact Signal N° contact Signal
1 + 12 V 9 + 12 V
2 Démarrage plasma + 10 Démarrage plasma –
3 Maintien de l’allumage + 11 Maintien de l’allumage –
4 Transfert + 12 Transfert –
5 Champ commun 13 Champ commun
6 Champ commun 14 Champ commun
7 Champ commun 15 Tension de l’arc
8 Terre
J1 Bornier pour source de courant d’E/S J3 Bornier pour source de courant d’E/S
1 Démarrage plasma + 1 Transfert +
2 Démarrage plasma – 2 Transfert –
3 + 12 V c.c. 3 Masse de sortie
4 Maintien de l’allumage + 4 Non connecté
5 Maintien de l’allumage – 5 Non connecté
J2 Bornier pour tension de l’arc
1 Tension de l’arc 250 V
2 Tension de l’arc 250 V
J2
Signaux de tension de l’arc
vers le système plasma
J1
J3
Borniers pour les signaux d’E/S entre la CNC et
le système plasma
P1
Connecteur D-sub à 15 contacts
pour le câble d’interface plasma
vers la CNC
