24 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Spécifications
Caractéristiques principales d’un système de coupe automatisé
Le schéma dans La Figure 2 illustre un système de coupe automatisé qui comprend une EDGE Pro Ti CNC avec
un amplificateur d’entraînement situé à l’intérieur de la CNC et non sur la table de coupe.

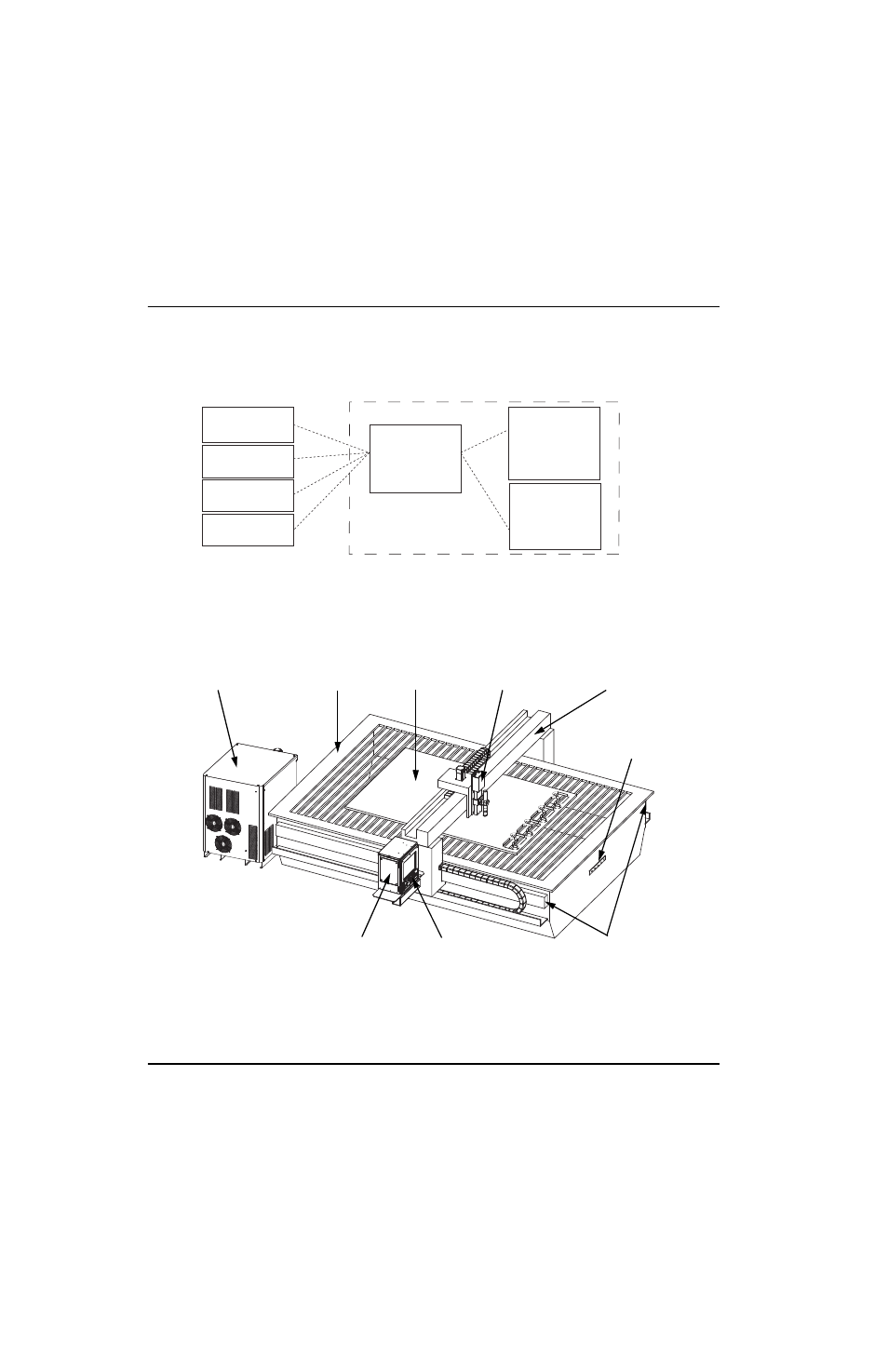

Figure 2 Système de coupe automatisé avec une EDGE Pro Ti CNC
La Figure 3 présente une table de coupe type avec une EDGE Pro Ti CNC et d’autres composants qui sont décrits dans
les sections suivantes.
Figure 3 Illustration d’une table de coupe
Console opérateur
Table de coupe
Système de
coupage oxygaz
EDGE Pro Ti
CNC
THC
Système plasma
Amplificateur
d’entraînement
Boîtier de
commande
Produits disponibles auprès
d’Hypertherm
Système plasma Table de coupe Pièce à couper Lève-torche
EDGE Pro Ti CNC Panneau de l’opérateur
Mise à la terre en étoile
Rails
Portique de découpe
