EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 69
Installation
Connexion d’E/S
Connexion d’E/S
Brancher les câbles d’E/S dans les connecteurs d’E/S situés à l’arrière de la CNC.

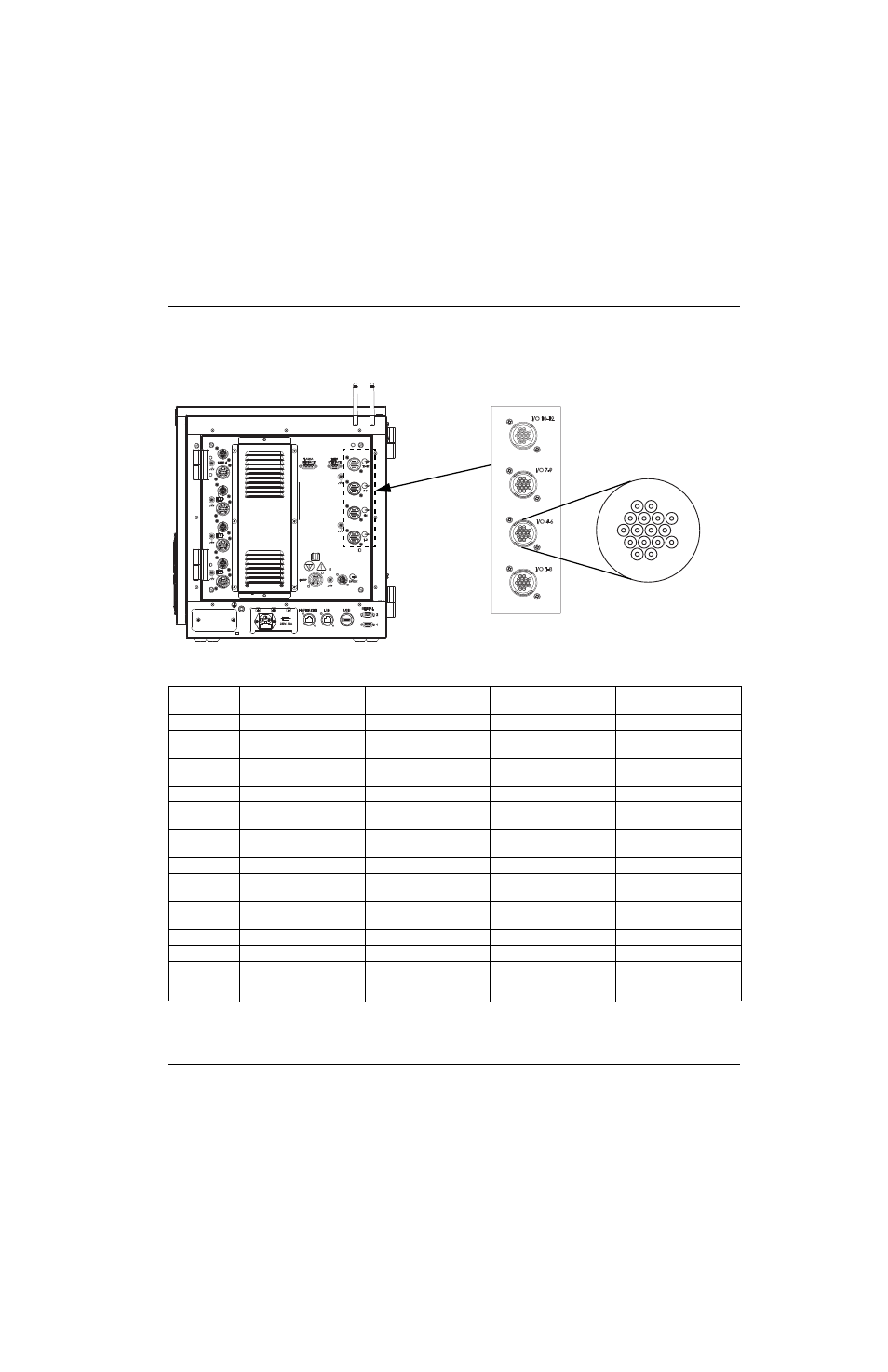

Figure 33 Interface E/S EDGE Pro Ti
Tableau 14 Brochage pour interface E/S
N° contact
Connecteur J9
E/S 1 – 3 Connecteur J10
E/S 4 – 6 Connecteur J11
E/S 7 – 9 Connecteur J12
E/S 10 – 12
1 Sortie 1 commune Sortie 4 commune Sortie 7 commune Sortie 10 commune
2 Sortie 1 normalement
fermée Sortie 4 normalement
fermée Sortie 7 normalement
fermée Sortie 10 normalement
fermée
3 Sortie 1 normalement
ouverte Sortie 4 normalement
ouverte Sortie 7 normalement
ouverte Sortie 10 normalement
ouverte
4 Sortie 2 commune Sortie 5 commune Sortie 8 commune Sortie 11 commune
5 Sortie 2 normalement
fermée Sortie 5 normalement
fermée Sortie 8 normalement
fermée Sortie 11 normalement
fermée
6 Sortie 2 normalement
ouverte Sortie 5 normalement
ouverte Sortie 8 normalement
ouverte Sortie 11 normalement
ouverte
7 Sortie 3 commune Sortie 6 commune Sortie 9 commune Sortie 12 commune
8 Sortie 3 normalement
fermée Sortie 6 normalement
fermée Sortie 9 normalement
fermée Sortie 12 normalement
fermée
9 Sortie 3 normalement
ouverte Sortie 6 normalement
ouverte Sortie 9 normalement
ouverte Sortie 12 normalement
ouverte
10 Entrée 1 Entrée 4 Entrée 7 Entrée 10
11 Entrée 1 commune Entrée 4 commune Entrée 7 commune Entrée 10 commune
12 Entrée 2 Entrée 5 Entrée 8 Entrée 11 (partagée avec
l’entrée de fin de course
supérieure du lève-torche)
1 2
3 6
7 10
11 14
15 16
