Installation
Connexion d’E/S
Câble d’E/S

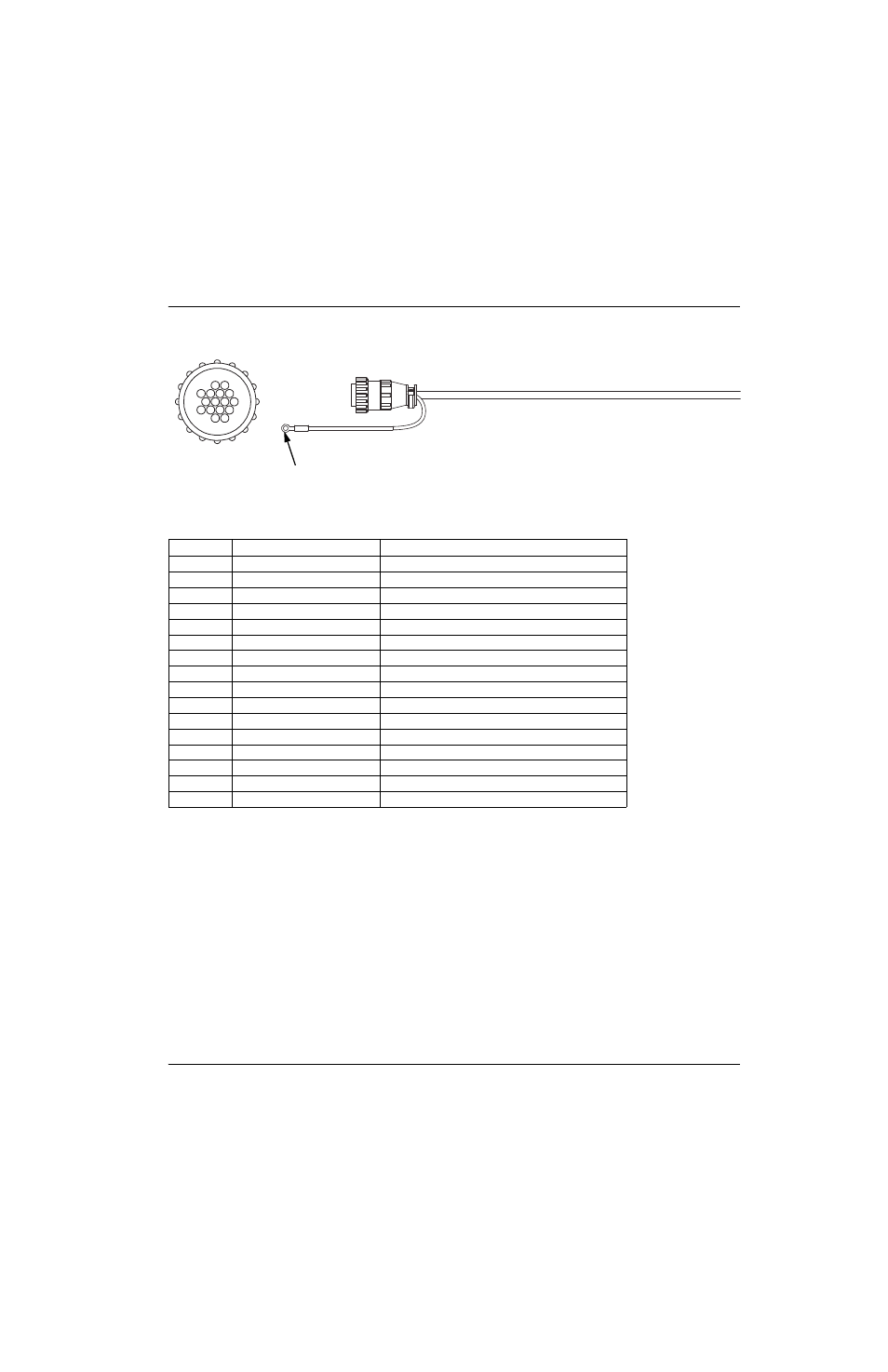

Figure 34 Câble d’E/S
Tableau 15 Brochage pour câble d’E/S
Utiliser les renseignements suivants pour commander des câbles E/S.
Pour fabriquer un câble sur mesure, commander le kit de connecteurs (228126).
N° contact Couleur du fil Signal
1 Noir Sortie 1 commune
2 Blanc Sortie 1 normalement fermée
3 Rouge Sortie 1 normalement ouverte
4 Vert Sortie 2 commune
5 Orange Sortie 2 normalement fermée
6 Bleu Sortie 2 normalement ouverte
7 Blanc/noir Sortie 3 commune
8 Rouge/noir Sortie 3 normalement fermée
9 Vert/noir Sortie 3 normalement ouverte
10 Orange/noir Entrée 1
11 Bleu/noir Entrée 1 commune
12 Noir/blanc Entrée 2
13 Rouge/blanc Entrée 2 commune
14 Vert/blanc Entrée 3
15 Bleu/blanc Entrée 3 commune
16 Non connecté
Nº de référence Longueur
223349 3,05 m
223350 6,08 m
223351 10,66 m
223352 7,62 m
223353 15,25 m
Fixer au connecteur de mise à la terre E/S
Diamètre = 7,213 mm
Rayon de courbure = 150 mm
1
16
