136 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Entretien et diagnostics
Circuit imprimé c.c. du servo à 4 axes (141281)
Circuit imprimé c.c. du servo à 4 axes (141281)

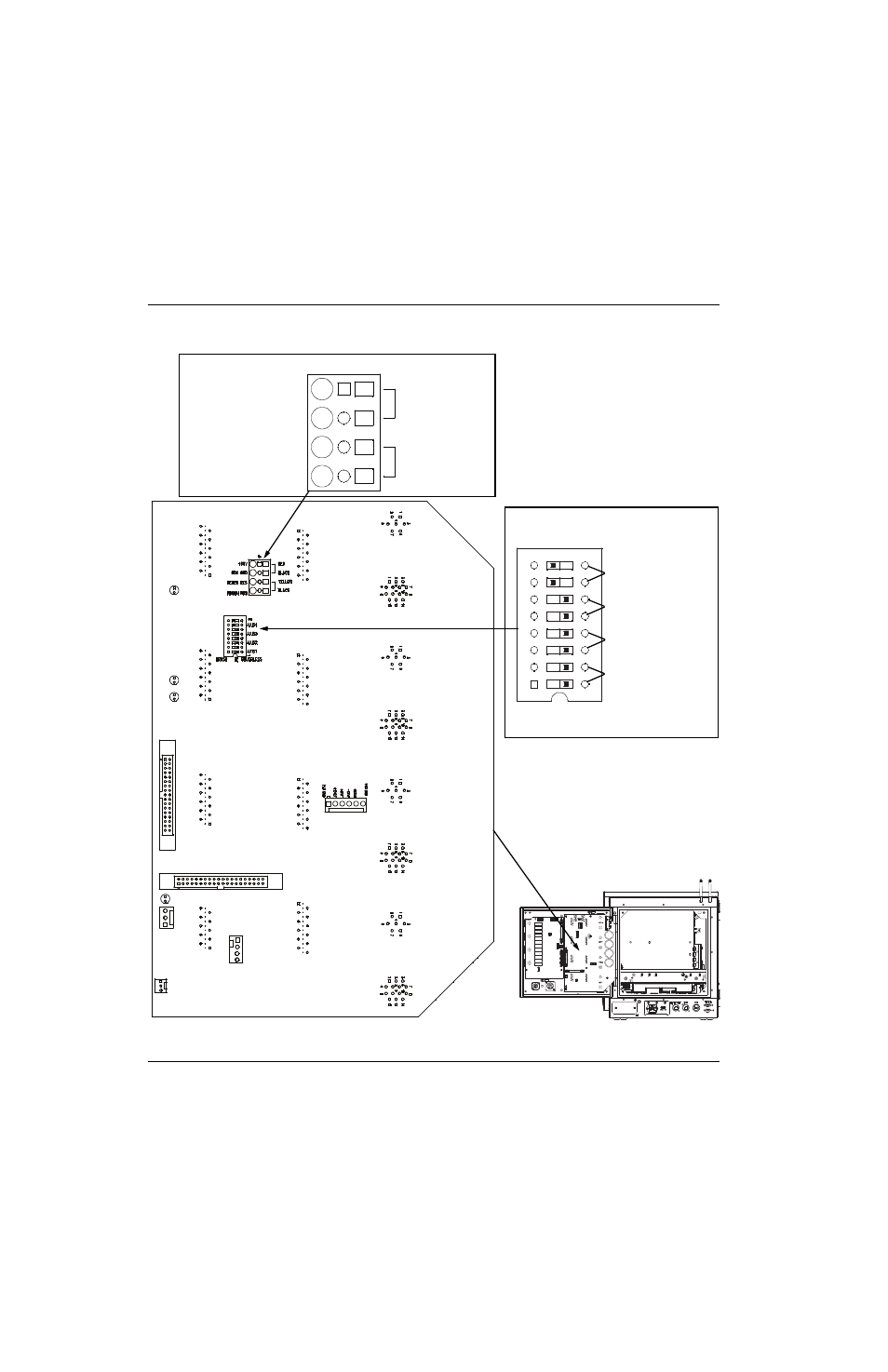

Figure 70 Circuit imprimé c.c. du servo à 4 axes
Axe 4 –
Connecteur du
moteur du
lève-torche
Axe 4 –
Connecteur de
l’encodeur du
lève-torche
Axe 3 –
Connecteur
du moteur
Axe 3 –
Connecteur
de l’encodeur
Axe 2 –
Connecteur
du moteur
Axe 2 –
Connecteur
de l’encodeur
Axe 1 –
Connecteur
du moteur
Axe 1 – Connecteur
de l’encodeur
J5 Vers circuit imprimé MCC
J2 Panneau de
distribution
J6 Vers circuit imprimé d’E/S
J8 Tension de champ
12 V pour ventilateur
externe
Réglages par défaut
du commutateur DIP
Axe 4 – Lève-torche
Axe 3
Axe 2
Axe 1
Balai Sans balais
1
8
Rouge
Noir
Jaune
Noir
+ 60 V c.c.
Mise à la terre 60 V
Résistance de régénération
Résistance de régénération
J3 Bornier
Sortie des freins
Axes 1, 2, 3 = contacts secs
Axe 4 – Lève-torche = 24 V c.c.
J7 Sortie
24 V
Champ
J4 Entrée 5 et
12 V c.c. propre
