EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 127
Entretien et diagnostics
Circuit imprimé de l’interface plasma (141267)
Tableau 27 Brochage pour J3
Circuit imprimé de l’interface plasma (141267)
Le circuit imprimé de l’interface plasma fait partie de l’ensemble de l’interface plasma (228256) décrit à la page 142.

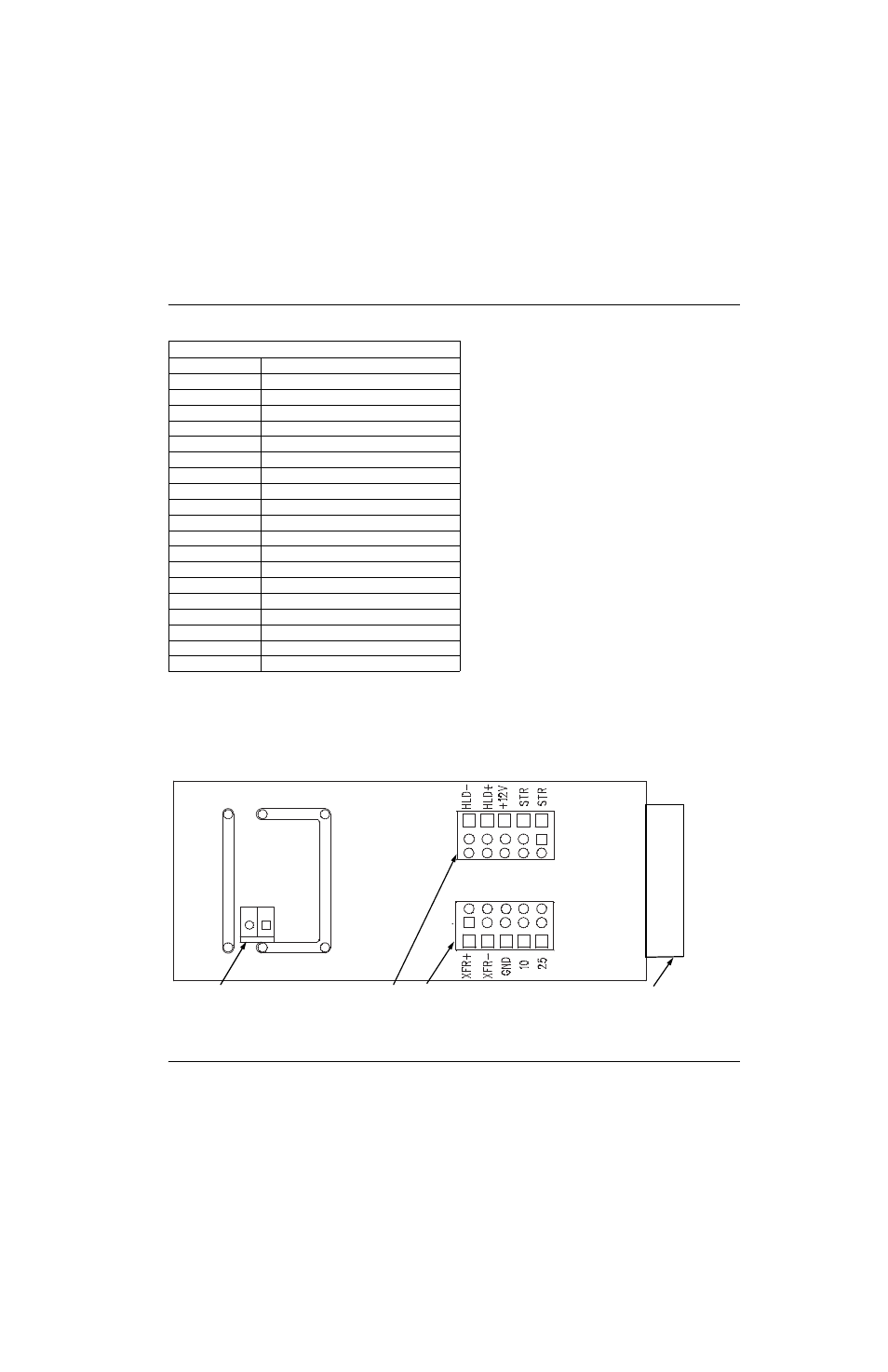

Figure 68 Circuit imprimé de l’interface plasma
J3 Vers COM3 et COM4 série
1 Terre
2 DR_A
3 /RXD_INA
4 TS_A
5 TXD_OUTA
6 TS_A
7 DR_A
8 Terre
9 Terre
10 Non connecté
11 Terre
12 DR_B
13 /RXD_INB
14 TS_B
15 TXD_OUTB
16 TS_B
17 DR_B
18 Terre
19 Terre
20 Non connecté
1 2 3 4 5
1 2 3 4 5
Ces contacts sont connectés et ils
reçoivent des signaux de tension de l’arc (–)
provenant du circuit imprimé de commande
du système plasma. Connecteur D-sub (P1) à
15 contacts pour le câble
d’interface plasma vers la CNC Les connecteurs J1 et J3 transmettent
des signaux d’E/S entre la CNC et le
circuit imprimé de commande du
système plasma.
J2
J3
J1
1 2
