EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 119
Entretien et diagnostics
Carte mère (141110)
Carte mère (141110)

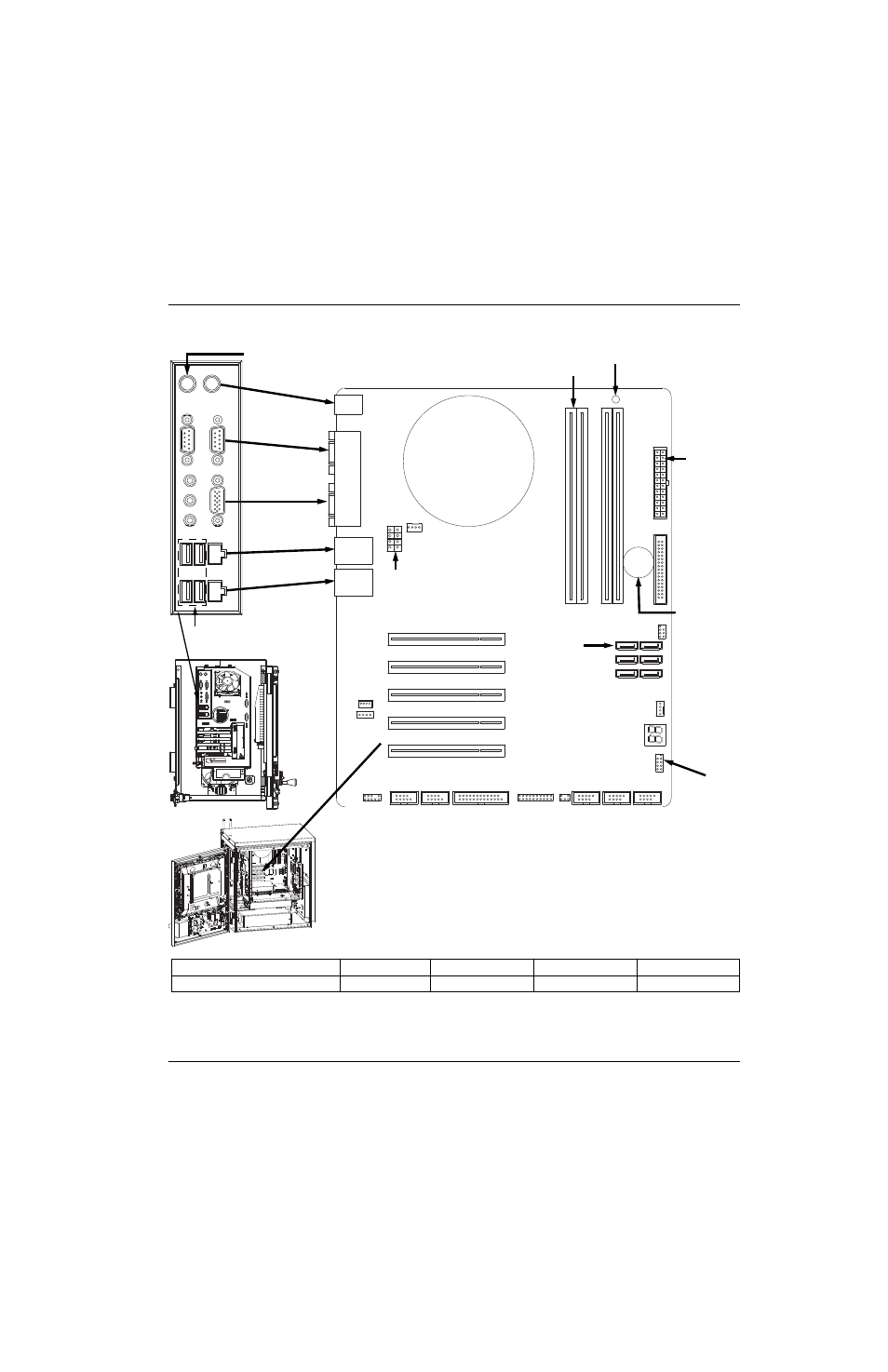

Figure 64 Carte mère
Fente PCI 2 Fente PCI 3 Fente PCI 4 Fente PCI 5
Circuits imprimés PCI EDGE Pro Ti Sans fil Aucun Utilitaire/isolation série MCC
PCI 3
PCI 4
PCI 5
Pile PCI
Signaux
Marche/Arrêt
carte mère
Affichage POST
(l’état prêt est égal à 00)
Connecteur
SATA pour
disque dur
Pile pour la
mémoire
CMOS
Connecteur d’alimentation
ATX 12 V
Connecteur du ventilateur du
châssis
Unité centrale
DIMM 1 – RAM 1 Go
Connecteur
d’alimentati
on ATX
Clavier PS/2
Souris PS/2
Ports série
Port VGA
Port LAN
Port Hypernet
Ports USB
PCI 2
PCI 1
DEL de mise sous tension
