Cybex FT-360S Functional Trainer Owner’s Manual
Assemblage
Page 6-12
9. Pose des autocollants de plaques de poids (reportez-vous aux étapes 9A à 9E et à la fi gure 11).
Repérez l’autocollant du numéro de pile de poids.
A.
REMARQUE : Vous n’aurez pas à utiliser les
25 autocollants de numéro.
Enlevez avec précaution la pellicule protectrice de l’autocollant. Alignez les trous de l’autocollant avec les
B.
trous correspondants de la pile de poids. REMARQUE : Pour le moment, ne laissez pas l’adhésif entrer
en contact avec la pile de poids.
Insérez une tige guide dans chaque trou du gabarit.
C.
REMARQUE : N’importe quel objet pouvant passer
par le trou de la pile de poids, par exemple une goupille sélectrice de pile de poids, peut servir de tige guide.
Alignez soigneusement l’autocollant et apposez-le
D.
sur les plaques de poids en frottant la surface.
Enlevez avec précaution la face de sorte que les
E.
numéros adhèrent aux plaques de poids.
Saisissez le ressort à cet endroit
Étirez le ressort vers le bas et faites
glisser le crochet sur le connecteur
de l’extrémité du câble
REMARQUE : Les crochets peuvent être
orientés dans l’un ou l’autre sens (vers
l’autre ressort ou dans l’autre sens).

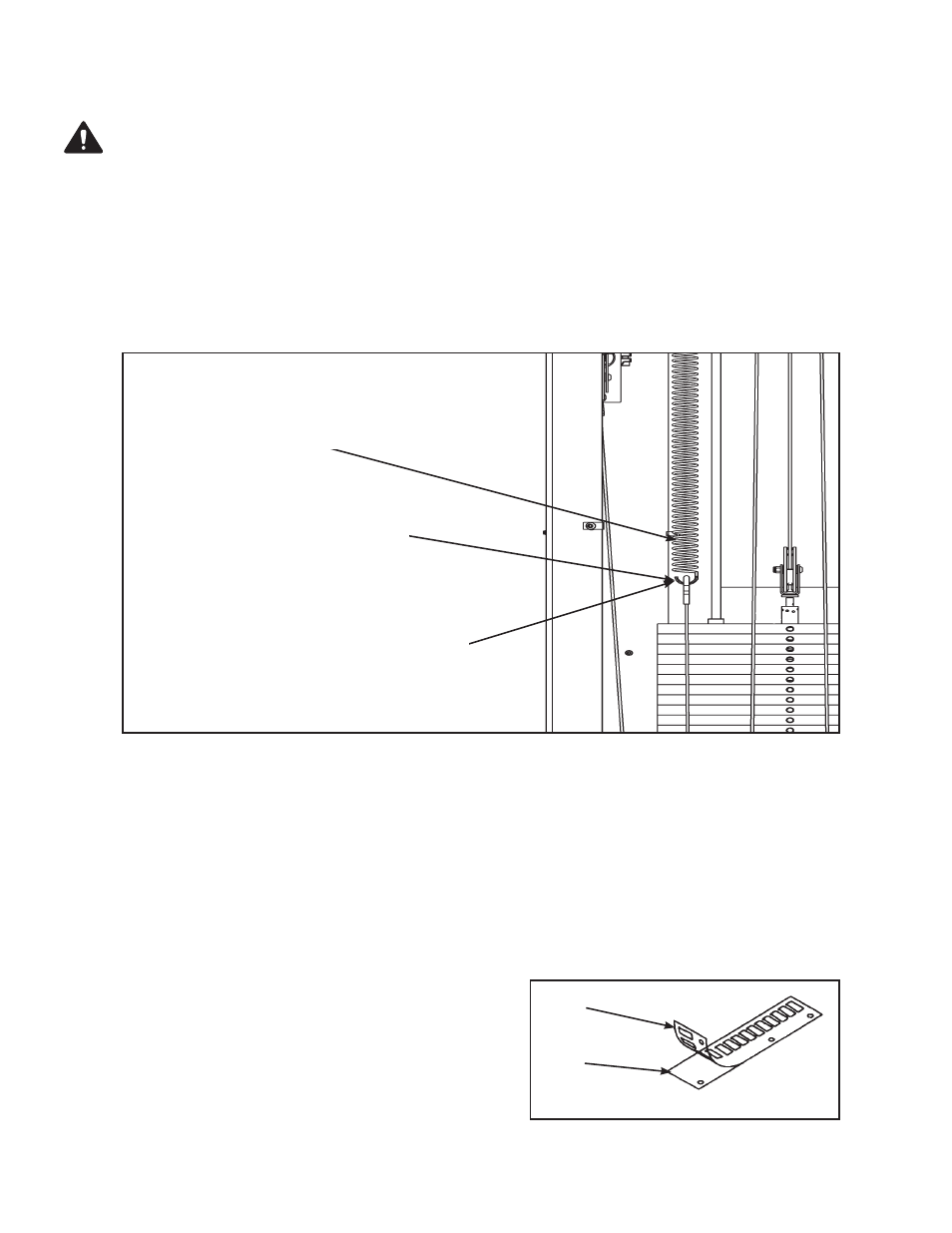

Figure 10
Figure 11
Pellicule protectrice
Verso
Répétez les étapes 7A à 7D pour connecter l’extrémité supérieure de l’autre ressort.
E.
AVERTISSEMENT : Faites preuve d’une extrême prudence lorsque vous installez les ressorts.
La non-observation de cette recommandation pourrait entraîner des blessures.
8. Reconnectez l’extrémité inférieure de chaque ressort (reportez-vous aux étapes 8A à 8D et à la fi gure 10).
Saisissez fermement l’extrémité inférieure du ressort.
A.
Étirez le ressort vers le bas avec une main.
B.
De l’autre main, raccordez le connecteur de l’extrémité du câble au ressort (crochet).
C.
Répétez les étapes 8A à 8C pour connecter l’extrémité inférieure de l’autre ressort.
D.
