Cybex FT-360S Functional Trainer Owner’s Manual
Assemblage
Page 6-5

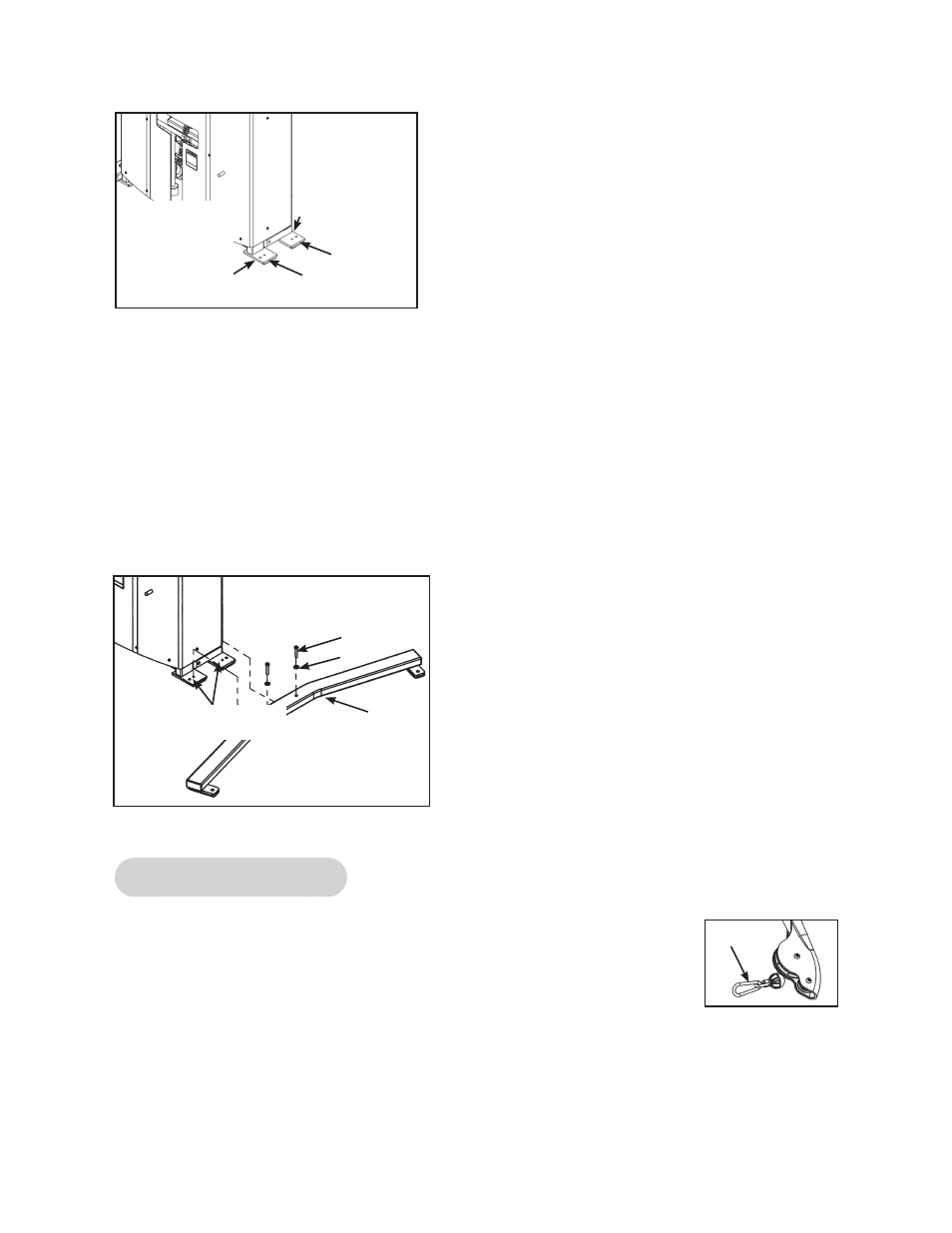

Pose des mousquetons
1. Pose des mousquetons (reportez-vous aux étapes 1A et 1B et à la fi gure 1).
Faites pivoter les bras à la hauteur de l’assemblage. A.
Repérez les deux mousquetons (n° 61). B.
Attachez chaque mousqueton (n° 61) au câble, sur chaque bras à câble. C.
Reportez-vous à la fi gure 1.
61
Figure 1
Figure 3
98
98
4. Installation des stabilisateurs (reportez-vous aux étapes 4A à 4D et à la fi gure 4).
Repérez quatre vis de blocage à tête ronde 0,375-16 x 2 (noires n° 80), quatre rondelles noires A.
0,3125 (n° 81) et deux stabilisateurs (n° 103).
Alignez l’un des stabilisateurs sur les trous du châssis. Reportez-vous à la fi gure 4. B.
Fixez le stabilisateur à l’aide de deux vis de blocage à tête ronde 0,375-16 x 2 (noires n° 80) C.
et de deux rondelles noires 0,3125 (n° 81), tel qu’illustré à la fi gure 4.
Répétez les étapes 4B à 4C pour l’installation de l’autre stabilisateur. D.
Figure 4
80
81
103
Inclinez
l’appareil
vers l’avant et
installez le talon
de surélévation
de chaque côté.
Inclinez
l’appareil vers
l’arrière et
installez le talon
de surélévation
de chaque côté.
REMARQUE : Utilisez
les trous intérieurs
