Assemblage
Page 6-9
AVERTISSEMENT : Faites preuve d’une extrême prudence lorsque vous installez la pile de poids. La
non-observation de cette recommandation peut entraîner des blessures.
REMARQUE : Deux personnes sont nécessaires pour exécuter cette procédure.
4. Retirez le capot supérieur.
À l’aide d’une clé Allen de 1/8 po, retirez les 4 vis qui maintiennent le capot supérieur. A.
Reportez-vous à la fi gure 5.
Mettez les vis et le capot supérieur de côté. B.
5. Installez la pile de poids (reportez-vous aux étapes 5A à 5N et aux fi gures 6A à 8).
À l’aide de pinces à anneau élastique externe, faites glisser l’anneau élastique inférieur (et la A.
rondelle ondulée) vers le bas à environ 2 po (5,08 cm) de la partie supérieure de la tige guide (pour
autoriser l’accès à l’anneau supérieur). Répétez cette étape pour l’autre tige guide. Reportez-vous à
la fi gure 6A.

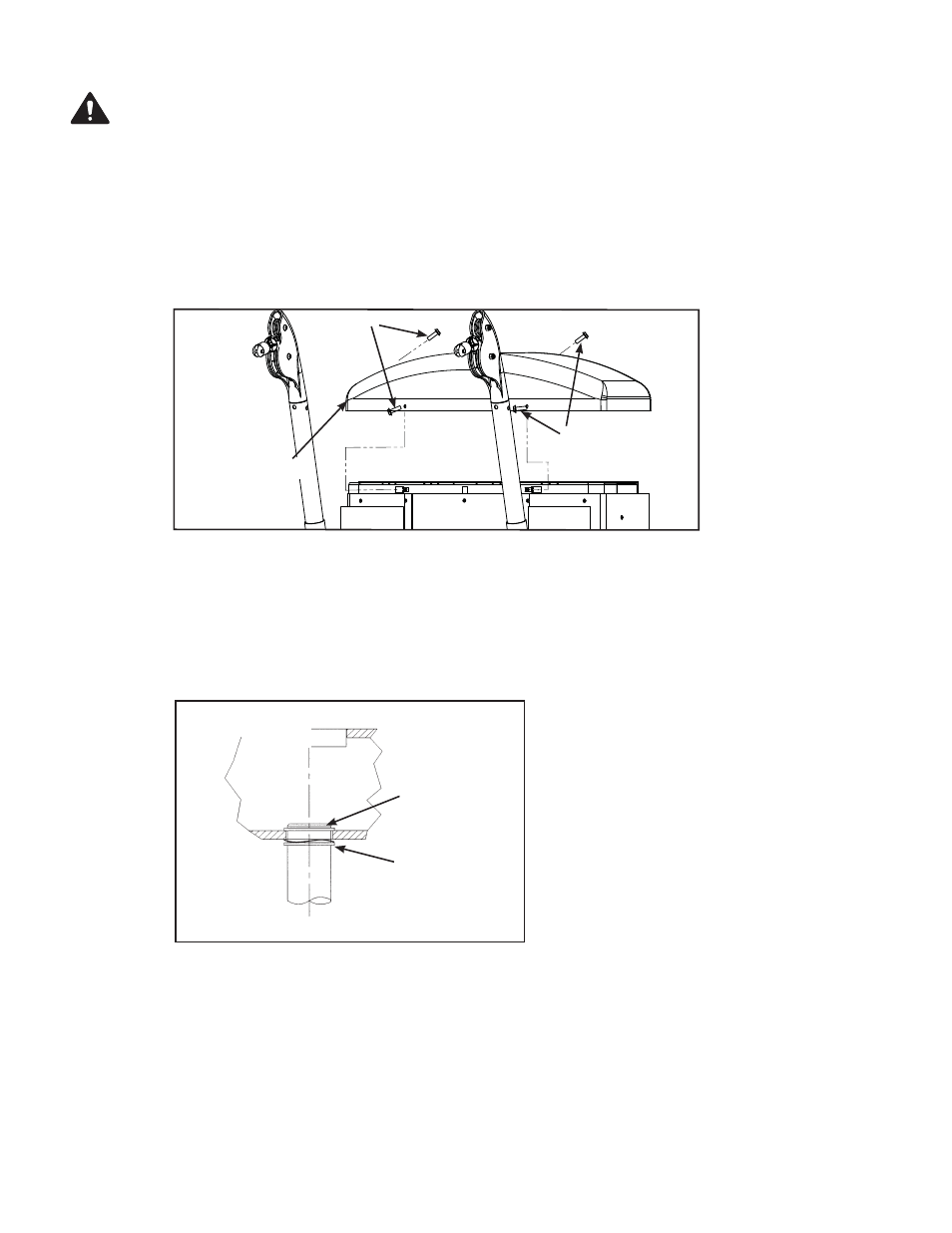

Figure 6A
Rondelle ondulée
et anneau
élastique
inférieur
Anneau
élastique
supérieur
Châssis
Vis
Capot supérieur
Vis
Figure 5
