Cybex FT-360S Functional Trainer Owner’s Manual
Assemblage
Page 6-11

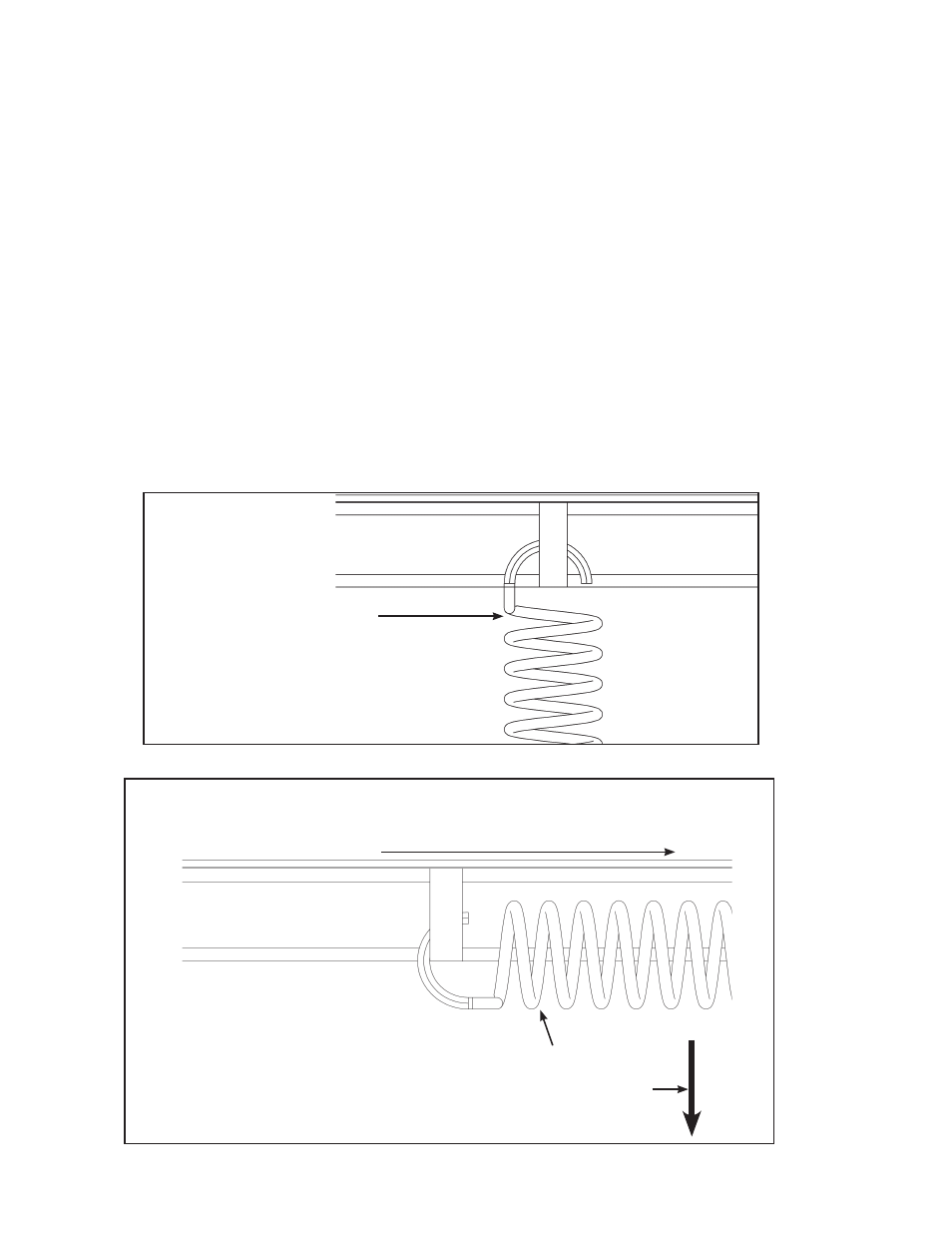

Figure 9
1. Inclinez (penchez) le ressort à 90 degrés
2. Faites glisser le ressort vers l’intérieur, vers le connecteur
REMARQUE : La section restante du
ressort (non illustrée) sera orientée vers le
bas, selon un angle de 90 degrés environ.
Saisissez le ressort à cet endroit
Figure 8
Serrez les deux vis de calage. À l’aide d’une clé dynamométrique, serrez au couple de 300 - 350 po/lb
O.
(34 à 40 N-m).
6. Réinstallez le capot supérieur.
Repérez le capot supérieur et les 4 vis retirés à l’étape 4A-B.
A.
Placez le capot supérieur en place sur le dessus du châssis.
B.
Serrez manuellement les vis en place.
C.
À l’aide d’une clé Allen de 1/8 po, retirez solidement les 2 vis de calage.
D.
7.
Connectez l’extrémité supérieure de chaque ressort (reportez-vous aux étapes 7A - D,
fi gures 8 et 9.)
Repérez le ressort déposé aux étapes 2A-2D.
A.
Saisissez fermement l’extrémité supérieure du ressort.
B.
Étirez le ressort vers le haut avec une main.
C.
De l’autre main, connectez le connecteur au ressort (crochet).
D.
