SMART FADE™ Chapitre 9 : UTILISATION DU LOGICIEL
PAGE 65
9-1. RACCORDEMENT (suite)

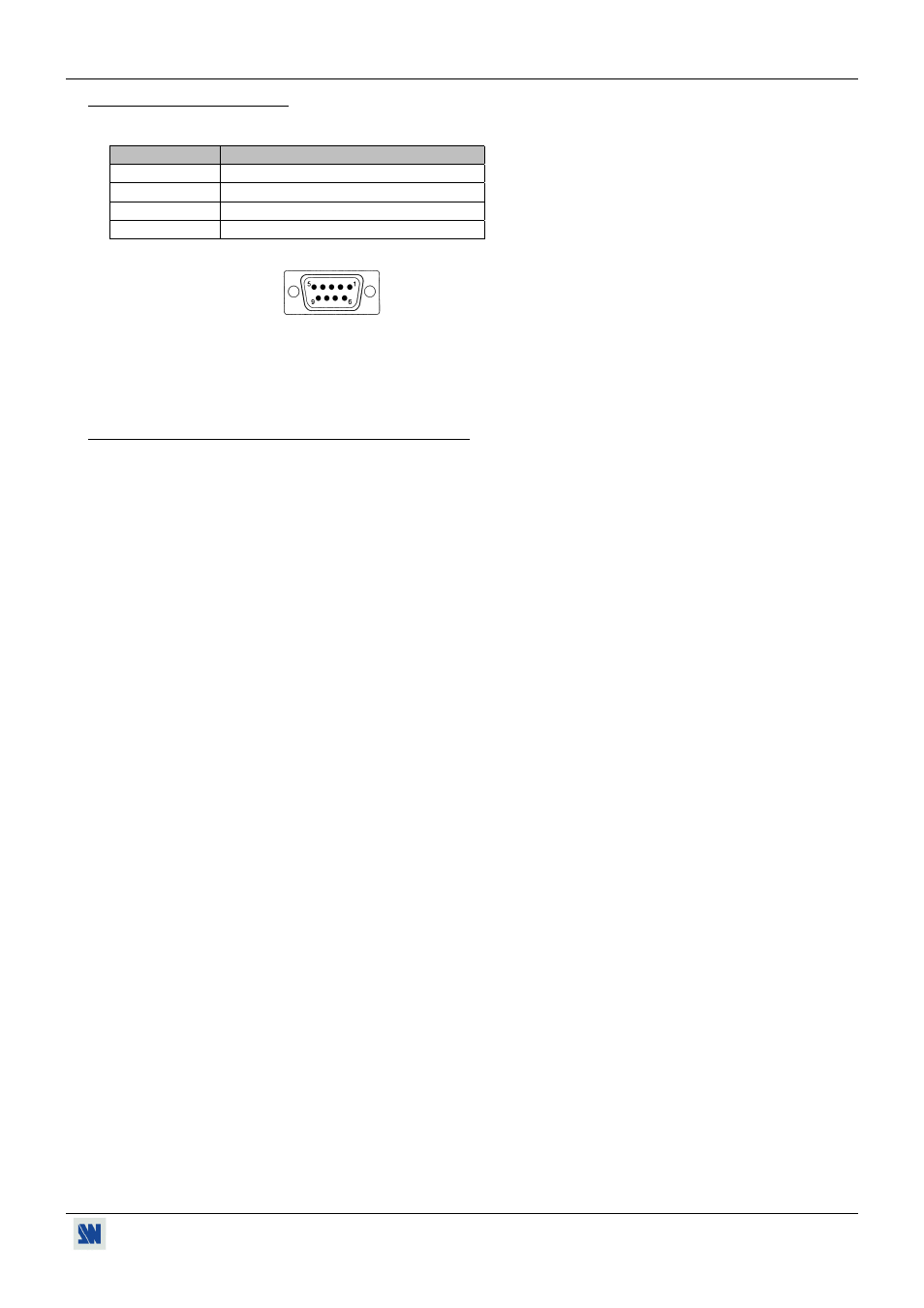

• PIN-OUT:
PIN # FONCTIONS
2 TRANSMISSION DE DONNÉES (Tx)
3 RECEPTION DE DONNÉES (Rx)
5 MASSE (Gnd)
8 +12Vdc (alimentation du RK251)
DB 9 femelle
(Face arrière du SMART FADE ™ )
• SPEED TRANSMISSION: 9600 Bauds, 8 bits de données, 1 bit stop, pas de bit de parité, pas de contrôle de flux.
9-2. "SMART FADE ™ REMOTE CONTROL" SOFTWARE
Votre SMART FADE ™ est livré avec un logiciel de contrôle "SMART FADE ™ REMOTE CONTROL" compatible avec
WINDOWS 95/98/2000 (3.5" disk). Ce logiciel vous permet par de simple click de souris de régler les paramètres (format
de sortie, réglages d'image, etc...) de votre SMART FADE
™ .
• SOFTWARE INSTALLATION:
c Allumez votre ordinateur et attendez que WINDOWS démarre complètement.
d Insérer la disquette 3,5" dans le lecteur de disquette de votre ordinateur.
e Dans le menu Démarrer de WINDOWS, cliquez sur Exécuter.
f Sélectionnez le lecteur de disquette et cliquez sur setup.exe. (ex: A:\setup.exe si la disquette est dans le lecteur
A).
g Suivez les instructions d'installation. WINDOWS va créer un fichier: C:\Programfiles\ANALOGWAY\ SMART
FADE remote control.
• DÉMARRAGE:
c Raccordez le câble RS-232 entre l'unité de contrôle et le SMART FADE ™ comme indiqué dans la section 9-1.
d Mettez ensuite tous les appareils sous tension.
e Cliquez sur le fichier SMF251 dans le menu Démarrer-programmes-ANALOGWAY-SMART FADE pour
démarrer le logiciel.
f Cliquez dans le menu Control et sélectionnez le port série (Serial port).
Le SMART FADE ™ est maintenant contrôlable par l'ordinateur.
