4-6. SORTIE "DISPLAY OUTPUT"
Le SMART FADE ™ est équipé d’une sortie sur 5 connecteurs BNC. Si votre afficheur est uniquement équipé d’un

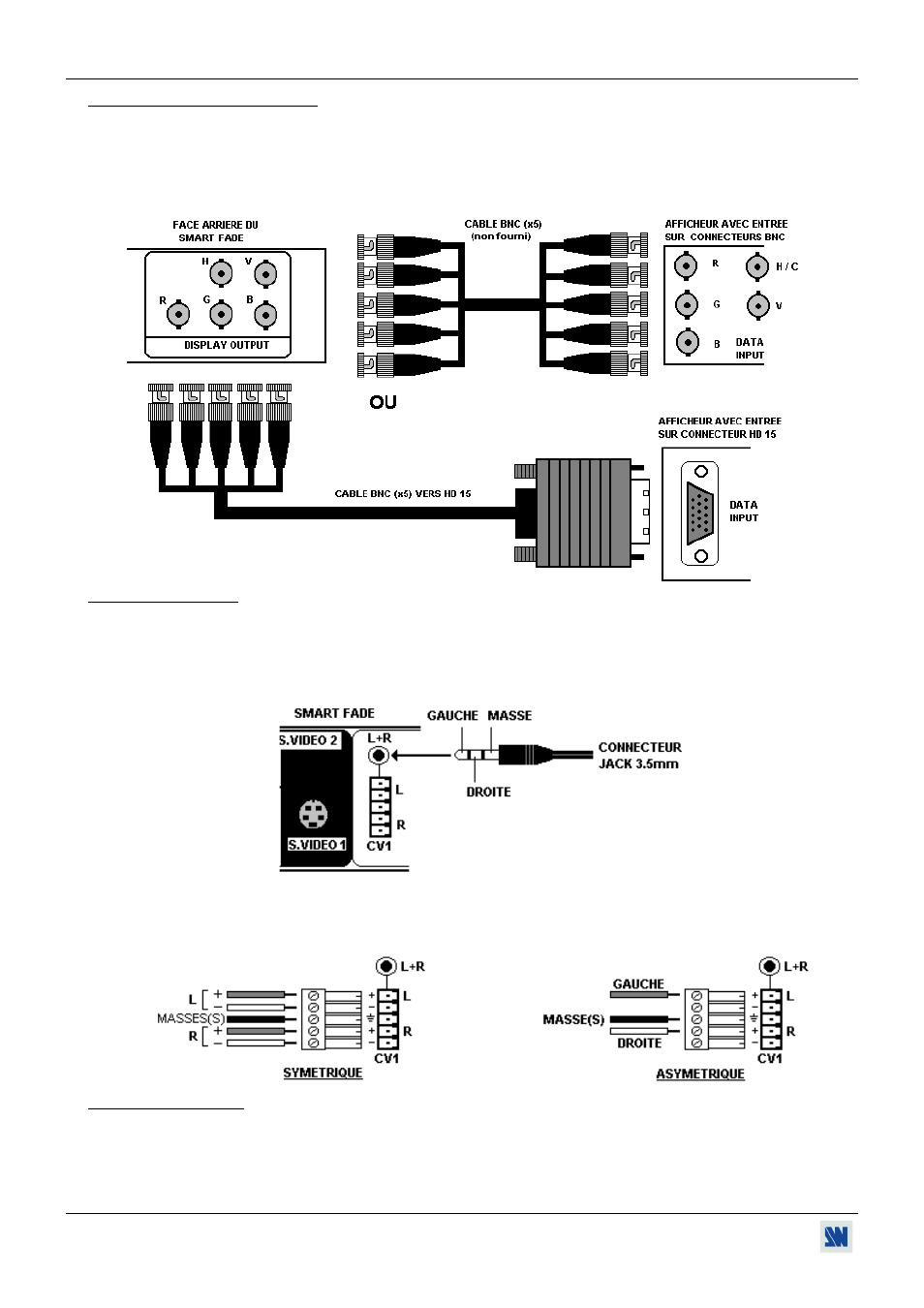

connecteur HD15, utiliser le câble BNC (x5) vers HD15 fourni (Voir schéma ci dessous).
Le SMART FADE
™ peut fournir en sortie un signal RGBHV (Synchro H & V séparées) ou RGB.S (Synchro Composite).
Si votre afficheur accepte uniquement les Synchro Composite, raccordez le câble C.SYNC. à la BNC H du SMART
FADE™ et sélectionnez COMP (Synchro Composite) dans le menu 2-1 de l’écran LCD.
4-7. ENTRÉES AUDIO
Chaque entrée audio est équipée d'un connecteur JACK 3,5 mm et/ou un connecteur MCO 5 points.
• Connecteur jack 3.5 mm
Les entrées COMPUTER 1, COMPUTER 2, C.VIDEO 1 et S.VIDEO 1 sont équipées de ce connecteur audio. Ce
connecteur permet de raccorder uniquement les sources audio asymétrique. Raccordez vos sources audio comme
indiqué ci-dessous:
• Connecteur MCO 5-points femelle
Les entrées C.VIDEO 1, C.VIDEO 2, S.VIDEO 1, S.VIDEO 2, et RGB/YUV sont équipées de ce connecteur. Ce
connecteur permet de connecter des entrées audio symétriques ou asymétriques. Raccordez vos sources audio comme
indiqué ci-dessous:
4-8. AUDIO OUTPUTS
La sortie audio est équipée de 2 connecteurs RCA et d'un connecteur MCO 5 points femelle. Les connecteurs RCA
permettent de raccorder un système audio stéréo asymétrique et le connecteur MCO permet de raccorder un système audio
stéréo symétrique ou asymétrique.
