Chapitre 3 : DESCRIPTION TECHNIQUE (suite) GRAPHIC SWITCHER II™
PAGE 48

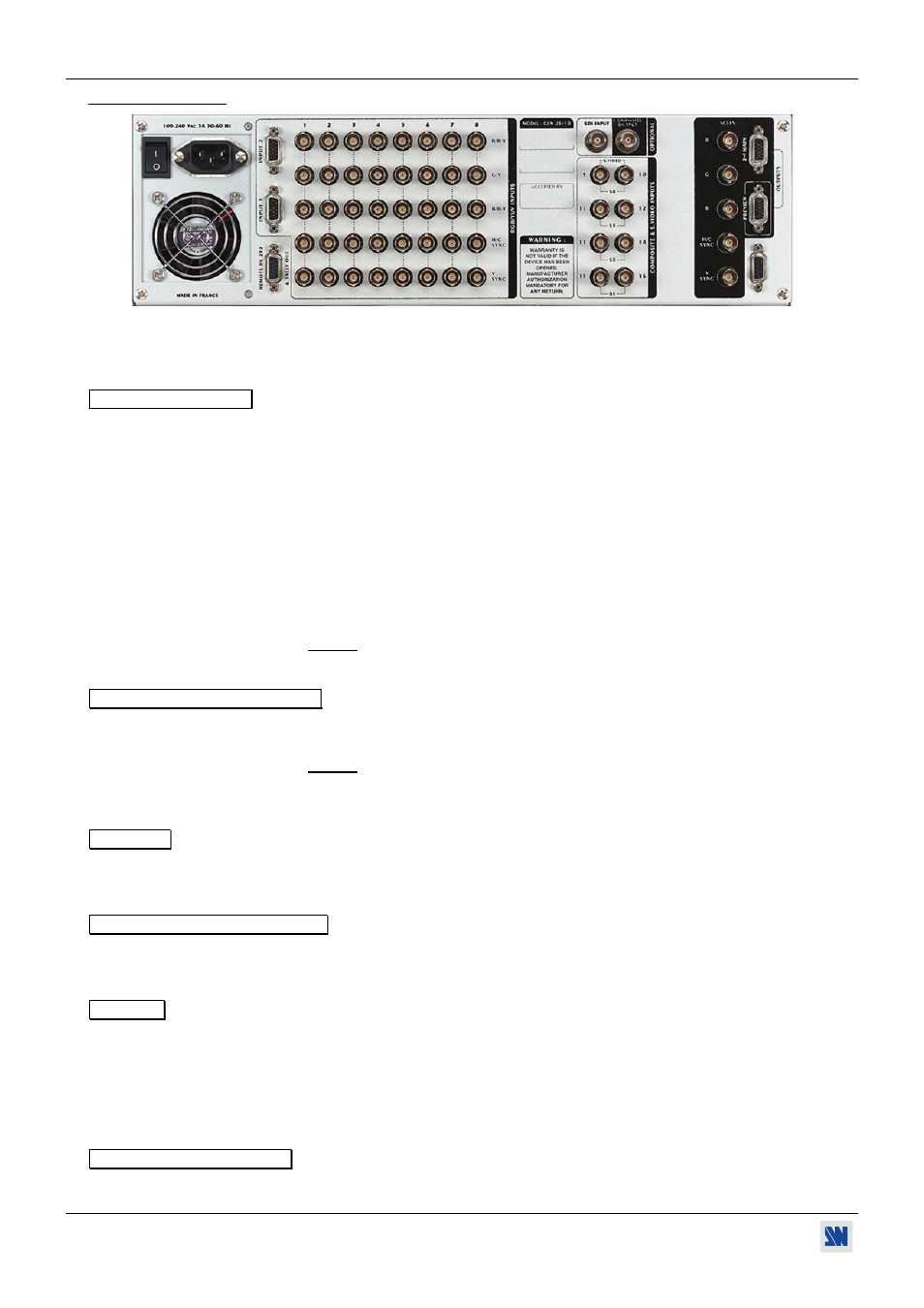

3-2. FACE ARRIÈRE
ENTRÉE SECTEUR:
Connecteur d'entrée standard CEI (100-240 VAC, 50-60Hz automatique).
O / I :
Interrupteur d'alimentation générale ( O = OFF, I = ON).
ENTREES RGB / YUV
1 à 8 :
8 entrées RGB/YUV sur 3, 4 ou 5 connecteurs BNC. Les entrées RGB/YUV peuvent
accepter à la fois les sources INFORMATIQUE (signaux RGBHV, RGBS, et RGsB
(SOG)), les sources standard TV/VIDEO (signaux YUV, RGBS (TTL), RGsB (SOG),
et RGBS (analog)) et les sources HDTV (720p & 1080i avec synchro 2-niveaux).
• RGB HV (Synchro. H & V séparées) : sur 5 connecteurs BNC.
• RGB S (Synchro Composite.) : sur 4 connecteurs BNC (R, G, B, C SYNC).
• RGsB (SOG) : sur 3 connecteurs BNC (R, G, B).
• YUV (COMPONENT) : sur 3 connecteurs BNC (R-Y, Y, B-Y).
• 720p & 1080i avec synchro 2-niveaux : sur 5 connecteurs BNC (RGBHV).
INPUT 2 :
Deuxième connecteur (HD 15 F) de l'entrée RGB/YUV n° 2.
INPUT 3 :
Deuxième connecteur (HD 15 F) de l'entrée RGB/YUV n° 3.
NOTE: Pour les entrées n°2 et n°3 : ne jamais raccorder simultanément des sources sur
les connecteurs HD15 et BNC.
REMOTE RS-232 & TALLY OUT
RS-232 :
Interface au standard RS-232 (connecteur DB9 F) pour appareil de contrôle.
TALLY OUT :
4 sorties tally sur connecteur DB9 F.
NOTE: Ce connecteur est aussi utilisé pour effectuer les mises à jour du GRAPHIC
SWITCHER II
™
(voir Chapitre 8 : MISE A JOUR DU GRAPHIC
OPTIONAL
SDI INPUT :
Entrée SDI sur connecteur BNC (EN OPTION).
COMPOSITE OUTPUT :
Sortie vidéo composite sur connecteur BNC (EN OPTION).
COMPOSITE & S.VIDEO INPUTS
9 à 16 :
8 entrées vidéo composite sur connecteurs BNC.
S1 à S4 :
4 entrées S.VIDEO (Y/C) sur 2 connecteurs BNC.
OUTPUTS
MAIN :
Sortie MAIN pour raccordement de l'afficheur principal (vidéo projecteur, écran
PLASMA, moniteur data...) sur 3, 4 ou 5 connecteurs BNC.
2
nd
MAIN :
Sortie MAIN supplémentaire sur connecteur HD15 F.
PREVIEW :
Sortie PREVIEW pour raccordement du moniteur de prévisualisation sur 3, 4 ou 5
connecteurs BNC.
OPTIONAL VIDEO OUTPUT Sortie vidéo (YUV ou S.VIDEO) sur connecteur DB9 F (EN OPTION).
