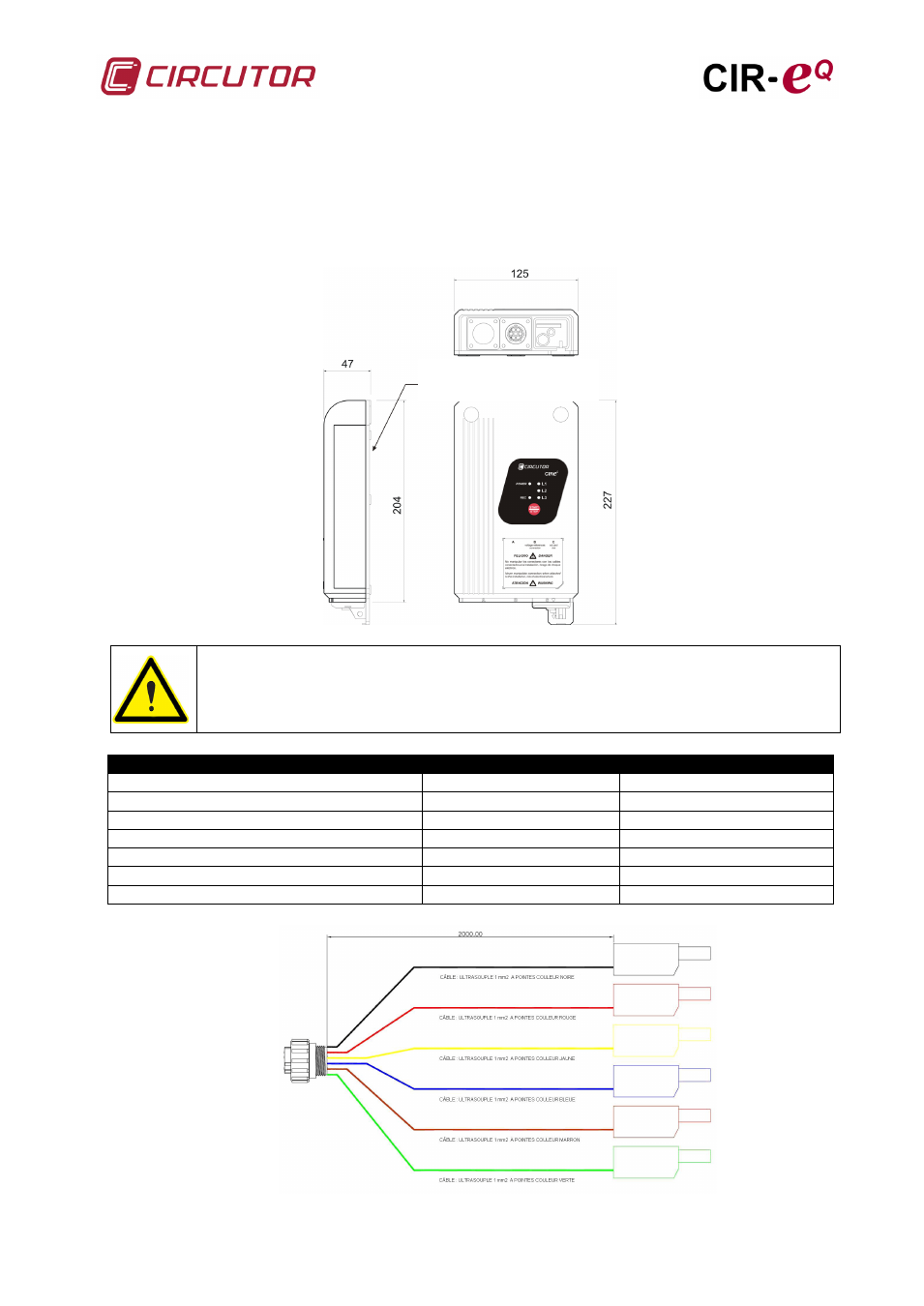

Manuel d’instructions CIR-eQ 9 de 36
4.2 CARACTÉRISTIQUES MÉCANIQUES.
L’analyseur CIR-eQ a été conçu spécialement pour permettre son installation dans des
lieux à l’espace réduit. En particulier, des boîtes à double isolement, dans lesquelles sont
installés les compteurs de facturation de type monophasé ou triphasé.
Les dimensions extérieures en millimètres, sont :
Les couleurs de tension des phases peuvent changer en fonction de la
combinaison de couleurs sélectionnée dans le code de l’équipement. Le
tableau suivant montre les références à chaque phase des différentes
couleurs.
PHASE EUROPÉEN RYBLB
Phase de référence Couleur du câble Couleur du câble
(L 1) PHASE 1 NOIR ROUGE
(L 2) PHASE 2 ROUGE JAUNE
(L 3) PHASE 3 JAUNE BLEU
(N) NEUTRE BLEU NOIR
Alimentation auxiliaire MARRON MARRON
Alimentation auxiliaire VERT VERT
AIMANT DE FIXATION
MAGNET PIN
