Manuel d’instructions CIR-eQ

19 de 36

Ne pas manipuler le connecteur aérien

lorsqu’il y aura des tensions connectées.

Les diagrammes de connectique montrent les options de connectique que l’équipement

permet.

Les couleurs de tension des phases peuvent changer en fonction de la

combinaison de couleurs sélectionnée dans le code de l’équipement. Le tableau

suivant montre les références à chaque phase des différentes couleurs.

PHASE

EUROPÉEN

RYBLB

Phase de référence

Couleur du câble

Couleur du câble

(L 1) PHASE 1

NOIR

ROUGE

(L 2) PHASE 2

ROUGE

JAUNE

(L 3) PHASE 3

JAUNE

BLEU

(N) NEUTRE

BLEU

NOIR

Alimentation auxiliaire

MARRON

MARRON

Alimentation auxiliaire

VERT

VERT

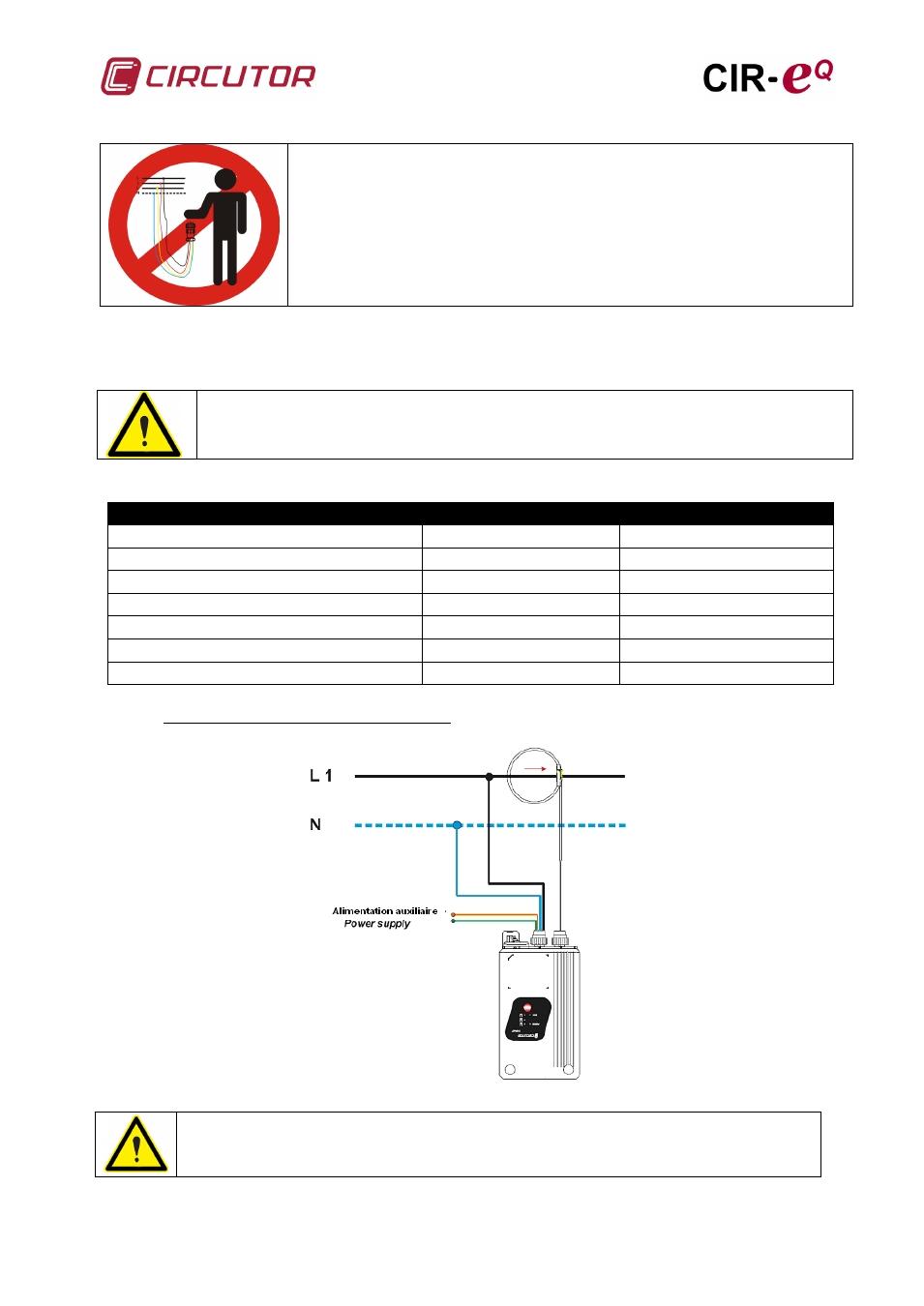

6.3.1.1 Schéma de connexion monophasé

NOTE: Lors d’une connexion dans un système monophasé, il est

indispensable que la phase connectée à l’installation soit la L1

conjointement à la référence de neutre.
