16 de 36 Manuel d’instructions CIR-eQ
pour que l’équipement enregistre la fin de l’événement. La marge de ce champ est de
0 à 5%.
Hystérésis coupure: L’hystérésis est une valeur introduite en %. C’est la valeur en % que
doit récupérer la tension après une coupure (dans la marge de tension définie comme
creux) pour que l’équipement enregistre la fin de l’événement. La marge de ce champ
est de 0 à 5%. Une fois terminée la configuration du CIR-eQ, appuyer sur « Générer ».
* voir chapitre 7. Événements de qualité à mode d’exemple.
En sélectionnant « Générer », le logiciel crée automatiquement le fichier xxxxxxxx.xst
dans le répertoire racine de la carte SD (sauvegardé dans le répertoire par défaut).

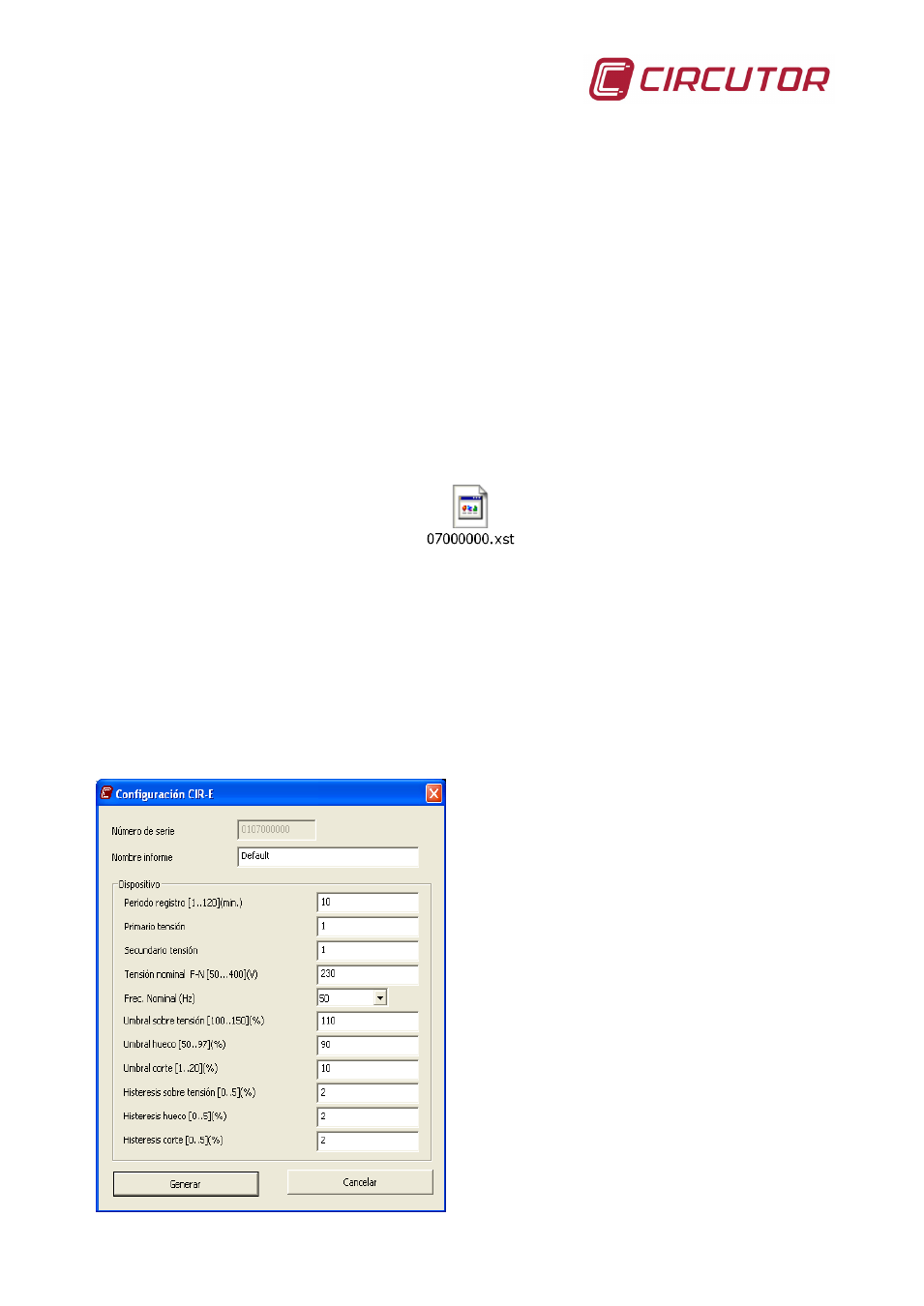

Comme montré sur la figure suivante, le nom du fichier correspond au numéro de série
introduit à travers le menu de configuration, incluant la configuration de l’équipement et les
caractéristiques de l’installation. L’équipement prendra cette configuration depuis la carte
de mémoire SD, en commençant l’enregistrement des données.
Dans le cas où l’utilisateur ne génèrerait pas un fichier de configuration, ne le
sauvegarderait pas dans le répertoire racine de la carte de mémoire ou, pour toute autre
raison, l’analyseur CIR-eQ ne le trouverait pas à l’emplacement requis de la carte de
mémoire, avant de commencer l’enregistrement des paramètres, il chargera
automatiquement un fichier de configuration qui a des paramètres définis par défaut.
Le fichier par défaut que charge l’analyseur s’appelle « Default » et il a les
caractéristiques qui sont montrées sur la figure suivante.
Numéro de série: Le numéro de série du
fichier de configuration est celui du dispositif.
Nom du rapport: Le nom du rapport est
« Default ».
Période d’enregistrement : Fixée à une valeur
de 10 minutes
Primaire de tension : La valeur de primaire du
transformateur est 1 (mesure directe)
Secondaire de tension: La valeur de
secondaire du transformateur est 1 (mesure
directe).
Tension nominale (f-n): La tension nominale
standard est de 230 Vc.a.
Fréq. Nominale: La fréquence standard est de
50 Hz.
Seuil surtension: La valeur définie dans ce
champ est de 110%
Seuil creux: La valeur définie dans ce champ
est de 90%
