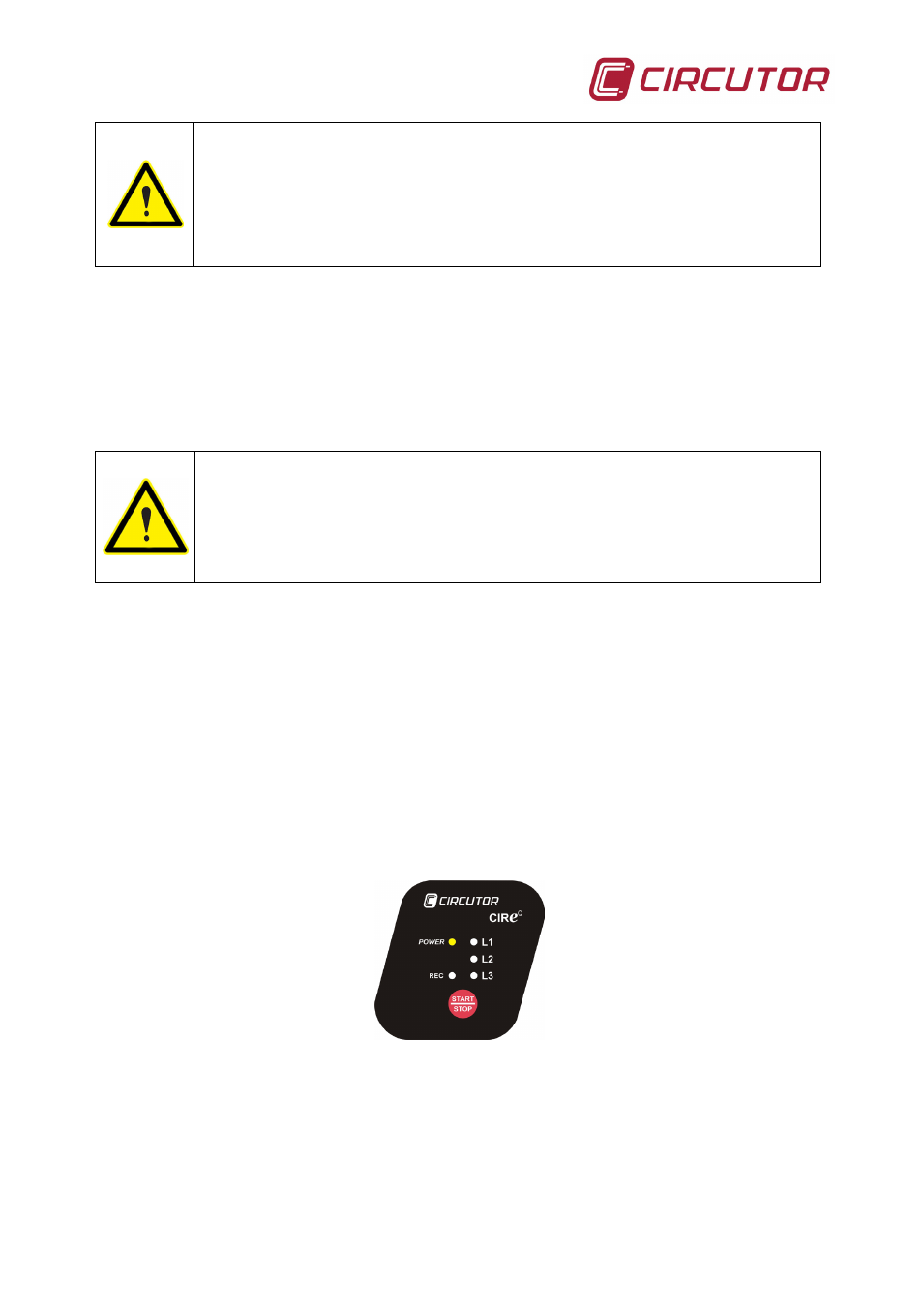

18 de 36 Manuel d’instructions CIR-eQ
L’équipement ne reconnaît que les cartes au format FAT 16. Si l’utilisateur
utilise une carte de mémoire SD avec un format FAT 32, l’équipement ne
pourra pas y écrire et montrera l’erreur d’écriture correspondante moyennant
le clignotement du DEL REC.
Il est recommandé de ne pas utiliser des cartes sur lesquelles vous aurez
une information que vous souhaitez conserver. Réaliser fréquemment des
copies de sécurité de l’information stockée.
6.3 SEQUENCE DE DEMARRAGE
L’analyseur ne dispose pas d’écran où l’utilisateur peut voir les paramètres qu’il est en train de
mesurer et pouvoir vérifier ainsi si les connexions réalisées sont correctes. Pour cette raison, il
est recommandé de suivre la procédure indiquée sur le tableau d’avertissement suivant. Le
fait de suivre ces directrices recommandées, permettra à l’utilisateur d’interpréter
correctement les messages indiqués par l’analyseur lorsqu’il détecte une anomalie.
Il est recommandé de suivre la procédure d’installation suivante.
1. Insérer SD.
2. Insérer le connecteur B de références de tension.
3. Alimenter l’analyseur.
4. Connecter et vérifier la séquence de phases en tension.
5. Commencer l’enregistrement.
Après avoir inséré la carte de mémoire SD dans la rainure de l’analyseur, il faut procéder à
son raccordement pour commencer le mesurage et l’enregistrement des paramètres
électriques de l’installation. Le processus de connexion est expliqué en détail aux points
suivants.
6.3.1 ALIMENTER ET RACCORDER L’ÉQUIPEMENT
Avant d’alimenter l’équipement, il faut insérer le connecteur “B” qui correspond aux références
de tension du CIR-eQ. L’analyseur est alimenté au moyen de câbles d’alimentation auxiliaire
de couleur marron et verte. En l’alimentant, l’équipement réalise la séquence de démarrage
qui est indiquée par l’allumage séquentiel des diodes DEL L1, L2, L3 et REC.
Une fois la séquence de démarrage réalisée, l’équipement indique qu’il est alimenté par la
diode POWER.
Une fois que l’équipement est alimenté, l’utilisateur doit procéder à connecter les tensions des
phases. Si l’utilisateur a besoin d’alimenter l’analyseur de la propre mesure, il est possible de
connecter les tensions de référence préalablement à l’alimentation de ce dernier. pour
alimenter et connecter correctement l’analyseur, il faut respecter la séquence des phases
comme l'indique le tableau.
