Manuel d’instructions CIR-eQ 21 de 36
6.3.2.1
La cause qui provoque que l’analyseur indique une mauvaise connectique sur certaines
de ses phases est une erreur dans la séquence des phases R-S-T. L’équipement indique
l’erreur par un clignotement des diodes L1, L2 ou L3.
Indication de mauvaises connexions

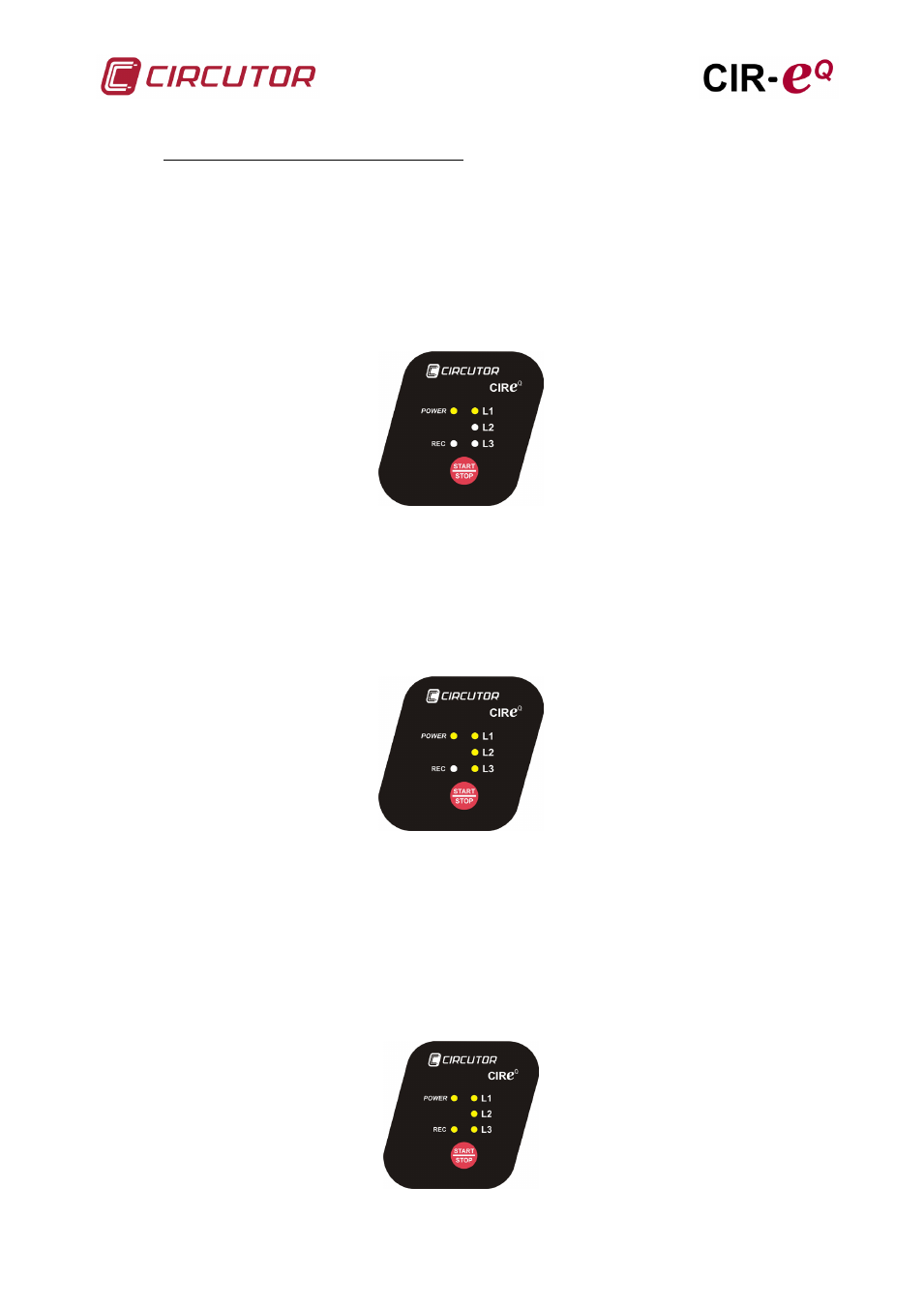

La figure montre un exemple de la façon dont le CIR-eQ indique une mauvaise
connectique des tensions dans les phases L2 et L3. La procédure à suivre dans le cas où
l’équipement indiquerait une erreur dans la connectique des tensions, doit être d’échanger
les tensions, en principe, L2 et L3.
Avant de commencer l’enregistrement des paramètres, toutes les diodes DEL de
l’équipement correspondant aux phases qui ont été connectées, doivent être allumées.
Aucune diode ne doit clignoter. De cette façon, l’équipement indique qu’il est alimenté et
que toutes les tensions connectées mesurent correctement. La figure montre comment
devraient être les diodes de l’équipement dans le cas où il aurait été connecté dans un
système triphasé avant de commencer l’enregistrement des paramètres.
6.4 BOUTON START/STOP
Une fois les étapes précédentes réalisées et après s’être assuré de la connexion correcte
de l’équipement, il faut appuyer sur le bouton rouge START/STOP durant 2 secondes,
pour démarrer l’enregistrement des paramètres électriques de l’installation. En appuyant
sur START/STOP, la diode DEL du REC s’allume, indiquant de cette façon que
l’enregistrement des paramètres électriques a commencé, comme le montre la figure.
