7 ÉVÉNEMENTS DE QUALITÉ

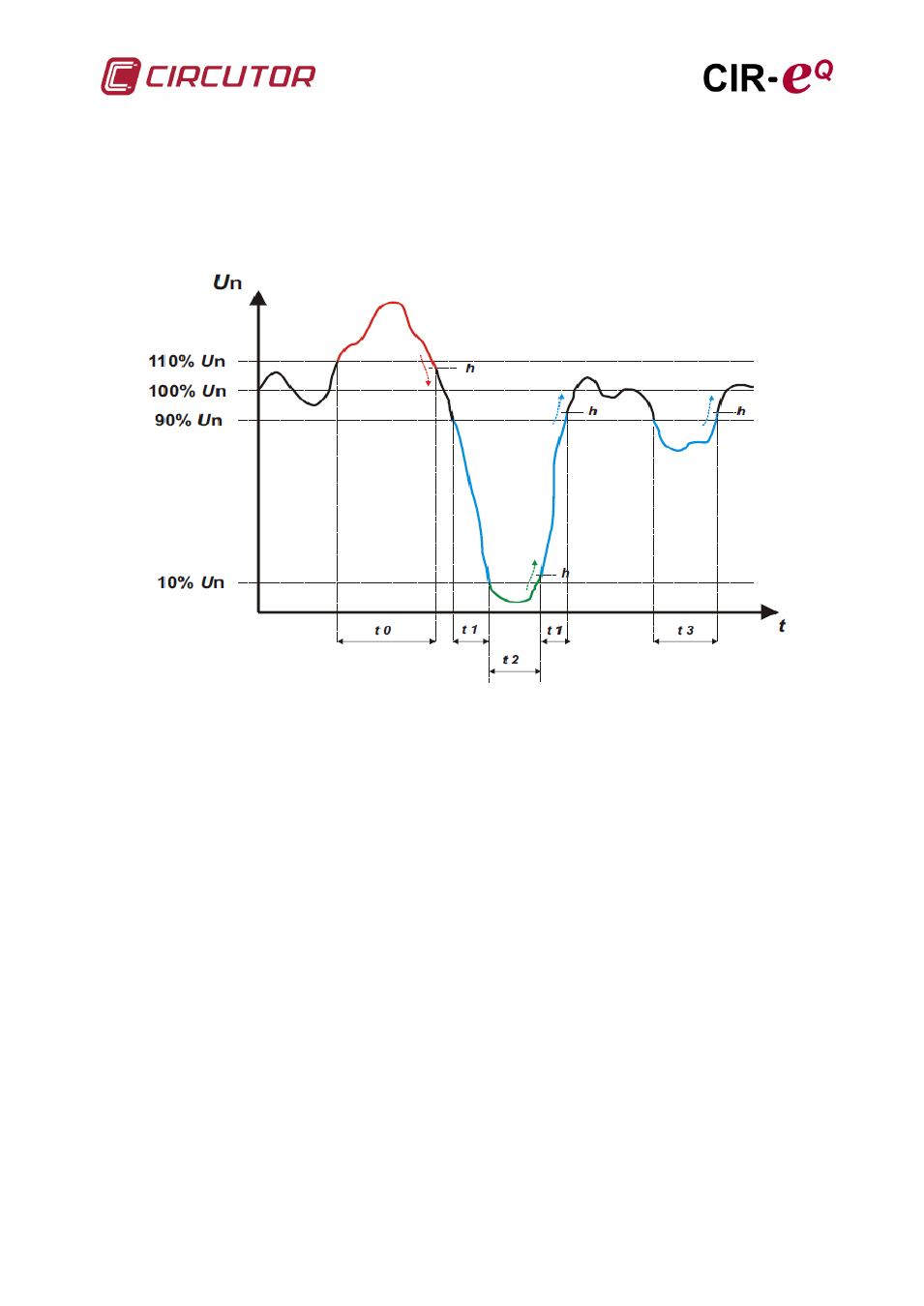

À titre d’exemple, nous montrons un graphique de la possible évolution d’un signal de
tension sur lequel sont observés les trois types d’événement qui sont enregistrés avec
CIR-eQ.
Le graphique montre un événement de qualité de surtension coté dans l’intervalle de
temps t0. La durée de l’événement de surtension est égale au temps où le signal se trouve
au-dessus de la valeur configurée pour détecter des surtensions (égal à 110 % de Vnom)
plus le temps que met le signal à descendre de la valeur d’hystérésis (Sur V Hys)
programmé normalement à 2%.
D’autres événements visibles sur le graphique sont cotés en t1 et t3. Ces événements
correspondent à des creux. Le creux général est configuré à 90% de Vnom et il est
enregistré ainsi jusqu’à descendre au-dessous de 10% (dans ce cas, une coupure est
enregistrée, représentée sur le graphique dans l’intervalle t2 ou elle se récupère à
nouveau au-dessus du pourcentage de 90% configuré, plus 2% d’hystérésis (Creux Hys).
Les événements de qualité enregistrés par le CIR-eQ doivent avoir une durée minimum de
10ms. Si l’événement no dure pas ce temps minimum, il n’est pas enregistré comme tel,
bien qu’il affecte en revanche la valeur moyenne calculée de cette période.
