15.5 Passage de mesure à vide 9 pôles (option)
Le passage de mesure permet d’établir des connexions
électriques pour des tensions inférieures ou égales à 42 V ou
des capteurs entre l’intérieur et l’extérieur. Une fiche à 9 pôles
pour l’extérieur est incluse.

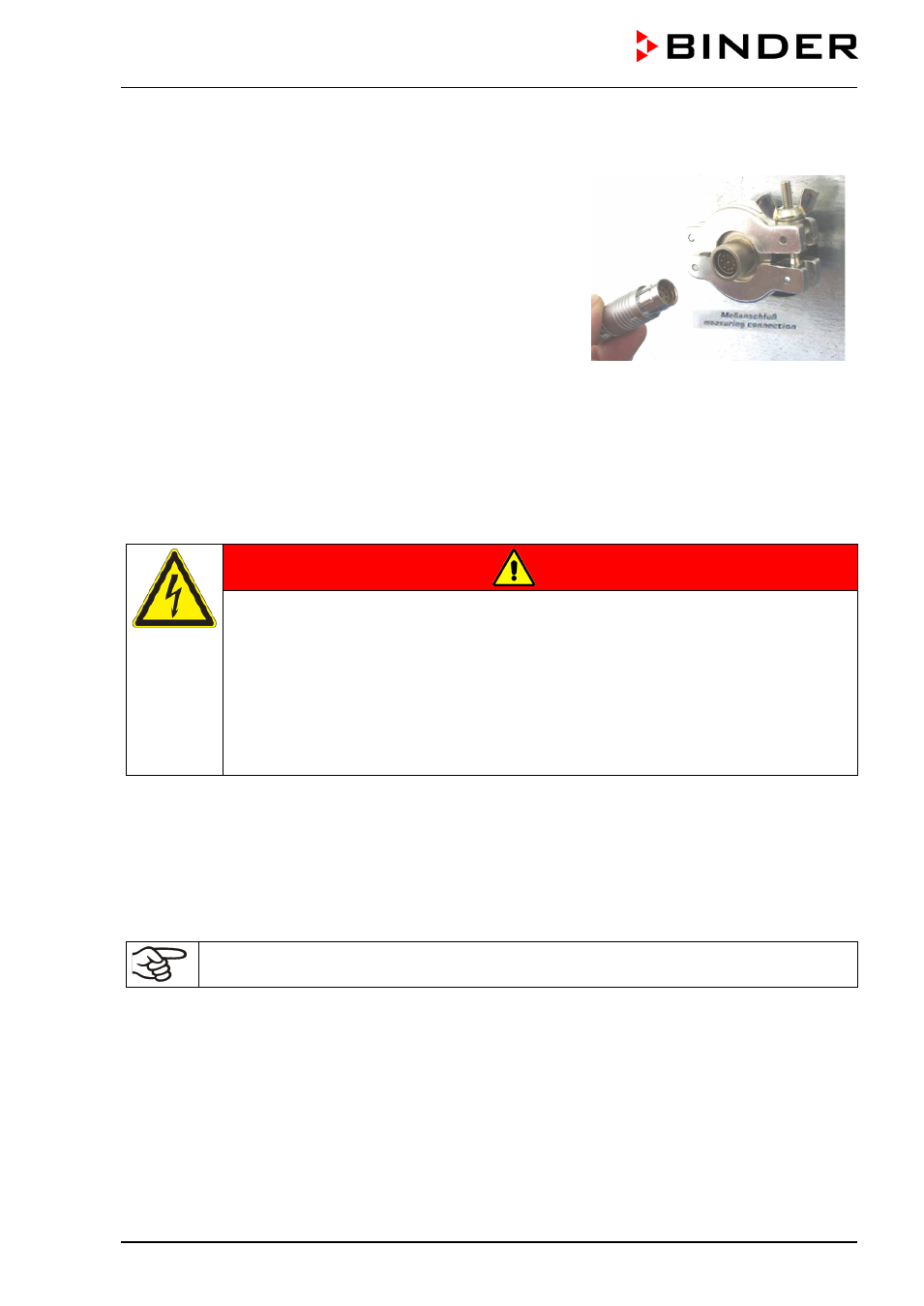

Figure 28: Connexion de mesure (15) avec passage de mesure
et la fiche fournie
Connexions au passage de mesure
•
Au côté intérieur du passage de mesure vous pouvez braser jusqu’à 9 câbles. Il faut isoler les
connexions à l’intérieur entre-elles et par rapport à la terre. Utilisez de la soudure 300 °C.
• Les 9 contacts sont conduits vers l’extérieur par le passage de mesure. Vous pouvez y connecter
l’appareil qui a été connecté à la fiche délivrée.
Capacité de charge maximale des contacts de commutation: 42 V AC/DC - 2A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 42 V AC/DC, 2 ampères.
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
 Isolez les connexions à l’intérieur entre-elles et par rapport à la terre. Utilisez de la
soudure 300 °C.
15.6 Logiciel de communication APT-COM™ 3 DataControlSystem (option)
L’appareil standard est équipé d’une interface série RS 422 (9) à laquelle vous pouvez brancher le logiciel
de communication APT-COM™ 3 DataControlSystem de BINDER. Les valeurs actuelles de température
sont émises dans des intervalles réglables. Le régulateur se fait programmer graphiquement par
l’ordinateur. Le système APT-COM™ permet de brancher jusqu’à 30 appareils. Pour d’autres
informations, veuillez vous référer au mode d’emploi du logiciel de communication APT-COM™ 3.
Assurez que le mode d’interface est correctement réglé à « Modbus » au niveau d’utilisateur
(chap. 10).
Occupation des pins de l’interface RS 422 (9): Pin 2: RxD (+)
Pin 3: TxD (+)
Pin 4: RxD (-)
Pin 5: TxD (-)
Pin 7: Terre
