15.2 Module de vide (sans pompe) (option)
Le montage de l'étuve de séchage à vide sur le module de vide ainsi que la disposition du
conduit d'aspiration vers le module de vide sont décrits dans le manuel de montage N° de
référence 7001-0137, accompagnant le module de vide
(13)
Connexion à une source à vide
La connexion d'aspiration (13) (petite bride DN 16) en haut et à
l’arrière de l'appareil se fera à une pompe à vide ou à une
installation domestique à vide au moyen d'un tube flexible ou
d'une tuyauterie rigide.
Si vous utilisez un tube flexible, nous vous conseillons d'utiliser
les kits de connexion pour VP4 ou VP5 de BINDER (chap. 15.1).
Le module est équipé, sur la partie arrière, d'un passage pour
tubes approprié.

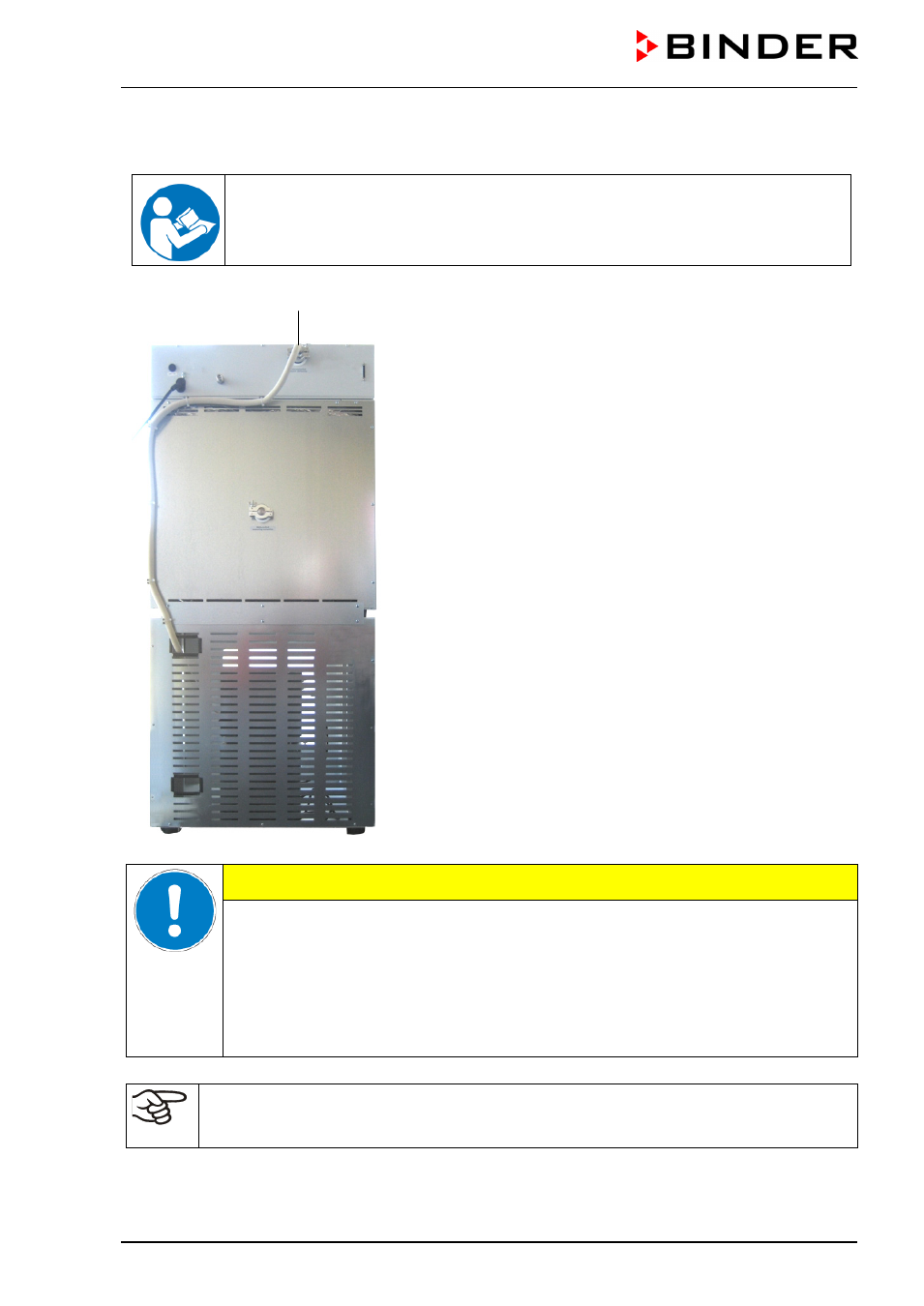

Figure 19: VDL 53 avec l’option « Module de vide », monté, et le
tube flexible monté
PRECAUTION
Risque de défauts techniques en cas de sous-pression extrême.
Danger d’implosion.
Endommagement de l’étuve de séchage à vide.
∅
NE PAS descendre au-dessous du vide final admis de 10
–2
mbar.
Installez une pompe selon le vide final admis, ou limitez le vide final par un contrôleur
de vide.
Evitez l’accumulation de solvants dans le module à vide qui ainsi devienne un local exposé aux
explosions (zone 0 ou 1 ou 2), car l’étuve de séchage à vide située au-dessus du module n’est
pas construite de façon protégée contre les explosions en ce qui concerne ses alentours.
