VDL (E2.1) 04/2014 page 56/107

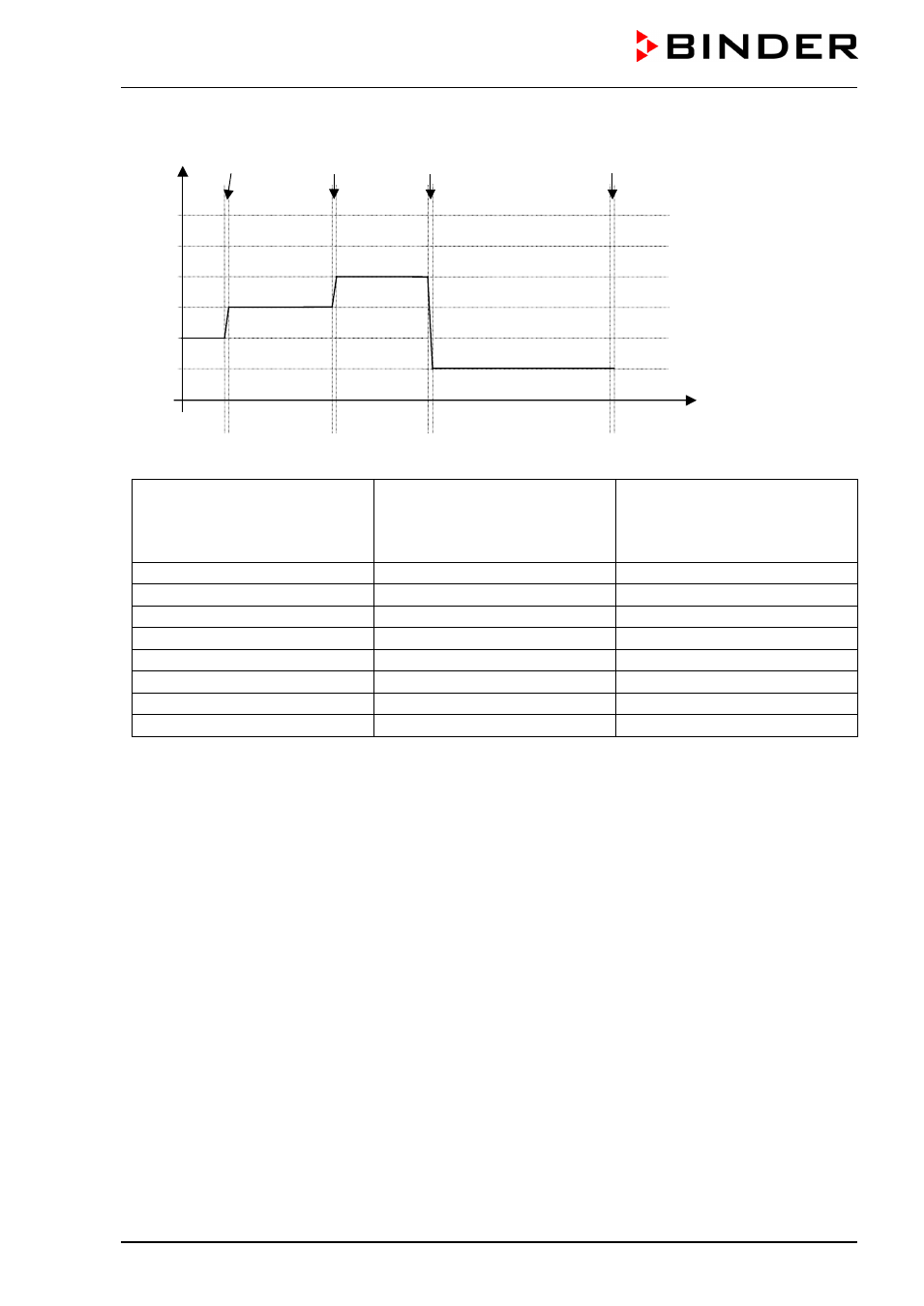

Entrée d’un programme en tant que saut de valeur de consigne (exemple) :
W/°C
t/min.
S01 S02 S03 S04 S05 S06 S07 S08
0
20
40
60
80
100
30 120 180 380
Tableau correspondant à l’exemple de programme (lors du réglage défaut « rampe »):
Section
SEC
Valeur de consigne de
température
[ °C]
TEMP
Durée de section
[hh.mm]
TIME
S01 40 00:30
S02 40 00:01
S03 60 01:30
S04 60 00:01
S05 80 01:00
S06 80 00:01
S07 20 03:20
S08 20 00:01
Les données d’un tel tableau peuvent maintenant être entrées au régulateur de programmes RD3 (chap.
8.2)
Le point final du cycle désiré doit être programmé en joignant un segment supplémentaire (dans nos
exemples, la section S05 en cas de rampe de valeur de consigne, S08 en cas de saut de valeur de
consigne) avec un temps de segment d’une minute au minimum. Sinon, le programme va couper un
segment de temps trop tôt parce que la ligne du programme n’est pas complète.
