La température de l’échantillon apparaît à l'affichage 2 du régulateur RD3.
Affichage 1 p.ex. 24.6 C (valeur actuelle de la température)
Affichage 2 24.4 15:41 (température de l’échantillon actuelle en °C, l’heure actuelle)

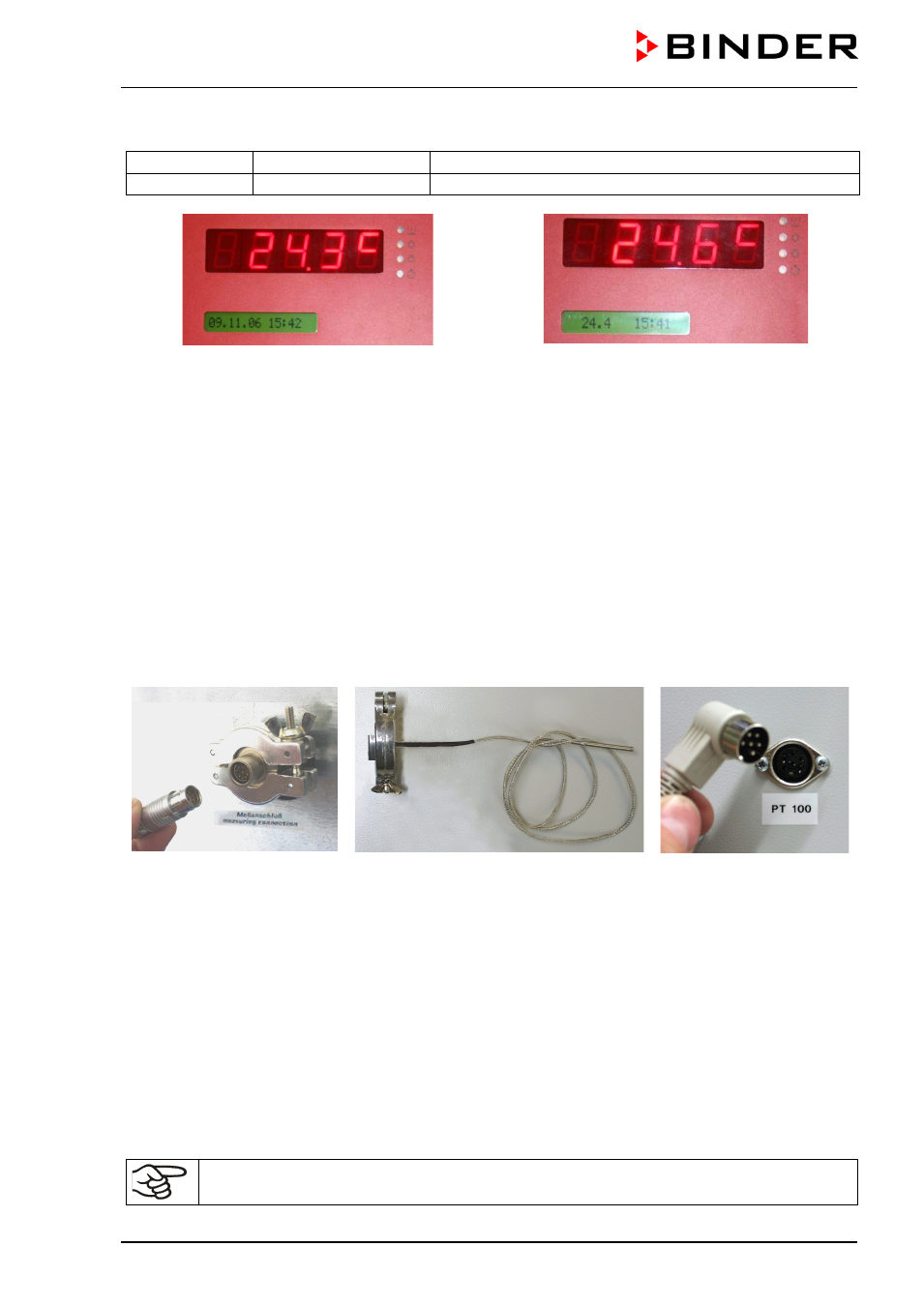

Figure 23:
Affichage standard sans l’option affichage
de la température de l’échantillon
Figure 24:
Affichage avec l’option affichage
de la température de l’échantillon
Les valeurs de mesure de la température de l’échantillon sont transmises avec les valeurs du régulateur
de température à l’interface de communication RS 422 comme deuxième canal de mesure et peuvent
être documentées par le logiciel de communication APT-COM™ DataControlSystem (option, chap. 15.6)
développée par BINDER.
Structure et connexion du système de mesure de la température de l’échantillon:
•
Insérez le capteur de température Pt 100 de derrière dans la chambre intérieure par la connexion de
mesure (15).
• Les trois contacts du Pt 100 sont conduits à l’extérieur par un passage de câble de mesure. De là,
établissez une connexion à la prise DIN (14) en haut à l'arrière de l'appareil. La connexion est
marquée « Pt100 ». Par raisons de protection contre les explosions, la connexion électrique à la
chambre interne est conduite par une barrière triple de sécurité avec une tension à l'état passant de
1,6 Volt max. envers la terre.
Figure 25: Figure 26: Figure 27:
Connexion de mesure (15)
avec passage de mesure
Prise pour câble de
connexion à la prise indiquée
DIN « Pt 100 »
Port de courant de mesure avec l’anneau
de centrage universel et l’anneau de
serrage DN 16, avec sonde flexible de
température Pt 100
Connexion du capteur Pt
100 (14) au dos de
l'appareil
Données techniques du capteur Pt100:
•
Technique à trois fils
• Classe B (EN 60751)
• Plage de températures jusqu’à 300 °C
• Tube d’usure 45 mm de longueur en acier inox, matériau N o Nr. 1.4501
Si vous chargez pleinement l’étuve, des divergences par rapport aux temps d’échauffements
indiqués sont possibles.
