Requisitos de gas y conexiones es-mx
53
¡ Se debe instalar una llave de cierre manual del gas en
la parte externa del aparato en un lugar accesible
desde la parte frontal con el fin de cerrar el paso del
gas. La línea de suministro no debe interferir con la
parte trasera de la unidad.
¡ El instalador debe informar al propietario de la
ubicación de la válvula de cierre de gas. Asegurarse de
que todos los usuarios sepan dónde y cómo cerrar el
suministro de gas del aparato.
7.1 Instalación a gran altitud
¡ Este aparato se ha probado para que funcione a una
altitud de hasta 3078 m (10 100 pies) sobre el nivel del
mar.
¡ Se requiere un kit para gran altitud si se va a usar gas
natural por encima de 1646 m (5400 pies) de altura
sobre el nivel del mar, y si se va a usar gas propano
(LP) por encima de 3048 m (10 000 pies) de altura
sobre el nivel del mar.
¡ Si se desea, para altitudes superiores a 610 m (2000
pies) sobre el nivel del mar, se pueden hacer ajustes a
los quemadores de la placa con un kit de ajuste. Si el
rendimiento de la llama es satisfactorio, no será
necesario realizar ningún ajuste.
¡ Consultar la información de Servicio de atención al
cliente acerca del servicio, piezas y accesorios.
→ "Servicio de atención al cliente", Página 59
7.2 Requisitos de gas
Requisitos de gas natural:
¡ Conexión de entrada: NPT interna de ½" (tubo flexible
con diámetro mín. de ¾")
¡ Presión de suministro: 7" mín. y 14" máx. (17.4 a
34.9 mbar) de columna de agua
¡ Presión del colector: 5" de columna de agua
(12.5 mbar)
Requisitos de gas propano:
¡ Conexión de entrada: NPT interna de ½" (tubo flexible
con diámetro mín. de ¾")
¡ Presión de suministro: 11" mín. y 14" máx. (27.4 mbar a
34.9 mbar) de columna de agua
¡ Presión del colector: 10" de columna de agua
(24.9 mbar)
7.3 Conectar el suministro de gas
1.
Asegurarse que el suministro de gas esté cerrado
mediante la llave de cierre manual antes de conectar el
aparato.
2.
Usar un conducto flexible de ¾" (19 mm) para
establecer una conexión entre el suministro de gas y la
entrada de gas del aparato. La conexión de la línea de
suministro de gas se encuentra en la parte inferior
derecha. La conexión de entrada de gas del aparato es
de ½" (12.7 mm) NPT.
‒
Tomar precauciones para evitar engarzar el conducto
de ¾" (19 mm) al hacer dobleces. La longitud
sugerida del conducto flexible es de 1219 mm (48");
sin embargo, consultar los códigos locales para
conocer los requisitos de su área antes de la
instalación.

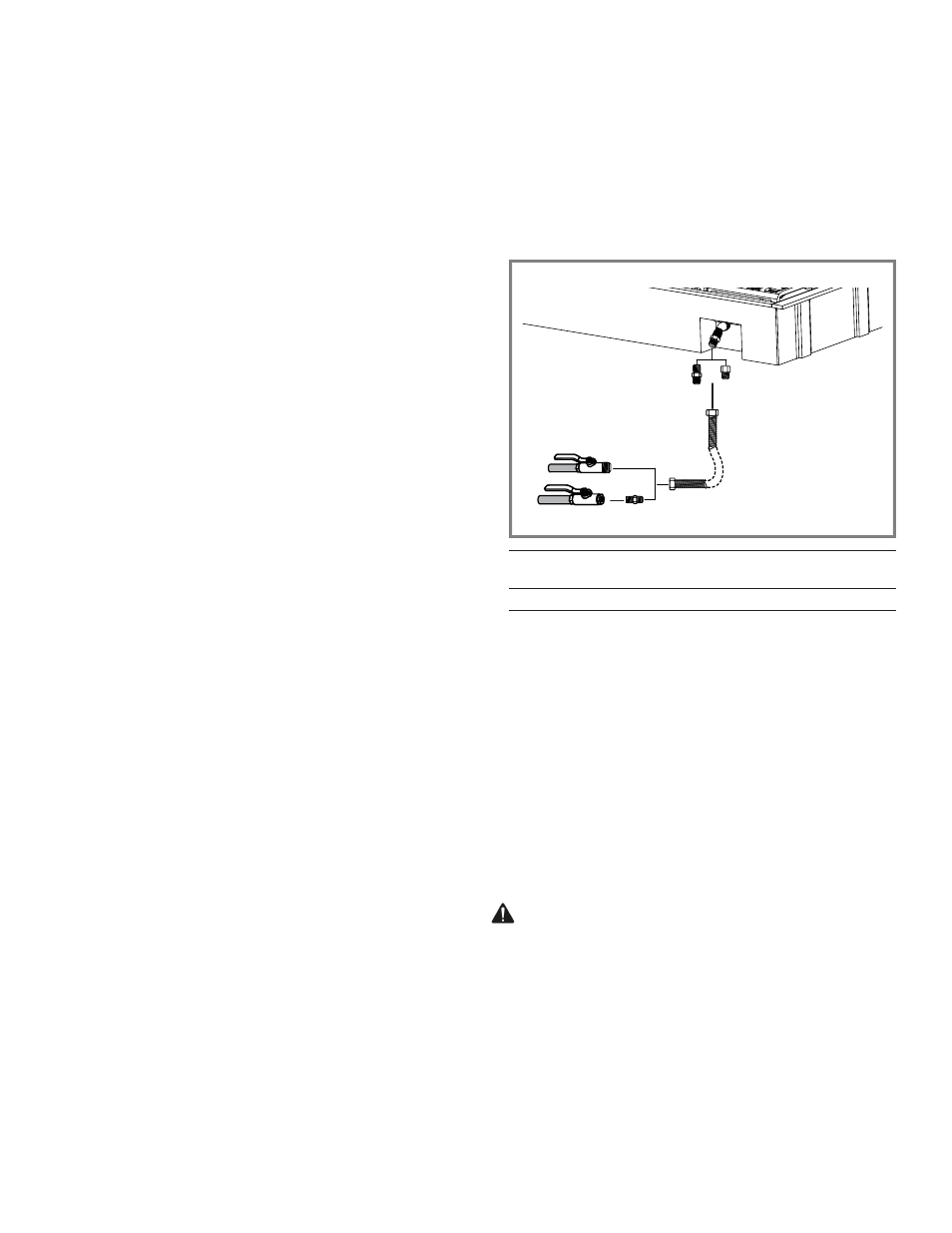

{ A
B
A Roscas externas de ¾" (19 mm)
Roscas internas de ½" (12.7 mm)
B Conducto flexible de ¾" (19 mm)
3.
Usar compuesto para sellar tuberías o cinta Teflon® en
las roscas de las tuberías. NO aplicar compuesto
sellador o cinta a los accesorios abocinados. Tener
cuidado de no aplicar una presión excesiva al apretar
los accesorios.
4.
Las pruebas de fugas deben realizarse de acuerdo con
las instrucciones descritas a continuación:
‒
Encender el gas y comprobar que no haya fugas en
las conexiones de los tubos de suministro mediante
una solución de jabón y agua.
‒
Las burbujas indican la presencia de una fuga de
gas. Reparar todas las fugas inmediatamente.
Comprobar si hay fugas en el conducto de gas
El instalador debe realizar una prueba de fugas de forma
de acuerdo con las instrucciones descritas a continuación.
ADVERTENCIA
NO utilizar ningún tipo de llama para detectar las fugas de
gas.
1.
Abrir el gas.
2. Aplicar un fluido de detección de fugas en todas las
juntas y acoplamientos en el suministro de gas entre la
llave de cierre y el aparato. Comprobar también los
acoplamientos y las juntas de gas del aparato si existe
la posibilidad de que las conexiones se hayan visto
alteradas durante la instalación.
a Si aparecen burbujas en los acoplamientos y
conexiones, hay una fuga.
3.
Si se detecta una fuga, cerrar la llave de cierre del
suministro de gas y apretar las conexiones.
