Recorte de la encimera es-mx
51
Placa de cocción de 30" Placa de cocción de 36" Placa de cocción de 48"
H Soporte de esquina 2 × 4 Soporte de esquina 2 × 4 Soporte de esquina 2 × 4

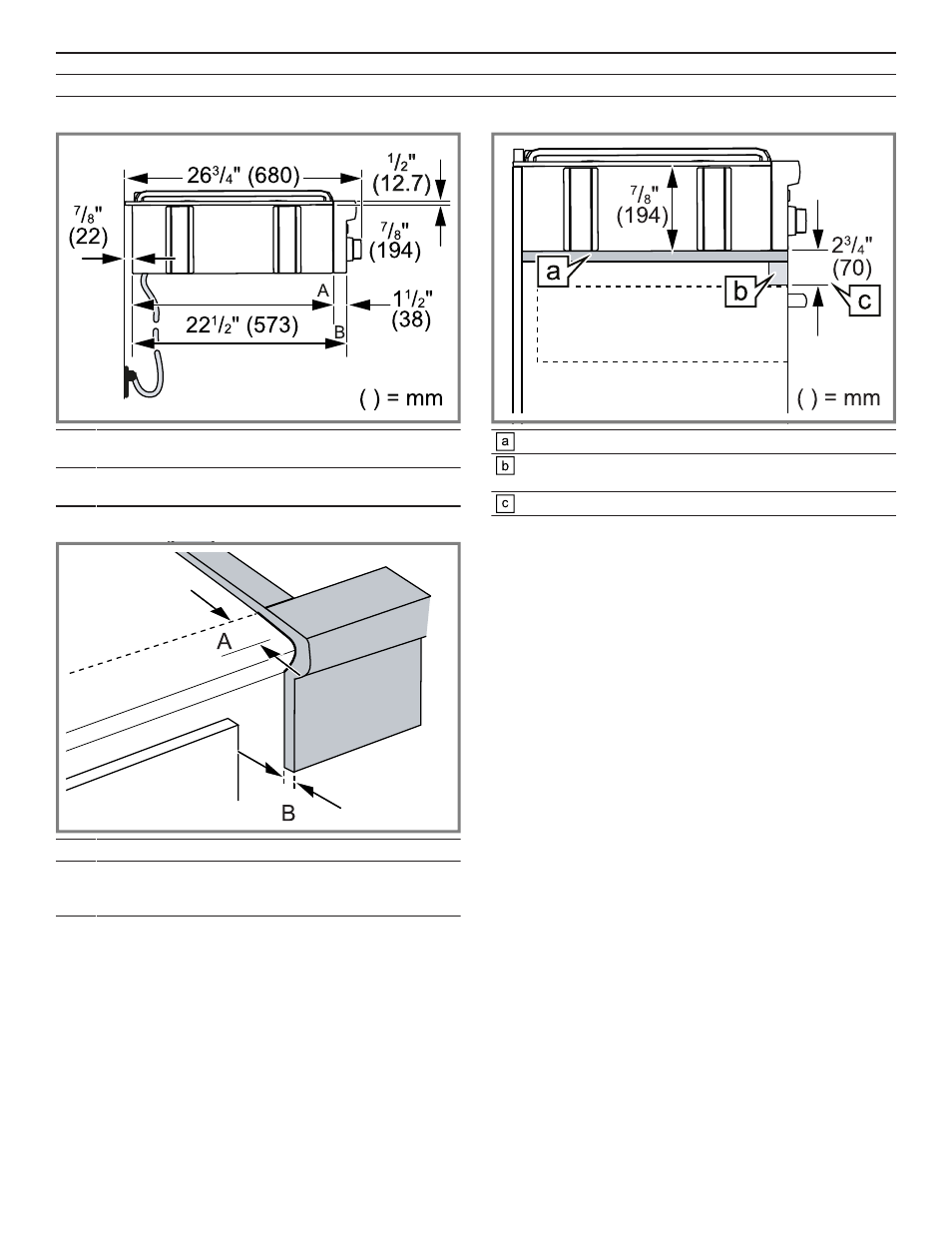

Vista lateral de la placa de cocción
A Frente del mueble para montaje con panel de
control que sobresale.
B Frente del mueble para montaje con panel de
control enrasado.
Sobresale de la parte frontal del mueble
A Profundidad de la ranura: 18 mm (¹¹⁄₁₆")
B El frente sobresale 20 mm (¹³⁄₁₆") hacia fuera, como
se muestra para la base estándar de 24" de
profundidad.
Montaje sobre cajón calientaplatos Thermador
Soporte de contrachapado
Instalar un soporte de madera adicional a lo largo
del borde frontal del recorte.
Distancia mínima entre recortes
